Designtipp für die CNC-Bearbeitung: Inneneckenradien optimieren

Einführung

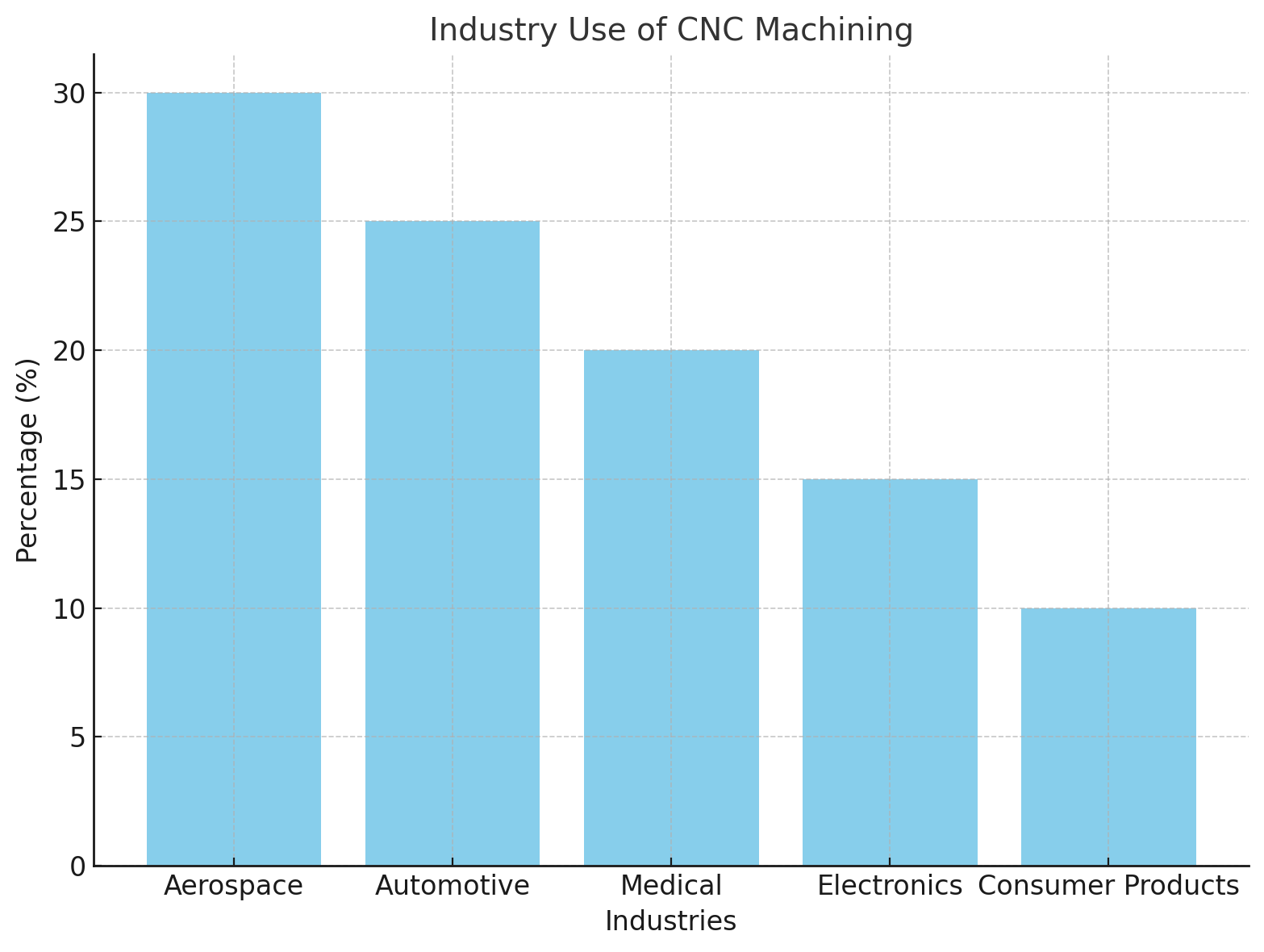

Die CNC-Bearbeitung hat die moderne Fertigung verändert und ermöglicht eine präzise, ​​qualitativ hochwertige Produktion in verschiedenen Branchen. Die Konstruktion von Teilen für die CNC-Bearbeitung erfordert jedoch sorgfältige Überlegungen. Einer der wichtigsten Aspekte ist die Optimierung der Inneneckenradien.

In diesem Artikel untersuchen wir, warum Inneneckenradien bei der CNC-Bearbeitung wichtig sind und wie ihre Optimierung die Teilequalität verbessern, Kosten senken und die Bearbeitbarkeit verbessern kann. Sie erhalten wertvolle Tipps, um Ihre Designs effizienter zu gestalten.

Warum Inneneckenradien bei der CNC-Bearbeitung wichtig sind

Werkzeuggeometrie und Schnittbeschränkungen

Die Geometrie von CNC-Schneidwerkzeugen spielt eine entscheidende Rolle bei der Bestimmung der bei der Bearbeitung erreichbaren Inneneckenradien. CNC-Werkzeuge sind typischerweise zylindrisch, was bedeutet, dass beim Schneiden einer Innenecke der resultierende Radius durch den Radius des Werkzeugs selbst bestimmt wird. Dies schränkt die Schärfe einer Innenecke ein, da ein Werkzeug nicht perfekt in eine 90-Grad-Ecke passen kann, ohne einen Radius zu hinterlassen. Je kleiner der Werkzeugdurchmesser, desto kleiner ist der erreichbare Radius, allerdings erhöht sich dadurch auch das Risiko von Werkzeugeingriff, Rattern und verminderter Oberflächenqualität.

Daher ist es bei der Konstruktion für die CNC-Bearbeitung wichtig, die Werkzeugbeschränkungen zu verstehen. Je größer die Eckenradien in Ihrem Design sind, desto leichter kann das Werkzeug glatte Schnittpfade beibehalten, was zu besseren Oberflächengüten und geringerem Verschleiß des Werkzeugs führt.

Bearbeitungsherausforderungen mit scharfen Innenecken

Scharfe Innenecken stellen bei der CNC-Bearbeitung eine große Herausforderung dar. Bei diesen scharfen Winkeln muss das Werkzeug hart anhalten und schwenken, was die Vibrationen erhöht und Rattermarken auf der Oberfläche verursacht. Dies führt nicht nur zu einer schlechten Oberflächengüte, sondern erhöht auch die Bearbeitungszeit und den Werkzeugverschleiß. Wenn beispielsweise die Eckenradien zu eng sind, muss das Schneidwerkzeug stärker arbeiten, um in das Material einzugreifen, was zu einer höheren Belastung sowohl des Werkzeugs als auch des Werkstücks führen kann.

Daher ist die Vermeidung oder Optimierung scharfer Innenecken von entscheidender Bedeutung, um die bestmögliche Oberflächengüte zu erzielen, die Bearbeitungszeit zu verkürzen und die Lebensdauer der Schneidwerkzeuge zu verlängern. Für hochwertige Teile sollten Konstrukteure einen leichten Radius an den Innenecken statt scharfer 90-Grad-Winkel in Betracht ziehen.

Best Practices zur Optimierung interner Eckenradien

Auswahl des rechten Eckenradius

Bei der Konstruktion eines Teils für die CNC-Bearbeitung hat die Wahl der Eckenradien direkten Einfluss auf den Bearbeitungsprozess. Es wird empfohlen, einen Eckenradius zu wählen, der mindestens ein Drittel der Hohlraumtiefe oder mehr beträgt. Dadurch wird sichergestellt, dass das Werkzeug einem glatteren, kreisförmigeren Schnittpfad folgen kann, wodurch Vibrationen minimiert und die Oberflächenqualität verbessert werden. Größere Eckenradien reduzieren zudem die Schnittkräfte, was nicht nur die Oberfläche verbessert, sondern auch den Bearbeitungsprozess beschleunigt.

Je größer der Radius, desto schneller kann die Maschine arbeiten, da das Werkzeug nicht so viel Material aufnehmen muss. Dies wiederum führt zu reduzierten Bearbeitungszeiten und -kosten, was es zu einem entscheidenden Faktor für eine kostengünstige Produktion macht.

T-Bone- und Dogbone-Filets als Alternativen

Bei einigen Konstruktionen sind scharfe Ecken für die Funktionalität der Teile erforderlich. Die Verwendung herkömmlicher scharfer Ecken bei der CNC-Bearbeitung kann jedoch eine Herausforderung und kostspielig sein. Ein alternativer Ansatz ist die Verwendung von T-Bone- oder Dogbone-Filets, die praktische Lösungen zur Eckenoptimierung darstellen. Diese Ausrundungen verlängern die Ecke in eine bzw. zwei Richtungen und bieten so Platz für Werkzeuge, während das Teil dennoch seine Passform und Funktion beibehält.

T-Bone-Filetstücke werden oft verwendet, wenn zwei Teile an einer Ecke zusammenpassen müssen und ein kleiner Radius erforderlich ist, um eine ordnungsgemäße Montage zu gewährleisten. In ähnlicher Weise erzeugen Dogbone-Verrundungen eine abgerundetere Ecke, die einen besseren Freiraum bietet und die Bearbeitungszeit verkürzt, da sich die Werkzeuge frei bewegen können. Diese Verrundungen können strategisch in Bereichen platziert werden, in denen normalerweise scharfe Ecken erforderlich wären, wodurch die Bearbeitungseffizienz verbessert wird, ohne die Teileintegrität zu beeinträchtigen.

Werkzeugauswahl zur Eckenradienoptimierung

Um optimale Ergebnisse zu erzielen, ist die Wahl des richtigen Werkzeugs für die Bearbeitung von Innenecken von entscheidender Bedeutung. Für größere Radien werden größere Schneidwerkzeuge bevorzugt, da sie Material schneller und mit weniger Eingriff entfernen können, was die Bearbeitungszeit verkürzt. Andererseits werden für enge Radien kleinere Werkzeuge verwendet, die jedoch zu höherem Werkzeugverschleiß und längeren Bearbeitungszeiten führen können.

Durch die Abstimmung der Werkzeuggröße auf den gewünschten Eckenradius können Sie den Bearbeitungsprozess sowohl hinsichtlich der Geschwindigkeit als auch der Oberflächenqualität optimieren. Darüber hinaus kann die Auswahl von Standardwerkzeuggrößen zur Kostensenkung beitragen, da bei Spezialwerkzeugen möglicherweise höhere Produktions- und Werkzeugverschleißkosten anfallen.

Materialüberlegungen und ihre Auswirkungen auf Eckradien

Herausforderungen bei der Materialauswahl und der Bearbeitung

Die Materialwahl spielt eine wesentliche Rolle bei der Machbarkeit und den Kosten der Bearbeitung von Inneneckradien. Weichere Materialien wie Aluminium lassen sich leichter bearbeiten und ermöglichen größere Eckenradien bei minimalem Werkzeugverschleiß. Andererseits sind härtere Materialien wie Edelstahl oder Titan schwieriger zu bearbeiten und erfordern möglicherweise kleinere Werkzeuge oder speziellere Techniken, um die gewünschten Radien zu erzielen.

Designer sollten auch die Festigkeit des Materials und seine Fähigkeit, den Bearbeitungskräften standzuhalten, berücksichtigen. Hochfeste Materialien können beispielsweise größere Eckenradien erfordern, um den Werkzeugeingriff zu minimieren und das Risiko eines Werkzeugbruchs zu verringern. Die thermischen Eigenschaften des Materials können sich auch auf die Bearbeitungsgeschwindigkeit auswirken, da Materialien, die übermäßige Hitze erzeugen, möglicherweise langsamere Bearbeitungsgeschwindigkeiten erfordern, um Werkzeugschäden zu vermeiden.

Spezielle Techniken für komplexe Eckradien

Verwendung der Funkenerosion (EDM)

Bei komplexen Geometrien oder extrem engen Eckenradien ist die elektrische Entladungsbearbeitung (EDM) eine sinnvolle Alternative zum herkömmlichen CNC-Schneiden. Beim Erodieren werden elektrische Entladungen eingesetzt, um Material zu erodieren, was präzise Schnitte in harten Materialien ermöglicht. Diese Technik eignet sich besonders für die Bearbeitung scharfer Innenecken, die mit herkömmlichen Werkzeugen nur schwer zu erreichen sind.

Sowohl Drahterodieren als auch Senkerodieren werden üblicherweise für die Bearbeitung von Innenecken verwendet. Beim Drahterodieren wird ein dünner Draht zum Durchschneiden des Materials verwendet, während beim Senkerodieren eine Elektrode zum Erodieren des Materials verwendet wird. Beide Methoden sind äußerst effektiv zum Erstellen scharfer Ecken und feiner Details, gehen jedoch mit einem Kompromiss hinsichtlich Geschwindigkeit und Kosten einher.

Kostenüberlegungen: Wie die Optimierung interner Eckenradien die Kosten senkt

Minimierung des Werkzeugverschleißes und der Bearbeitungszeit

Einer der größten Vorteile der Optimierung von Inneneckenradien ist die Reduzierung des Werkzeugverschleißes und der Bearbeitungszeit. Durch die Verwendung größerer Radien greift das Schneidwerkzeug weniger Material an, was zu geringerem Verschleiß und einer längeren Werkzeuglebensdauer führt. Darüber hinaus ermöglichen größere Radien der CNC-Maschine, mit höheren Geschwindigkeiten zu arbeiten, was die Bearbeitungszeit und die Gesamtproduktionskosten reduziert.

Beispiele aus der Praxis zeigen, dass die Optimierung der Inneneckenradien die Bearbeitungszeit um bis zu 30 % reduzieren kann, insbesondere bei Verwendung größerer Werkzeuge und Minimierung des Werkzeugeingriffs. Dadurch werden nicht nur die Arbeitskosten gesenkt, sondern auch der Durchsatz verbessert, sodass Hersteller Teile effizienter produzieren können.

Abschluss

Die Optimierung der Inneneckenradien ist entscheidend für die Verbesserung der CNC-Bearbeitungseffizienz und der Teilequalität. Durch das Verständnis der Werkzeugbeschränkungen, die Auswahl des richtigen Radius und die Berücksichtigung der Material- und Werkzeugauswahl können Konstrukteure die Bearbeitungszeit und -kosten reduzieren. Dieser Ansatz ist besonders bei komplexen Geometrien und engen Toleranzen von Vorteil. Ingenieure und Hersteller können durch die Anwendung dieser Designtipps die Produktion rationalisieren und bessere Ergebnisse erzielen. Unternehmen wie Onustec sind auf die Optimierung von CNC-Konstruktionen spezialisiert, um die Effizienz zu steigern und die Produktionskosten zu senken.

FAQ

F: Warum ist die Optimierung der Inneneckenradien bei der CNC-Bearbeitung wichtig?

A: Die Optimierung der Inneneckenradien trägt dazu bei, die Bearbeitungszeit zu verkürzen, die Oberflächengüte zu verbessern und den Werkzeugverschleiß zu verringern, wodurch die Gesamteffizienz und Kosteneffizienz der CNC-Bearbeitung verbessert wird.

F: Wie wirkt sich die Werkzeuggeometrie auf Inneneckenradien bei der CNC-Bearbeitung aus?

A: CNC-Bearbeitungswerkzeuge sind zylindrisch, was bedeutet, dass sie keine scharfen Innenecken erzeugen können. Der Werkzeugradius hat direkten Einfluss auf den erreichbaren Inneneckenradius und damit auf die Teilequalität.

F: Was ist die beste Vorgehensweise für die Auswahl von Eckenradien bei der CNC-Bearbeitung?

A: Die Wahl größerer Eckenradien verbessert die Oberflächengüte und verkürzt die Bearbeitungszeit, da größere Werkzeuge schneller und mit weniger Belastung laufen können, was die Effizienz der CNC-Bearbeitung optimiert.

F: Wie helfen T-Bone- und Dogbone-Filets bei CNC-Konstruktionen?

A: T-Bone- und Dogbone-Verrundungen werden verwendet, um die Teilepassung und die Bearbeitungseffizienz zu verbessern, indem sie Freiraum für Werkzeuge schaffen und einen reibungslosen Betrieb gewährleisten, wenn scharfe Ecken erforderlich sind.

F: Wie wirken sich Materialien auf Eckenradien bei der CNC-Bearbeitung aus?

A: Unterschiedliche Materialien wie Metalle und Kunststoffe wirken sich auf die einfache Bearbeitung von Ecken aus. Weichere Materialien lassen sich leichter bearbeiten, während härtere Materialien möglicherweise spezielle Werkzeuge oder Techniken erfordern.
