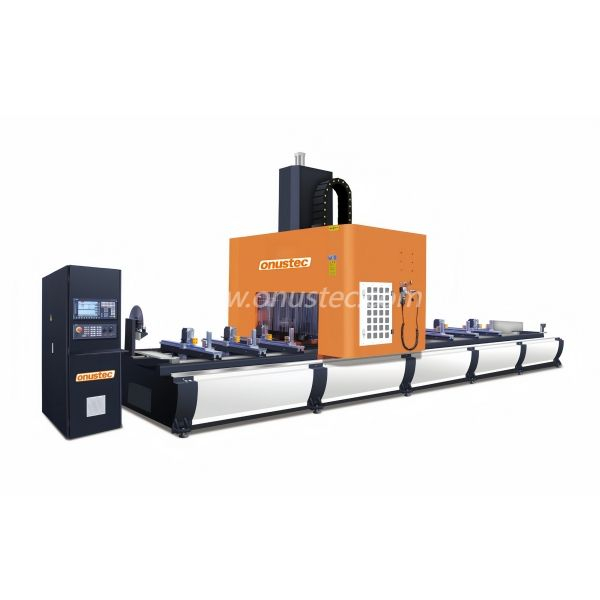

Maschinenstruktur

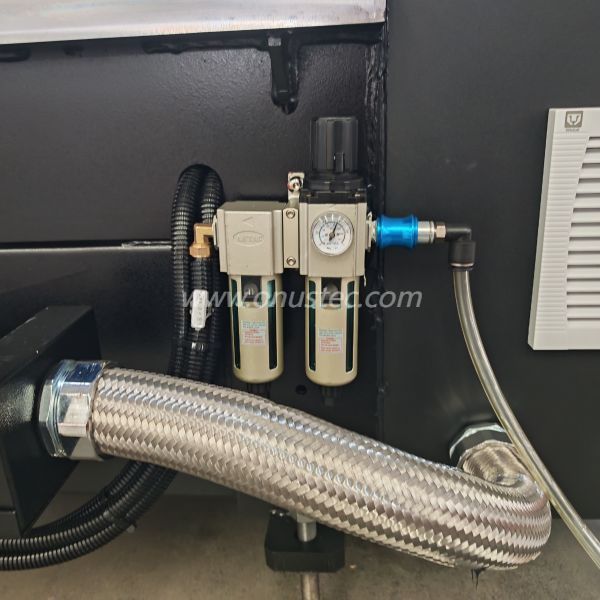

The 5-Axis CNC Machining Center has a gantry-type double-drive six-track structure, consisting of a worktable, bed, column, beam, upper and lower sliding boxes, front and rear slides, air pressure control system, automatic lubrication device, automatic cooling filter, aluminum chip collection device, the control system consists of operating desk, industrial operation system,PC, electrical control system, operating software and other components.
Definition jeder Koordinatenachse:
X-Achse: Die Garderie bewegt sich vertikal und horizontal nach links und rechts (Schlaganfall 8000 mm, 5-Achse 7000 mm);
Y-Achse: Hochfestes L-förmiges Schleifdesign, ausgestattet mit dreiachsiger linearer Spur + Präzisionsschraube für die Vorwärts- und Rückwärtsdrehung (Hub 1200 mm, 5-Achse 600 mm);
Z-Achse: Square Box-Design, doppelte Achse lineare Spur an der Seite + Präzisionsschraube für die Auf- und Abdrehung (Hub 600 mm, 5-Achse 500 mm);
A-Achse: Rotationsbewegung in einem beliebigen Winkel von ± 92 ° um die x-Achse;
C -Achse: Drehbewegung in einem beliebigen Winkel von ± 230 ° um die Z -Achse;
Arbeitsstruktur
Die X-Achse ist mit einer Doppel-End-Stop-Referenz-Referenz -Null-Lackierung ausgestattet, die in zwei Verarbeitungsbereiche links und rechts in zwei Verarbeitungsbereiche unterteilt werden kann, sodass der effiziente Shuttle-Betrieb während der Verarbeitung ohne Unterbrechung ermöglicht wird, was die Produktionseffizienz erheblich verbessert.

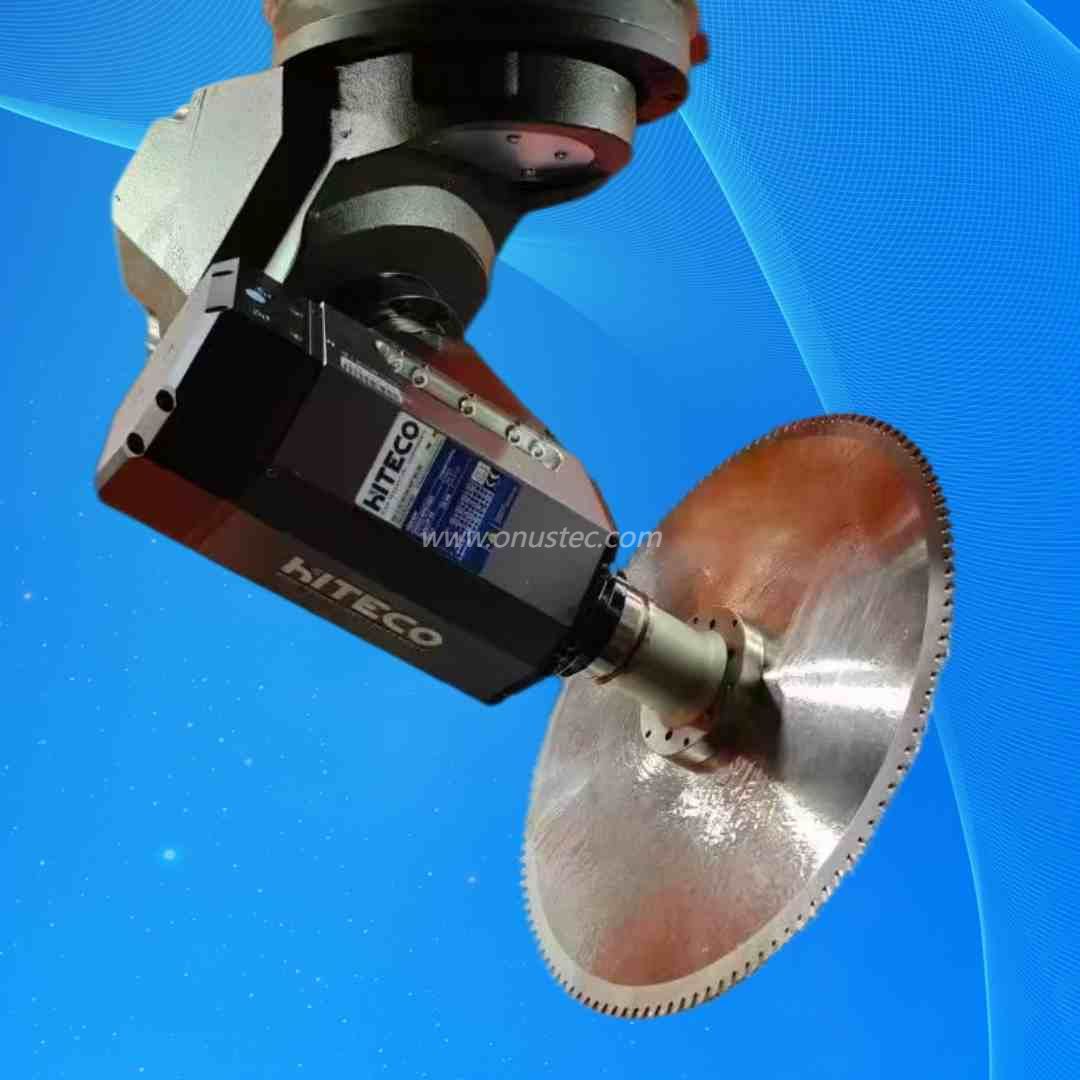

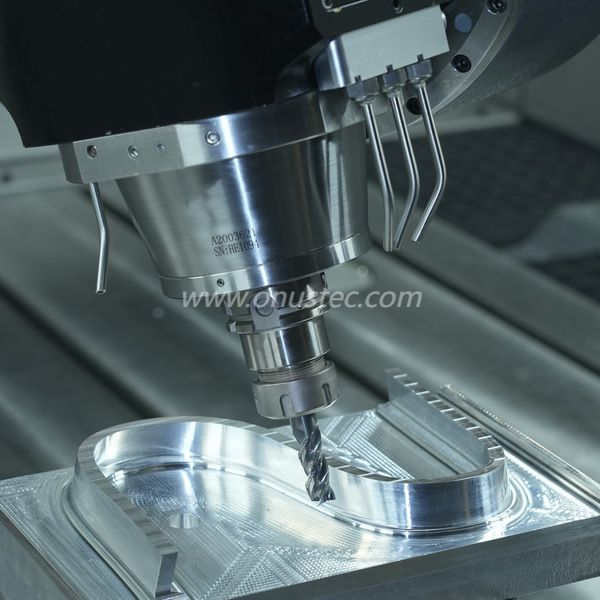

Multifunktional 5-Achsen-Kopf
Es nimmt professionell gestaltetes Präzisionsguss mit 5-Achsen-Kopf, der mit einer Hochgeschwindigkeit von 24000 U / min 17,5 kW ausgestattet ist und mit einem Sägeblatt mit 400 mm Durchmesser (Design 500 mm) ausgestattet ist, um die multifunktionale Verarbeitung von Sägen, Bohrungen und Mahlen zu realisieren, usw. usw.
Effiziente papierlose Softwarelösung
Es ist ein stabiles und fortschrittliches deutsches Siemens -Industriesystem und PC für die Betriebskontrolle ausgestattet und bietet eine optionale effiziente papierlose Softwarelösung, die vom OYT -Software -Experten -Team und dem deutschen und italienischen Software -Experten -Team gemeinsam entwickelt wird.
Die Software kann das Verarbeitungsprogramm für das Industriebetriebssystem automatisch aus 3D -Schrittdateien generieren. Es kann auch automatisch die Verarbeitungsabteilungen unterteilt und die Vermeidung von Klemmungen einsparen. Sie spart viele Arbeitskosten und verbessert die Effizienz und vermeiden Sie mögliche Fehler durch 1: 1 -Verhältnis -Unternehmensimulation.

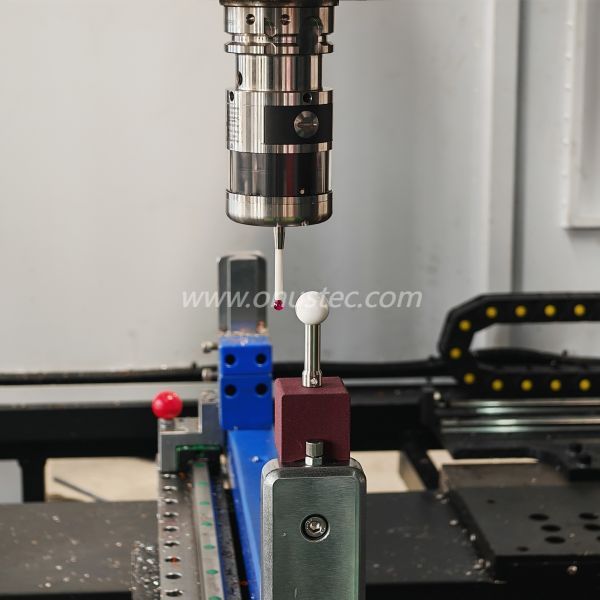

Werkzeugmagazin und Werkzeugerkennung und Messsystem
Das professionell gestaltete Magazin für Regenschirm -Typen mit genauem Servo -Steuerelement stellt sicher, dass sich das stabile und effiziente Werkzeug an jeder Position ändert. Die Maschine ist mit automatischer Werkzeugerkennung und Messsystem ausgestattet. Sie kann die Werkzeuglänge automatisch über das Signal -Feedback -System mit einfachem und effizientem Betrieb lesen.
Automatisches Vermieterungssystem
Es wird vorab und sicheres System zur Vermeidung von automatischem Klemme übernommen. Es wird die Laster automatisch erkennen und verschieben in die verfügbare Position, während Konflikte zwischen Werkzeug und Laster während des Betriebs vorhanden sind. Es bietet einen sichereren und höhere effizienten Betrieb.
Automatisches Kühlsystem
Die Spindel ist mit einem professionellen Kühlgerät mit konstanter Temperatur ausgestattet, um sicherzustellen, dass die Spindel während der Verarbeitung nicht überhitzt.
Das Steuerungssystem und die elektrischen Schränke sind auch mit Wärmeabgaskühlsystemen ausgestattet.
Die Maschine ist mit einem Werkzeugkühlungsspray -System ausgestattet. Das System erweitert die Lebensdauer des Werkzeugs und verbessert das Verarbeitungsfinish.
Automatisches Schmiersystem
Die Maschinenanleitung und Kugelschrauben verwenden ein automatisches Schmiersystem für die zentrale Ölversorgung und sind mit einem Ölvolumenventil ausgestattet, das einfach und bequem zu bedienen ist.
Die Ölkreise sind alle mit dauerhafter Kupferrohre installiert, und die Systembetriebskontrolle realisiert die automatische zentralisierte Ölversorgung und -schmierung.
Die elektrischen Spindellager, Reduzier- und Schraubenlager sind alle mit hochgradigem Spezialölfett geschmiert, das stabil und langlebig ist.
Sicherheit und Schutz
Es ist mit einem hochempfindlichen Infrarot-Induktionssicherheitsschutzsystem ausgestattet, das System beginnt mit der Arbeit, sobald die Maschine in Betrieb ist. Sobald der jemand während des Betriebs in diesen Schutzbereich eintritt, wird die Maschine sofort angehalten, die Maschine startet erst, wenn der Freigabetaste gedrückt wird. Außerdem hat es auch die Stärkung der transparenten Produktionstür aus Sicherheitsgründen.
Aus Design, Beleuchtung und Aussehen von Chipentfernung
Es ist mit beweglichen Chip -Sammelkästen und Beleuchtungslampen im beweglichen Maschinenkopf für den Verarbeitungsbereich ausgestattet, der die Sicherheit verbessern und den Bedürfnissen der Nachtarbeit erfüllen kann. Es ist auch mit einer dreifarbigen Warnleuchte ausgestattet, um drei Modi anzuzeigen: a. unter Betrieb, b. Betriebsabschluss, c. Fehleralarm; Das Aussehen der gesamten Maschine besteht aus hochtemperaturdauer und hochwertiger Backmalerei.
Merkmale
· 5-Achsen-CNC-Profilbearbeitungszentrum
· Entwickelt für die wirtschaftliche und effiziente Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen
· Alle Vorgänge wie Routing, Bohren, Tippen, Fadenmahlen, Kerben und Sägen werden durchgeführt, während die
Die Profilleiste ist stationär, um die Profilflächen zu schützen
· Verbundwinkelschneidung, -bohren und Mahlen können mit doppelten BP-Materialien durchgeführt werden, die, die
Löst das Verarbeitungsproblem von speziellen Materialien für Türen, Fenster und Vorhangwände
· 6-seitige Bearbeitung. Von unten mit einem Winkelkopf (optional)
· Ausgestattet mit 8 Werkzeugen+1 Big Saw Blade neben dem Dachwerkzeugmagazin ermöglicht eine schnelle Bearbeitung und ein kurzes Werkzeug
Zeit ändern und so die Bearbeitungszyklen optimieren
· Autoklemmvermeidungssystem vermeidet die Spindelkollision während der Seitenverarbeitung und erfüllen gleichzeitig die
Zyklusverarbeitung verschiedener Materialien;
· Die A-Achse kann in jedem Winkel von ± 92 ° verarbeiten, und die C-Achse kann in einem beliebigen Winkel von ± 230 ° verarbeiten
· Advanced deutsche 3D -Kartenprogrammiersoftware und digitale unbemannte Werksmanagementsoftware
Die Schnittstelle wird ausgewählt, um papierlosen automatischen Programmierbetrieb (optional) zu realisieren.
· Hochvorbereitete Schleifstall und langlebige Zahnstange und Ritzel, Kugelschraube, lineare Führung sorgen für glatt und
genaue Bearbeitung.
Auch
Betrieb
· Schutz des elektronischen Lichtvorhangs für die Sicherheit des Bedieners
· Zwei separate Arbeitszonen ermöglichen die Bearbeitung im Shuttle -Betrieb (optional)
· Bequemer PC, USB -Ports und Netzwerkverbindung
· Automatisches Zentralölschmiersystem
· Schutz Tür
· Lichtvorhangsensor
· 3-Farben-Warnlampe
· Gästeradbedienungssteuerung
· 5-Achsen-Controller
Optionen
· Shuttle -Betrieb für die Arbeit an zwei Seiten
· Winkel -Routing -Kopf zur Bearbeitung von unten
· Automatischer Werkzeugsensor und Längenmessung
· Auto -Chips -Fördersystem
· Barcode -Scanner
· Etikettendrucker
· Werkzeughalter
· Collet Chuck
· Sägekopf
· Werkzeuge

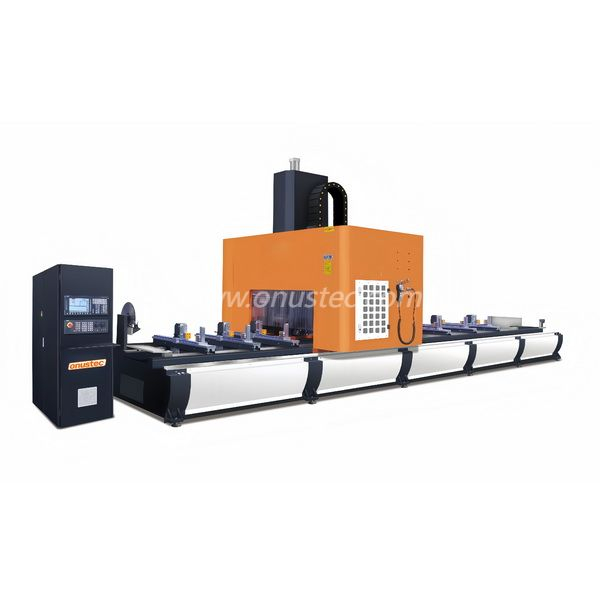

Maschinenstruktur
The 5-Axis CNC Machining Center has a gantry-type double-drive six-track structure, consisting of a worktable, bed, column, beam, upper and lower sliding boxes, front and rear slides, air pressure control system, automatic lubrication device, automatic cooling filter, aluminum chip collection device, the control system consists of operating desk, industrial operation system,PC, electrical control system, operating software and other components.
Definition jeder Koordinatenachse:
X-Achse: Die Garderie bewegt sich vertikal und horizontal nach links und rechts (Schlaganfall 8000 mm, 5-Achse 7000 mm);
Y-Achse: Hochfestes L-förmiges Schleifdesign, ausgestattet mit dreiachsiger linearer Spur + Präzisionsschraube für die Vorwärts- und Rückwärtsdrehung (Hub 1200 mm, 5-Achse 600 mm);
Z-Achse: Square Box-Design, doppelte Achse lineare Spur an der Seite + Präzisionsschraube für die Auf- und Abdrehung (Hub 600 mm, 5-Achse 500 mm);
A-Achse: Rotationsbewegung in einem beliebigen Winkel von ± 92 ° um die x-Achse;
C -Achse: Drehbewegung in einem beliebigen Winkel von ± 230 ° um die Z -Achse;
Arbeitsstruktur
Die X-Achse ist mit einer Doppel-End-Stop-Referenz-Referenz -Null-Lackierung ausgestattet, die in zwei Verarbeitungsbereiche links und rechts in zwei Verarbeitungsbereiche unterteilt werden kann, sodass der effiziente Shuttle-Betrieb während der Verarbeitung ohne Unterbrechung ermöglicht wird, was die Produktionseffizienz erheblich verbessert.
Multifunktional 5-Achsen-Kopf
Es nimmt professionell gestaltetes Präzisionsguss mit 5-Achsen-Kopf, der mit einer Hochgeschwindigkeit von 24000 U / min 17,5 kW ausgestattet ist und mit einem Sägeblatt mit 400 mm Durchmesser (Design 500 mm) ausgestattet ist, um die multifunktionale Verarbeitung von Sägen, Bohrungen und Mahlen zu realisieren, usw. usw.
Effiziente papierlose Softwarelösung
Es ist ein stabiles und fortschrittliches deutsches Siemens -Industriesystem und PC für die Betriebskontrolle ausgestattet und bietet eine optionale effiziente papierlose Softwarelösung, die vom OYT -Software -Experten -Team und dem deutschen und italienischen Software -Experten -Team gemeinsam entwickelt wird.
Die Software kann das Verarbeitungsprogramm für das Industriebetriebssystem automatisch aus 3D -Schrittdateien generieren. Es kann auch automatisch die Verarbeitungsabteilungen unterteilt und die Vermeidung von Klemmungen einsparen. Sie spart viele Arbeitskosten und verbessert die Effizienz und vermeiden Sie mögliche Fehler durch 1: 1 -Verhältnis -Unternehmensimulation.
Werkzeugmagazin und Werkzeugerkennung und Messsystem
Das professionell gestaltete Magazin für Regenschirm -Typen mit genauem Servo -Steuerelement stellt sicher, dass sich das stabile und effiziente Werkzeug an jeder Position ändert. Die Maschine ist mit automatischer Werkzeugerkennung und Messsystem ausgestattet. Sie kann die Werkzeuglänge automatisch über das Signal -Feedback -System mit einfachem und effizientem Betrieb lesen.
Automatisches Vermieterungssystem
Es wird vorab und sicheres System zur Vermeidung von automatischem Klemme übernommen. Es wird die Laster automatisch erkennen und verschieben in die verfügbare Position, während Konflikte zwischen Werkzeug und Laster während des Betriebs vorhanden sind. Es bietet einen sichereren und höhere effizienten Betrieb.
Automatisches Kühlsystem
Die Spindel ist mit einem professionellen Kühlgerät mit konstanter Temperatur ausgestattet, um sicherzustellen, dass die Spindel während der Verarbeitung nicht überhitzt.
Das Steuerungssystem und die elektrischen Schränke sind auch mit Wärmeabgaskühlsystemen ausgestattet.
Die Maschine ist mit einem Werkzeugkühlungsspray -System ausgestattet. Das System erweitert die Lebensdauer des Werkzeugs und verbessert das Verarbeitungsfinish.
Automatisches Schmiersystem
Die Maschinenanleitung und Kugelschrauben verwenden ein automatisches Schmiersystem für die zentrale Ölversorgung und sind mit einem Ölvolumenventil ausgestattet, das einfach und bequem zu bedienen ist.
Die Ölkreise sind alle mit dauerhafter Kupferrohre installiert, und die Systembetriebskontrolle realisiert die automatische zentralisierte Ölversorgung und -schmierung.
Die elektrischen Spindellager, Reduzier- und Schraubenlager sind alle mit hochgradigem Spezialölfett geschmiert, das stabil und langlebig ist.
Sicherheit und Schutz
Es ist mit einem hochempfindlichen Infrarot-Induktionssicherheitsschutzsystem ausgestattet, das System beginnt mit der Arbeit, sobald die Maschine in Betrieb ist. Sobald der jemand während des Betriebs in diesen Schutzbereich eintritt, wird die Maschine sofort angehalten, die Maschine startet erst, wenn der Freigabetaste gedrückt wird. Außerdem hat es auch die Stärkung der transparenten Produktionstür aus Sicherheitsgründen.
Aus Design, Beleuchtung und Aussehen von Chipentfernung
Es ist mit beweglichen Chip -Sammelkästen und Beleuchtungslampen im beweglichen Maschinenkopf für den Verarbeitungsbereich ausgestattet, der die Sicherheit verbessern und den Bedürfnissen der Nachtarbeit erfüllen kann. Es ist auch mit einer dreifarbigen Warnleuchte ausgestattet, um drei Modi anzuzeigen: a. unter Betrieb, b. Betriebsabschluss, c. Fehleralarm; Das Aussehen der gesamten Maschine besteht aus hochtemperaturdauer und hochwertiger Backmalerei.
Merkmale
· 5-Achsen-CNC-Profilbearbeitungszentrum
· Entwickelt für die wirtschaftliche und effiziente Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen
· Alle Vorgänge wie Routing, Bohren, Tippen, Fadenmahlen, Kerben und Sägen werden durchgeführt, während die
Die Profilleiste ist stationär, um die Profilflächen zu schützen
· Verbundwinkelschneidung, -bohren und Mahlen können mit doppelten BP-Materialien durchgeführt werden, die, die
Löst das Verarbeitungsproblem von speziellen Materialien für Türen, Fenster und Vorhangwände
· 6-seitige Bearbeitung. Von unten mit einem Winkelkopf (optional)
· Ausgestattet mit 8 Werkzeugen+1 Big Saw Blade neben dem Dachwerkzeugmagazin ermöglicht eine schnelle Bearbeitung und ein kurzes Werkzeug
Zeit ändern und so die Bearbeitungszyklen optimieren
· Autoklemmvermeidungssystem vermeidet die Spindelkollision während der Seitenverarbeitung und erfüllen gleichzeitig die
Zyklusverarbeitung verschiedener Materialien;
· Die A-Achse kann in jedem Winkel von ± 92 ° verarbeiten, und die C-Achse kann in einem beliebigen Winkel von ± 230 ° verarbeiten
· Advanced deutsche 3D -Kartenprogrammiersoftware und digitale unbemannte Werksmanagementsoftware
Die Schnittstelle wird ausgewählt, um papierlosen automatischen Programmierbetrieb (optional) zu realisieren.
· Hochvorbereitete Schleifstall und langlebige Zahnstange und Ritzel, Kugelschraube, lineare Führung sorgen für glatt und
genaue Bearbeitung.
Auch
Betrieb
· Schutz des elektronischen Lichtvorhangs für die Sicherheit des Bedieners
· Zwei separate Arbeitszonen ermöglichen die Bearbeitung im Shuttle -Betrieb (optional)
· Bequemer PC, USB -Ports und Netzwerkverbindung
· Automatisches Zentralölschmiersystem
· Schutz Tür
· Lichtvorhangsensor
· 3-Farben-Warnlampe
· Gästeradbedienungssteuerung
· 5-Achsen-Controller
Optionen
· Shuttle -Betrieb für die Arbeit an zwei Seiten
· Winkel -Routing -Kopf zur Bearbeitung von unten
· Automatischer Werkzeugsensor und Längenmessung
· Auto -Chips -Fördersystem
· Barcode -Scanner
· Etikettendrucker
· Werkzeughalter
· Collet Chuck
· Sägekopf
· Werkzeuge
Modellnummer | OYT-C650 | ||||
Reisehub | |||||
X-Achse | 8250 mm | ||||
Y-Achse | 1350 mm | ||||
Z-Achse | 630 mm | ||||
A-Achse | ± 92 ° (größer als 0-180 °) | ||||
C-Achse | ± 230 ° (größer als links und rechts 0-360 °) | ||||
Fütterung | |||||
Achse | X | Y | Z | C | A |
Fütterungsgeschwindigkeit | 70 m/min | 40 m/min | 40 m/min | 74 °/s | 74 °/s |
Servomotor | 3,55 kW | 3,55 kW | 3,55 kW | 0,82 kW | 0,82 kW |
Positionierungsgenauigkeit (300 mm) | ± 0,05 mm | ± 0,02 mm | ± 0,02 mm | <1 ' | <1 ' |
Spindel | |||||
Leistung | 17.0kW | ||||
Max. Geschwindigkeit | 24000 U / min | ||||
5-Achsenkopf | HSK 63f | ||||
Werkzeugmagazin | |||||
Magazintyp | Regenschirm | ||||
Tool Shank | HSK 63f | ||||
Kapazität | 8+1 | ||||
Werkzeugveränderungszeit | 3-5s | ||||
Fixed Blade Dia. | 400 mm (500 mm optional) | ||||
Vermeidung von Arbeitstabelle | Automatische Klemmvermeidung | ||||
Stromversorgung | |||||
Stromspannung | 415 V/380 V/220 V gemäß den Anforderungen | ||||
Transformatoranforderung | 25 KVA | ||||
Luftquelle | 0,6 MPA ~ 0,9 MPA 600 l/min | ||||
Kühlung | |||||
Verarbeitung | Nebelspray -Kühlsystem | ||||
Spindel | Ölkühlung | ||||
Schmierung | |||||
Kugelschraube | Automatisches Zentralölschmiersystem | ||||
Linearanleitung | Automatisches Zentralölschmiersystem | ||||
Staubsammlung | |||||
Standard | Manuelle Push-Pull-Schublade | ||||
Optional | Chip -Fördersystem | ||||
Schutz | |||||
Maschinenschutz | Schutz Türen | ||||
Schutz des elektronischen Lichtvorhangssensors | |||||
Maschinendaten | |||||
Dimension (LXWXH) | 10500x3600x2800mm | ||||
Gewicht | 10000 kg | ||||
Betriebsanforderungen | |||||
Strom | 29 kW 3PHASE | ||||
Umwelttemperatur | 5 ~ 40 C. Grad | ||||
Umweltfeuchtigkeit | 30 ~ 70 | ||||
Schwingungsintensität | <0,5 g | ||||
Vor schwimmendem Staub, ätzende Luft schützen | |||||
Erdungswiderstand | <10 Ω |
