3-Achsen-Portal-CNC-Profilbearbeitungszentrum

Anteil an:

Dieses 3-Achsen-Portal-CNC-Profilbearbeitungszentrum eignet sich für die Bearbeitung von Aluminium-Metall-Verbundprofilen. Es verfügt über kreative Designkonzepte und Produktionstechniken gemäß den hohen deutschen Standards und kontinuierlicher Optimierung.

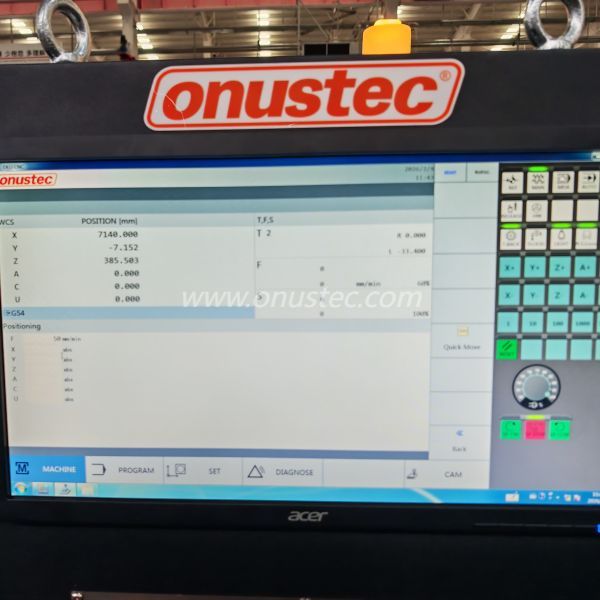

Es übernimmt Deutschland Siemens professionelles Industriesystem mit einfach betriebener Man-Machine-Konversationsinterface und kreativ zusätzlicher Windows-PC auf der Steuerungsstation, um das Programm mit DXF-Dateien zu bearbeiten, Schrittdateien (Deutschland-3D-Software ist optional) in das NC-System übertragen.

Es nimmt Gussmaschinenkopf- und Gussklemmgerät sowie berühmte Hochgenauigkeitsspindel, Reduser, Kugelschraube, Zahnrad und Ritzel, linearer Leitfaden, insbesondere unsere leistungsstarken professionellen, gut ausgebildeten Montage -Technik -Technik, die den großen Verarbeitungsbereich für große und zusammengesetzte und Kurvenprofile und die Maschine mit hohen Standardverarbeitungsanforderungen gewährleistet.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Merkmale

· 3-Achsen-Portal-CNC-Profilbearbeitungszentrum

· Entwickelt für die wirtschaftliche und effiziente Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen

· Alle Vorgänge wie Routing, Bohren, Tippen, Fadenmahlen, Kerben und Sägen werden durchgeführt, während die Profilleiste stationär ist, um die Profilflächen zu schützen

· Das doppelseitige lineare Werkzeugmagazin mit 8 Positionen ermöglicht eine schnelle Bearbeitung und kurze Werkzeugwechselzeiten und optimiert so die Bearbeitungszyklen

· Operator-Cam-Software mit grafischer 3D-Darstellung von Werkstücken (Option)

· Das Magazin kann mit einem T-Nutensägeblatt zum Schaftfräsen von Riegelprofilen ausgestattet werden.

· Winkelköpfe für die Seiten- und Profilendenbearbeitung

· Kreatives duales Industrie-Betriebssystem und Windows-Betriebssystem

· Zwei getrennte Arbeitszonen ermöglichen die Bearbeitung im Pendelbetrieb (Option)

· 18,5-Zoll-Panel-PC, USB-Anschlüsse und Netzwerkanschluss

· Automatisches Zentralölschmiersystem

· 3-Achsen-Controller

· camQuix (Option)

Optionen

· Shuttle -Betrieb für die Arbeit an zwei Seiten

· Winkel -Routing -Kopf zur Bearbeitung von unten

· T-Nut-Klinge zum Fräsen von Profilzapfen und Pfosten

· Automatischer Werkzeugsensor und Längenmessung

· Auto -Chips -Fördersystem

· Barcode -Scanner

· Etikettendrucker

· Werkzeughalter

· Collet Chuck

· Collets

· Sägeklingen

· Werkzeuge

Modellnummer	OT-CS630G
Reisehub
X-Achse	7000 mm
Y-Achse	500 mm
Z-Achse	400mm
Fütterung
Achse	X	Y	Z
Fütterungsgeschwindigkeit	96m/min	30m/min	30m/min
Verarbeitungsgeschwindigkeit	15000 mm/min	15000 mm/min	15000 mm/min
Servomotor	2,0 kW	1,5 kW	1,5 kW
Genauigkeit der Neupositionierung	± 0,05 mm	± 0,05 mm	± 0,05 mm
Spindel
Leistung	9,5 kW
Max. Geschwindigkeit	24000 U/min
Tool Shank	ISO 30
Werkzeugmagazin
Magazintyp	Doppelter linearer Typ
Kapazität	4+4
Werkzeugwechselzeit	5s
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 mPa
Luftverbrauch	100 l/min
Kühlung
Verarbeitung	Nebelsprühkühlsystem
Spindel	Luftkühlung
Schmierung
Kugelschraube	Automatisches Zentralölschmiersystem
Linearanleitung	Automatisches Zentralölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Chip -Fördersystem
Schutz
Maschinenschutz	Schutztüren
	Elektronischer Lichtvorhang-Sensorschutz
Maschinendaten
Dimension (LXWXH)	8000x2000x2300mm mm
Gewicht	5000kg
Betriebsanforderungen
Gesamtleistung	14,5 kW
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schwimmendem Staub, ätzende Luft schützen
Erdungswiderstand	<10 Ω
