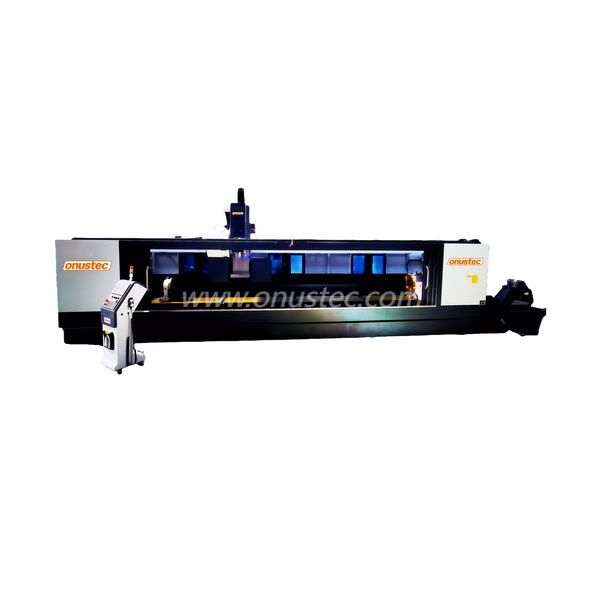

4-Achse Cat40 Heavy Duty CNC-Bearbeitungszentrum

Anteil an:

Dieses 4-Achsen-Cat40-CNC-Bearbeitungszentrum für Hochleistungs-CNC-Bearbeitung ist für dicke Maschinen von Aluminium- und Eisenstahl-Metallprofilen anwendbar. Er übernimmt kreative Designkonzepte und -produktionstechniken gemäß den europäischen hohen Standards und kontinuierlichen Optimierung.

Mit einmaliger Klemme kann es die unterschiedlichen Bohrungen, Mahlen, Schneiden und Klopfen usw. auf 3 Oberflächen mit einer 4-Achsen-Rotationsbefehle beenden. Es ist ideal für komplizierte und genaue Metallherstellungen.

Es übernimmt Deutschland Siemens oder Japan Fanuc Professional Industrial System mit einer einfachen, betriebenen Gesprächs-Gesprächs-Schnittstelle und 11,0 kW Cat40-Mechanische Spindel sowie das 24T-Magazin Renishaw NC4 F230 Toolerkennungsmessung und Renishaw RMP60 Teil-Messsystem für hohe Genauigkeit und bequemer Betrieb.

Es nimmt Gussmaschinenkopf und Basis sowie berühmte Hochgenauigkeitsspindel, Reduer, Kugelschraube, Zahnräder und Ritzel, linearer Führer, insbesondere unsere leistungsstarke professionelle, gut ausgebildete Assembly Engineering -Technik, die den großen Verarbeitungsbereich für große und zusammengesetzte und Kurvenprofile und die Maschine für hohe Standardverarbeitungsanforderungen gewährleistet.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Hochleistungs-4-Achsen-CNC-Profilbearbeitungszentrum
Entworfen
Alle Vorgänge wie Routing, Bohrungen, Tippen, Fadenmahlen, Kerben und Sägen werden durchgeführt, während die Profilleiste stationär ist, um die Profilflächen zu schützen
24 Tools Fast Disc Tool Magazine ermöglicht eine schnelle Bearbeitung und kurze Werkzeugwechselzeit , wodurch die Bearbeitungszyklen optimiert werden
Cat40 -Spindel bietet eine leistungsstarke Bearbeitungsfähigkeit für verschiedene Anwendungen
Rotary C -Achse ist zur kontinuierlichen Bearbeitung von -90 ° bis +90 ° verfügbar (optional)
Zwei separate Arbeitszonen ermöglichen die Bearbeitung im Shuttle -Betrieb (optional)
Die Erkennung von Renishaw -Werkzeugen und die Teilerkennung bieten einen bequemeren Betrieb (optional)
Halbversiegelte Schutztüren für einen sicheren Betrieb
Auto -Chip -Fördersystem und Kühlmittelrecyclingsystem sind verfügbar (optional)
Automatisches Zentralölschmiersystem
4-Achsen-Controller

Optionen

Shuttle -Betrieb für die Arbeit an zwei Seiten
Winkel -Routing -Kopf zur Bearbeitung von unten
Automatischer Werkzeugsensor und Längenmessung
Auto -Chips -Fördersystem
Barcode -Scanner
Beschriftungsdrucker
Werkzeughalter
Collet Chuck
Collets
Sah Klingen
Werkzeuge

Modellnummer	Ot-cat40
Reisehub
X-Achse	6000 mm
Y-Achse	500 mm
Z-Achse	500 mm
Entfernung vom Ende der Spindel bis zum Arbeitstable	120 mm
Arbeitstisch
Dimension (l*w)	6000 × 500 mm
Max. Lagergewicht	8000 kg
T Groove Breite	18 mm
T Groove Qty./Center Dis.	4pcs/140 mm
Fütterung
Achse	X	Y	Z
Schnelle Geschwindigkeit	60 m/min	28 m/min	28 m/min
Max. Fütterungsgeschwindigkeit	60 m/min	28 m/min	28 m/min
Bearbeitungsgeschwindigkeit	0-15000 mm/min	0-15000 mm/min	0-15000 mm/min
Positionierungsgenauigkeit	± 0,05 mm	± 0,03 mm	± 0,03 mm
Repositionierungsgenauigkeit	± 0,03 mm/300 mm	± 0,03 mm/300 m	± 0,03 mm/300 mm
Servomotor
Leistung	3.0kW	3.0kW	3.0kW
Geschwindigkeit	3000 U / min	3000 U / min	3000 U / min
Spindel
Leistung	11.0kW mechanisch
Geschwindigkeit	12000 U / min
Fahrtyp	Direkt
Gleichgewichtsniveau	G1 (ISO1940)
Montagerichtung	Vertikal
Werkzeugmagazin
Magazintyp	Scheibe
Tool Shank	Cat40
Kapazität	24
Werkzeugänderungszeit	2s
Werkzeuglimit
Max. Dia.	Ф80mm
Max. Länge	350 mm
Max. Gewicht	8000g
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 MPA 600 l/min
Kühlung
Verarbeitung	Wasserrecycle -Kühlsystem/0,65 kW
Spindel	Ölkühlung
Schmierung
Kugelschraube	Automatisches Ölschmiersystem
Linearanleitung	Automatisches Ölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Chip -Fördersystem 0,75 kW
Schutz
Maschinenschutz	Halbversiegelte Schutzentür
Guide Rail Protection	X Concertina -Bewegungsschutz
Maschinendaten
Dimension (LXWXH)	7400 mmx2800mmx3300mm
Gewicht	8000 kg
Betriebsanforderungen
Strom	30 kW 3PHASE
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schützen schwimmendem Staub, ätzende Luft
Erdungswiderstand	<10 Ω
