CNC-Bearbeitung: So vermeiden Sie hohe Kosten bei dünnen Wänden

Einführung

Die CNC-Bearbeitung verändert die moderne Fertigung grundlegend und ermöglicht die Herstellung hochpräziser, komplexer Teile. Allerdings kann die Konstruktion dünnwandiger Teile für die CNC-Bearbeitung aufgrund von Herausforderungen wie Durchbiegung, Vibration und Werkzeugverschleiß zu hohen Kosten führen.

In diesem Artikel untersuchen wir, wie sich dünne Wände auf die Bearbeitungskosten auswirken, und stellen praktische Strategien zur Reduzierung dieser Kosten bei gleichzeitiger Wahrung der Teileintegrität vor. Sie lernen effektive Designtipps, Anleitungen zur Materialauswahl und Bearbeitungstechniken kennen, um Ihre Designs kosteneffizient zu optimieren.

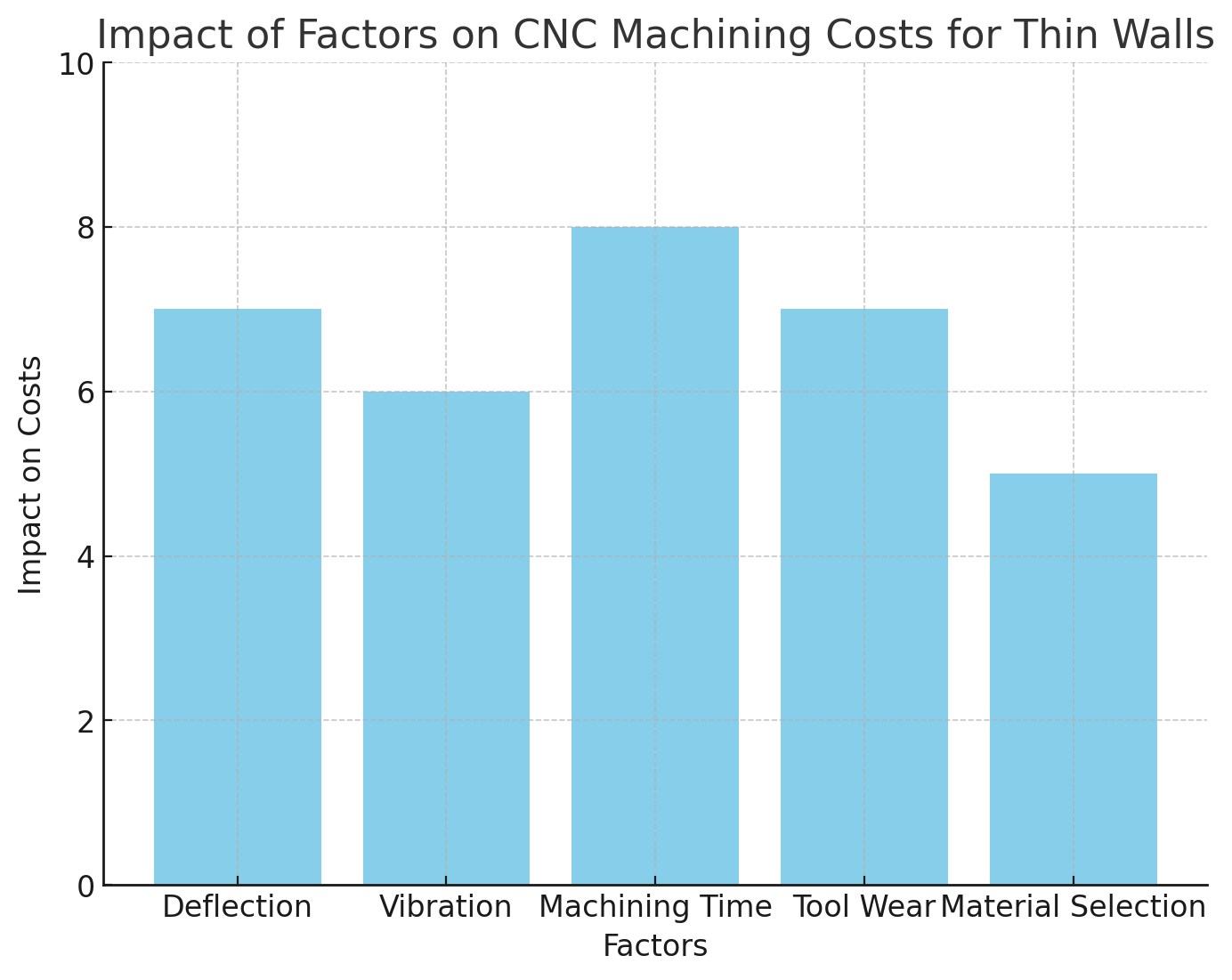

Warum dünne Wände bei der CNC-Bearbeitung eine Herausforderung darstellen

Das Problem der Durchbiegung und Vibration in dünnen Wänden

Eine der größten Herausforderungen bei der Bearbeitung dünner Wände ist die Neigung zu Durchbiegung und Vibration. Dünne Elemente sind weniger steif, was bedeutet, dass sie sich unter den Schnittkräften des CNC-Werkzeugs verbiegen können. Wenn das Werkzeug mit dem Material in Kontakt kommt, führt die verringerte Stabilität der dünnen Wände zu Vibrationen, die sich auf die Präzision des Endteils auswirken können. Diese Vibrationen verursachen außerdem Werkzeugverschleiß, verlangsamen den Bearbeitungsprozess und führen zu Oberflächenfehlern, was alles zu höheren Produktionskosten führt.

Der Einfluss dünner Wände auf Bearbeitungszeit und Werkzeugverschleiß

Bei dünnen Wänden muss die CNC-Maschine mehrere Durchgänge mit leichteren Schnitten durchführen, um die Durchbiegung zu minimieren. Dieser Prozess verlängert die Gesamtbearbeitungszeit und erfordert langsamere Schnittgeschwindigkeiten, was zu höheren Betriebskosten führt. Darüber hinaus beschleunigt der ständige Einsatz von Werkzeugen in diesen empfindlichen Bereichen den Werkzeugverschleiß, was häufigere Werkzeugwechsel erfordert und die Kosten weiter erhöht. Mit der Zeit kann dieser Zyklus aus langsamer Bearbeitung und Werkzeugwechsel die Produktionskosten erheblich in die Höhe treiben.

Materialauswahl und ihre Rolle bei der Dünnwandbearbeitung

Die Materialauswahl spielt bei der CNC-Bearbeitung dünner Wände eine Schlüsselrolle. Verschiedene Materialien reagieren auf unterschiedliche Weise auf die Schnittkräfte. Weichere Materialien wie Aluminium lassen sich leichter bearbeiten, wodurch das Risiko von Durchbiegungen und Vibrationen verringert wird. Allerdings stellen härtere Materialien wie Edelstahl oder Titan zusätzliche Herausforderungen dar. Sie erfordern möglicherweise spezielle Schneidwerkzeuge, langsamere Schnittgeschwindigkeiten und eine präzisere Steuerung, um den Wärmestau zu bewältigen und Materialverzerrungen zu reduzieren. Die Auswahl des richtigen Materials kann zur Optimierung von Bearbeitungszeit und -kosten beitragen, wobei weichere Materialien im Allgemeinen ein besseres Kosten-Leistungs-Verhältnis bieten.

Best Practices zur Kostenreduzierung bei dünnwandigen Designs

Designstrategien zur Minimierung der Herausforderungen bei der Bearbeitung dünner Wände

Um die Herausforderungen der Dünnwandbearbeitung zu minimieren, ist es wichtig, Wände mit geeigneter Dicke und Geometrie zu entwerfen. Die Konstruktion dickerer Wände als das übliche Minimum sorgt für zusätzliche Stabilität und verringert das Risiko von Durchbiegungen und Vibrationen. Darüber hinaus ist es wichtig, das richtige Verhältnis von Wand zu Länge sicherzustellen. Eine allgemeine Empfehlung besteht darin, die Länge der Wand nicht mehr als das Vierfache der Wandstärke zu begrenzen, um Instabilität während der Bearbeitung zu vermeiden.

Verwendung größerer Werkzeuge für eine effiziente Bearbeitung

Eine weitere Möglichkeit, die Bearbeitungskosten zu senken, ist der Einsatz größerer Werkzeuge. Größere Schneidwerkzeuge ermöglichen einen schnelleren Materialabtrag und bessere Oberflächengüten und tragen dazu bei, die Anzahl der erforderlichen Durchgänge zu minimieren. Diese Werkzeuge reduzieren außerdem den Werkzeugverschleiß und beschleunigen den gesamten Bearbeitungsprozess. Allerdings müssen Konstrukteure sicherstellen, dass die Teilegeometrie mit den größeren Werkzeugen kompatibel ist, um Störungen zu vermeiden und Präzision sicherzustellen.

Einbeziehung interner Radien für stärkere Ecken

Die Integration von Innenradien in die Ecken von Teilen ist ein weiterer Designtipp, der zur Reduzierung der Bearbeitungskosten beiträgt. Scharfe Innenecken erfordern kleinere Werkzeuge, die mehrere Durchgänge und langsamere Schnittgeschwindigkeiten erfordern. Durch das Hinzufügen von Innenradien, die mindestens einem Drittel der Tiefe der Kavität entsprechen, können Hersteller größere Werkzeuge verwenden, die schneller und effizienter arbeiten und so sowohl die Bearbeitungszeit als auch den Werkzeugverschleiß reduzieren.

So optimieren Sie die Wandstärke für eine kostengünstige CNC-Bearbeitung

Das richtige Gleichgewicht zwischen Stärke und Kosten

Bei der Konstruktion dünnwandiger Teile ist es wichtig, ein Gleichgewicht zwischen Festigkeit und Kosten zu finden. Dickere Wände bieten oft eine bessere Festigkeit, sind aber aufgrund des höheren Materialverbrauchs und der Bearbeitungszeit mit höheren Kosten verbunden. Zu dünne Wände können jedoch zu Instabilität und erhöhter Bearbeitungskomplexität führen. Ziel ist es, die Wandstärke zu optimieren, um sicherzustellen, dass das Teil seine Festigkeitsanforderungen erfüllt, ohne unnötige Bearbeitungskosten zu verursachen.

Anpassen der Wandstärke für verschiedene Materialien

Empfehlungen zur Wandstärke können je nach verwendetem Material variieren. Bei Metallen reicht in der Regel eine Mindestdicke von etwa 0,8 mm aus, um Durchbiegung und übermäßige Bearbeitungszeit zu vermeiden. Für Kunststoffe wird typischerweise eine Mindestdicke von 1,5 mm empfohlen. Durch die Anpassung der Wandstärke an das verwendete Material wird sichergestellt, dass die Teile sowohl kostengünstig als auch langlebig sind und unnötige Nacharbeiten und Werkzeugverschleiß vermieden werden.

Praxisbeispiele zur Wanddickenoptimierung

Stellen Sie sich ein Teil mit einem dünnwandigen Design vor, bei dem die Wandstärke von 0,8 mm auf 1,2 mm angepasst wird. Auch wenn das ursprüngliche Design kostengünstiger erscheinen mag, führen die Anpassungen zu einem stabileren Teil während der Bearbeitung, wodurch der Werkzeugverschleiß und die Bearbeitungszeit reduziert werden. Diese kleinen Änderungen können im Laufe der Produktion zu erheblichen Kosteneinsparungen führen und beweisen, dass die Optimierung der Wandstärke eine einfache, aber effektive Strategie zur Kostensenkung ist.

Kostengünstige Lösungen für die Dünnwandbearbeitung

Begrenzen Sie die Gewindelängen und verwenden Sie Standardfunktionen

Die Begrenzung der Gewindelängen und die Verwendung von Standardfunktionen ist eine weitere wirksame Möglichkeit, die Bearbeitungskomplexität zu reduzieren. Zu große Gewindelängen können Spezialwerkzeuge und langsame Schnittgeschwindigkeiten erfordern, was beides zu höheren Kosten führt. Durch das Festhalten an Standardbohrergrößen und die Begrenzung der Gewindelängen auf nicht mehr als das Dreifache des Lochdurchmessers können Konstrukteure Rüstzeiten und Bearbeitungskosten reduzieren und gleichzeitig die Funktionsleistung beibehalten.

Reduzieren Sie zur Vereinfachung nicht unbedingt erforderliche Funktionen

Während es verlockend ist, komplizierte Designelemente hinzuzufügen, um die Funktionalität oder das Erscheinungsbild eines Teils zu verbessern, sollten unnötige Merkmale eliminiert werden, um die Komplexität der Bearbeitung zu verringern. Merkmale wie dekorative Oberflächen, feine Details oder zu kleine Löcher können zu unnötiger Bearbeitungszeit und Werkzeugverschleiß führen. Durch die Konzentration auf wesentliche Merkmale können Ingenieure Konstruktionen vereinfachen und Kosten senken, ohne die beabsichtigte Funktionalität des Teils zu beeinträchtigen.

Technologien, die dazu beitragen können, die Kosten für die Bearbeitung dünner Wände zu senken

Mehrachsige Bearbeitung für mehr Effizienz

Mehrachsige CNC-Maschinen, insbesondere 5-Achsen-Systeme, sind für die Bearbeitung dünnwandiger Teile äußerst effektiv. Diese fortschrittlichen Maschinen ermöglichen ein präziseres Schneiden, indem sie das Teil während eines einzigen Setups in mehreren Ausrichtungen positionieren, wodurch die Notwendigkeit einer erneuten Befestigung reduziert und die Bearbeitungseffizienz verbessert wird. Der Einsatz der Mehrachsenbearbeitung verkürzt nicht nur die Produktionszeit, sondern verbessert auch die Teilequalität und macht ihn zu einer kostengünstigen Lösung für komplexe Dünnwandkonstruktionen.

Einsatz adaptiver Bearbeitung und Werkzeugwegoptimierung

Adaptive Bearbeitungstechnologien können in Kombination mit optimierten Werkzeugwegen den Zeitaufwand für die Bearbeitung dünner Wände erheblich reduzieren. Durch die dynamische Anpassung der Schnittparameter auf der Grundlage von Echtzeitdaten können Hersteller den Werkzeugverschleiß minimieren und die Bearbeitungszeit verkürzen. CAM-Software wie Fusion 360 kann bei der Erstellung effizienter Werkzeugwege helfen, die die Schnittgeschwindigkeit maximieren und den Abfall minimieren, was zu geringeren Kosten führt.

Nutzung der Echtzeitüberwachung zur Qualitätskontrolle

Echtzeit-Überwachungssysteme sind für die Qualitätskontrolle und die Erkennung potenzieller Probleme von unschätzbarem Wert, bevor sie die Teileintegrität beeinträchtigen. Sensoren können Schnittkräfte, Vibrationen und Temperaturschwankungen verfolgen und ermöglichen es Herstellern, Bearbeitungsparameter im Handumdrehen anzupassen. Dieser proaktive Ansatz trägt dazu bei, Fehler zu vermeiden, Nacharbeiten zu reduzieren und eine gleichbleibende Qualität aufrechtzuerhalten, was letztendlich zu einer Senkung der Gesamtproduktionskosten führt.

Abschluss

Die Bearbeitung dünner Wände in der CNC-Fertigung kann eine Herausforderung sein, aber mit den richtigen Strategien können die Kosten minimiert werden. Durch die Optimierung der Wandstärke, die Auswahl der richtigen Materialien und den Einsatz fortschrittlicher Techniken wie der Mehrachsenbearbeitung können die Produktionskosten erheblich gesenkt werden. Für Designer ist es von entscheidender Bedeutung, Stärke, Leistung und Kosten in Einklang zu bringen.

Zur weiteren Optimierung und Kostensenkung bietet Onustec maßgeschneiderte Lösungen, die Ihnen helfen, die Produktion zu rationalisieren und gleichzeitig Ihr Endergebnis zu verbessern.

FAQ

F: Vor welchen Herausforderungen steht die CNC-Bearbeitung bei der Arbeit mit dünnen Wänden?

A: Die CNC-Bearbeitung dünner Wände ist aufgrund von Durchbiegung, Vibration und Werkzeugverschleiß schwierig, was die Bearbeitungszeit und -kosten erhöht.

F: Wie kann ich die Kosten senken, wenn ich dünne Wände für die CNC-Bearbeitung entwerfe?

A: Um die Kosten zu senken, optimieren Sie die Wandstärke, wählen Sie die richtigen Materialien aus und verwenden Sie größere Werkzeuge für eine effiziente Bearbeitung.

F: Was ist die empfohlene Mindestwandstärke für die CNC-Bearbeitung?

A: Bei Metallen sollten die Wände mindestens 0,8 mm dick sein, bei Kunststoffen 1,5 mm, um übermäßige Bearbeitungszeit und -kosten zu vermeiden.

F: Warum ist Werkzeugverschleiß bei der CNC-Bearbeitung dünner Wände ein Problem?

A: Dünne Wände erfordern mehrere Durchgänge, was den Werkzeugverschleiß erhöht, was die Bearbeitungszeit verlängert und die Kosten bei der CNC-Bearbeitung erhöht.

F: Wie kann die mehrachsige CNC-Bearbeitung bei dünnwandigen Konstruktionen hilfreich sein?

A: Die mehrachsige CNC-Bearbeitung verkürzt die Rüstzeiten und verbessert die Präzision, was zu einer höheren Effizienz und geringeren Kosten bei der Dünnwandbearbeitung führt.

F: Welche Materialien eignen sich am besten für die CNC-Bearbeitung dünner Wände?

A: Materialien wie Aluminiumlegierungen und bestimmte Kunststoffe lassen sich aufgrund ihrer Steifigkeit und Bearbeitbarkeit leichter für dünne Wände bearbeiten, was die Kosten senkt.
