5-Achse 18 m groß

Anteil an:

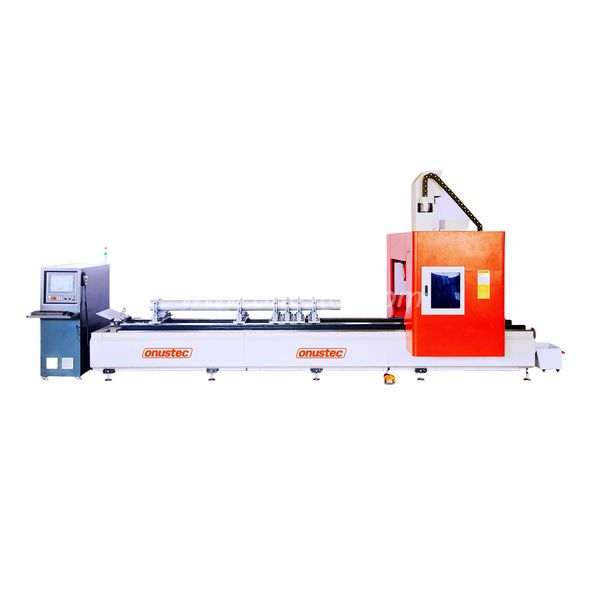

Dieses 5-Achsen große CNC-Maschinenprofil-Bearbeitungszentrum gilt für die Verarbeitung von Aluminium-Metallverbindungsprofilen. Er übernimmt kreative Designkonzepte und Produktionstechniken gemäß den europäischen hohen Standards und der kontinuierlichen Optimierung.

Es übernimmt Deutschland Siemens professionelles Industriesystem mit einfach betriebener Man-Machine-Konversationsinterface und kreativ zusätzlicher Windows-PC auf der Steuerungsstation, um das Programm mit DXF-Dateien zu bearbeiten, Schrittdateien (Deutschland-3D-Software ist optional) in das NC-System übertragen.

Es nimmt Gussmaschinenkopf- und Gussklemmgerät sowie berühmte Hochgenauigkeitsspindel, Reduer, Kugelschraube, Zahnrad und Ritzel, linearer Leitfaden, insbesondere unsere leistungsstarken professionellen, gut ausgebildeten Montage -Technik -Technik, die den großen Verarbeitungsbereich für große und zusammengesetzte und Kurvenprofile sowie die Maschine mit hohen Standardverarbeitungsanforderungen gewährleistet.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Merkmale

· 5-Achsen-Profilbearbeitungszentrum

· Entwickelt für die wirtschaftliche und effiziente Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen

· Alle Vorgänge wie Routing, Bohren, Tippen, Fadenmahlen, Kerben und Sägen werden durchgeführt, während die Profilleiste stationär ist, um die Profilflächen zu schützen

· 6-seitige Bearbeitung. Von unten mit einem Winkelkopf (optional)

· Ausgestattet mit 8 Werkzeugen+1 Big Saw Saw Blade neben dem Dachwerkzeugmagazin ermöglicht eine schnelle Bearbeitung und kurze Werkzeugwechselzeit, wodurch die Bearbeitungszyklen optimiert werden können

· Autoklemmevermeidungssystem verbessert die Effizienz und Sicherheit

· Bediener -CAM -Software mit grafischer 3D -Anzeige von Werkstücken (optional)

· Hochvorbereitete Schleif- und Haltbarkeitsrock und Ritzel, Kugelschraube, lineare Führung sorgt für eine glatte und genaue Bearbeitung.

Auch

· Schutz des elektronischen Lichtvorhangs für die Sicherheit des Bedieners

· Zwei separate Arbeitszonen ermöglichen die Bearbeitung im Shuttle -Betrieb (optional)

· 18,5 'Panel -PC, USB -Ports und Netzwerkverbindung

· Automatisches Zentralölschmiersystem

· 5-Achsen-Controller

· Camquix (optional)

Optionen

· Shuttle -Betrieb für die Arbeit an zwei Seiten

· Winkel -Routing -Kopf zur Bearbeitung von unten

· Automatischer Werkzeugsensor und Längenmessung

· Auto -Chips -Fördersystem

· Barcode -Scanner

· Etikettendrucker

· Werkzeughalter

· Collet Chuck

· Sägekopf

· Werkzeuge

Modellnummer	OYT-C658
Reisehub
X-Achse	18000 mm
Y-Achse	600 mm
Z-Achse	500 mm
A-Achse	± 120 ° (größer als 0-180 °)
C-Achse	± 230 ° (größer als links und rechts 0-360 °)
Fütterung
Achse	X	Y	Z	C	A
Fütterungsgeschwindigkeit	70 m/min	40 m/min	40 m/min	74 °/s	74 °/s
Servomotor	3,55 kW	3,55 kW	3,55 kW	0,82 kW	0,82 kW
Positionierungsgenauigkeit (300 mm)	± 0,05 mm	± 0,05 mm	± 0,02 mm	<12 ''	<12 ''
Spindel
Leistung	17.0kW
Max. Geschwindigkeit	24000 U / min
5-Achsenkopf	HSK F63/BT40
Werkzeugmagazin
Magazintyp	Regenschirm
Tool Shank	HSK F63/BT40
Kapazität	8+1
Werkzeugveränderungszeit	3-5s
Fixed Blade Dia.	400 mm (500 mm optional)
Vermeidung von Arbeitstabelle	Automatische Klemmvermeidung
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 MPA 600 l/min
Kühlung
Verarbeitung	Nebelspray -Kühlsystem
Spindel	Ölkühlung
Schmierung
Kugelschraube	Automatisches Zentralölschmiersystem
Linearanleitung	Automatisches Zentralölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Chip -Fördersystem
Schutz
Maschinenschutz	Schutz Türen
	Schutz des elektronischen Lichtvorhangssensors
Maschinendaten
Dimension (LXWXH)	21500x3600x2800mm
Gewicht	15000 kg
Betriebsanforderungen
Strom	29 kW 3PHASE
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schwimmendem Staub, ätzende Luft schützen
Erdungswiderstand	<10 Ω

Modellnummer	OYT-C658
Reisehub
X-Achse	18000 mm
Y-Achse	600 mm
Z-Achse	500 mm
A-Achse	± 120 ° (größer als 0-180 °)
C-Achse	± 230 ° (größer als links und rechts 0-360 °)
Fütterung
Achse	X	Y	Z	C	A
Fütterungsgeschwindigkeit	70 m/min	40 m/min	40 m/min	74 °/s	74 °/s
Servomotor	3,55 kW	3,55 kW	3,55 kW	0,82 kW	0,82 kW
Positionierungsgenauigkeit (300 mm)	± 0,05 mm	± 0,05 mm	± 0,02 mm	<12 ''	<12 ''
Spindel
Leistung	17.0kW
Max. Geschwindigkeit	24000 U / min
5-Achsenkopf	HSK F63/BT40
Werkzeugmagazin
Magazintyp	Regenschirm
Tool Shank	HSK F63/BT40
Kapazität	8+1
Werkzeugveränderungszeit	3-5s
Fixed Blade Dia.	400 mm (500 mm optional)
Vermeidung von Arbeitstabelle	Automatische Klemmvermeidung
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 MPA 600 l/min
Kühlung
Verarbeitung	Nebelspray -Kühlsystem
Spindel	Ölkühlung
Schmierung
Kugelschraube	Automatisches Zentralölschmiersystem
Linearanleitung	Automatisches Zentralölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Chip -Fördersystem
Schutz
Maschinenschutz	Schutz Türen
	Schutz des elektronischen Lichtvorhangssensors
Maschinendaten
Dimension (LXWXH)	21500x3600x2800mm
Gewicht	15000 kg
Betriebsanforderungen
Strom	29 kW 3PHASE
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schwimmendem Staub, ätzende Luft schützen
Erdungswiderstand	<10 Ω

5-Achse 18 m groß
