Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2026-01-13 Herkunft:Powered
Die CNC-Programmierung (Computer Numerical Control Programming) revolutioniert die Fertigungswelt. Wie werden digitale Designs in präzise, reale Teile umgewandelt? Dieser Prozess ist das Rückgrat von Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und der Medizinbranche, in denen Präzision von entscheidender Bedeutung ist. In diesem Artikel werden wir die Definition, Typen und Software untersuchen, die bei der CNC-Programmierung verwendet werden. Sie erfahren, wie es die Effizienz steigert, komplexe Aufgaben automatisiert und moderne Produktionssysteme vorantreibt.
Bei der CNC-Programmierung geht es darum, detaillierte Anweisungen zu erstellen, die CNC-Maschinen bei der Ausführung präziser Aufgaben wie Schneiden, Bohren und Fräsen unterstützen. Der Prozess beginnt mit einem CAD-Modell, einem digitalen Entwurf des herzustellenden Teils. Diese Modelle werden dann mithilfe von Computer-Aided Manufacturing (CAM)-Software in maschinenlesbaren G-Code umgewandelt. G-Code versorgt die Maschine mit allen notwendigen Daten über Werkzeugwege, Vorschubgeschwindigkeiten und Geschwindigkeiten, die für die präzise Herstellung des Teils erforderlich sind. Durch die CNC-Programmierung wird sichergestellt, dass die Maschine diese Aufgaben mit minimalem menschlichen Eingriff ausführt und so die Produktionseffizienz maximiert.
Die CNC-Programmierung basiert auf mehreren Schlüsselkomponenten, die zusammenarbeiten, um präzise Fertigungsergebnisse sicherzustellen. In der folgenden Tabelle sind diese Komponenten, ihre Funktionen, Anwendungen, technischen Spezifikationen und Überlegungen aufgeführt.
| Komponentenfunktion | Anwendungsschlüssel | Technische Spezifikationen | Überlegungen | CAM-Software |
|---|---|---|---|---|
| CNC-Maschinensteuereinheit | Interpretiert programmierte Anweisungen und steuert Maschinenbewegungen | Steuert Maschinenaktionen wie Schneiden, Bohren und Fräsen | Prozessorgeschwindigkeit: 500 MHz bis 3 GHz; Steuerungssystemtyp: offener/geschlossener Regelkreis | Stellen Sie sicher, dass die Steuereinheit den Fähigkeiten der Maschine entspricht |
| Werkzeuge | Verantwortlich für den Materialabtrag vom Werkstück | Wird zum Schneiden, Formen, Bohren und Fräsen verwendet | Werkzeugtypen: Schaftfräser, Bohrer, Drehmaschinen; Werkzeugmaterial: Hartmetall, Schnellarbeitsstahl | Die Werkzeugauswahl muss mit der Materialart und dem gewünschten Schnitt übereinstimmen |
| Feedback-Geräte | Bietet Echtzeitdaten zur Position der Maschine | Wird zur präzisen Positionierung und Fehlerkorrektur verwendet | Sensortyp: Encoder, lineare Maßstäbe; Genauigkeit: 0,01 mm bis 0,1 mm | Für eine genaue Rückmeldung ist eine regelmäßige Kalibrierung erforderlich |
| Antriebssysteme | Wandelt elektrische Signale in mechanische Bewegung um | Führt die Bewegung der CNC-Maschine entlang bestimmter Achsen | Motortypen: Schrittmotor, Servo; Drehmoment: 0,1 Nm bis 100 Nm; Geschwindigkeit: bis zu 10.000 U/min | Es ist entscheidend, die Motorleistung an die Maschinengröße und -last anzupassen |
Tipp: Berücksichtigen Sie bei der Auswahl von Komponenten für CNC-Systeme stets die Kompatibilität zwischen Maschinensteuerung, Feedback-Geräten und Antriebssystemen, um optimale Leistung und Präzision zu gewährleisten.
G-Code ist die primäre Sprache, die in der CNC-Programmierung verwendet wird. Es besteht aus einer Reihe von Befehlen, die die Bewegung von CNC-Maschinen steuern. Diese Befehle weisen die Maschine an, wie sie sich bewegen soll, wohin sie sich bewegen soll und wann sie anhalten soll. Zu den gängigen G-Codes gehören G00 für schnelle Positionierung, G01 für lineare Interpolation und G02/G03 für kreisförmige Interpolation. Diese Codes teilen der Maschine genau mit, wie sie auf den in der Programmierung definierten Werkzeugwegen navigieren soll. Bei der CNC-Bearbeitung ist das Verständnis und die korrekte Anwendung des G-Codes von grundlegender Bedeutung, um qualitativ hochwertige und präzise Ergebnisse zu erzielen.
Die manuelle CNC-Programmierung ist die grundlegendste Form der CNC-Programmierung, bei der der Programmierer jeden Befehl manuell in die Steuerkonsole der Maschine eingibt. Diese Methode erfordert ein tiefes Verständnis der Maschinenoperationen und der G-Code-Syntax. Obwohl die manuelle Programmierung eine präzise Steuerung ermöglicht, ist sie zeitaufwändig und anfällig für menschliche Fehler. Es wird hauptsächlich für einfache Teile oder in Situationen verwendet, in denen keine CAD/CAM-Software verfügbar ist. Im Vergleich zu modernen Methoden wie der CAM-Programmierung, die Automatisierung und Fehlerreduzierung bieten, ist sie jedoch weniger effizient.
Die CAM-Programmierung nutzt spezielle Software, um CNC-Programme auf Basis von CAD-Modellen zu erstellen. Die Software wandelt das Teiledesign in Werkzeugwege um und generiert automatisch den entsprechenden G-Code. Die CAM-Programmierung ist die gebräuchlichste und bevorzugte Methode, da sie im Vergleich zur manuellen Programmierung schneller, genauer und weniger fehleranfällig ist. CAM-Software ermöglicht die effiziente Programmierung komplexer Teile, die Visualisierung von Werkzeugwegen und die Bereitstellung erweiterter Funktionen wie Simulation, um potenzielle Fehler vor der eigentlichen Bearbeitung zu erkennen. Diese Art der Programmierung ist besonders nützlich für die Massenproduktion.
Die Konversations-CNC-Programmierung vereinfacht den Prozess, indem sie es dem Bediener ermöglicht, Programme direkt auf dem Bedienfeld der Maschine zu erstellen. Anstatt rohen G-Code einzugeben, werden Bediener aufgefordert, Antworten auf Fragen zu geben oder Parameter für Werkzeugwege, Geschwindigkeiten und Vorschübe einzugeben. Diese benutzerfreundliche Oberfläche ist ideal für Bediener, die an einfacheren Aufgaben oder der Prototypenerstellung arbeiten. Die Dialogprogrammierung ist zwar einfach zu verwenden, beschränkt sich jedoch in der Regel auf grundlegende Vorgänge und bietet nicht die erweiterten Funktionen der CAM-Programmierung für komplexe Teile.
Mithilfe von CAD-Software (Computer-Aided Design) werden 2D- und 3D-Modelle der zu fertigenden Teile erstellt. Diese digitalen Modelle sind die Grundlage der CNC-Programmierung. Mit CAD-Softwaretools wie SolidWorks und AutoCAD können Designer präzise Modelle mit detaillierten Spezifikationen entwickeln. Sobald das Design fertiggestellt ist, wird es zur Werkzeugweggenerierung und G-Code-Erstellung in die CAM-Software exportiert. CAD-Software trägt dazu bei, sicherzustellen, dass das Design präzise und vollständig ist, und verringert so das Risiko von Fehlern bei der Bearbeitung.

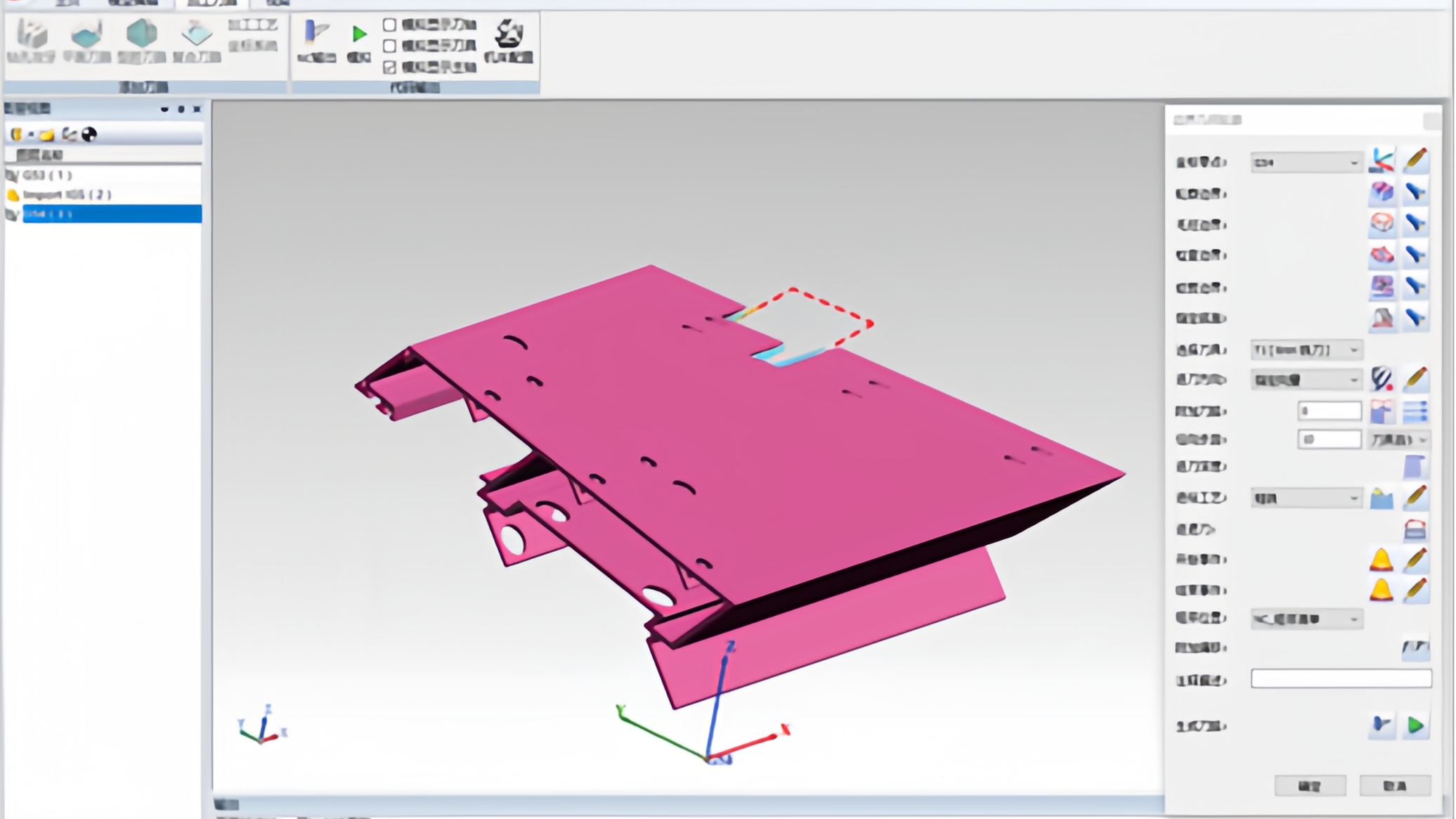

Mithilfe von CAM-Software (Computer-Aided Manufacturing) werden CAD-Modelle in maschinenlesbare Anweisungen für CNC-Maschinen übersetzt. Beliebte CAM-Softwaretools wie Mastercam, Fusion 360 und SolidCAM automatisieren den Prozess der Generierung von Werkzeugwegen und G-Code. Mit diesen Werkzeugen können CNC-Programmierer Bearbeitungsvorgänge, Werkzeugauswahl und Schnittparameter effizient definieren. CAM-Software spart nicht nur Zeit, sondern reduziert auch menschliche Fehler, indem sie den Bearbeitungsprozess simuliert und potenzielle Probleme wie Werkzeugkollisionen erkennt, bevor mit der Bearbeitung begonnen wird.
| Funktionsschlüsselfunktionen | Anwendungsbeispiel | Software | G | -Code |
|---|---|---|---|---|
| Mastercam | Konvertiert CAD-Designs in G-Code | Leistungsstark für mehrachsige Bearbeitung und Werkzeugwegoptimierung | Luft- und Raumfahrt, Automobil, Formenbau | Mastercam X8 |
| Fusion 360 | Hybride CAD/CAM-Lösung | Cloudbasiert, integriert CAD und CAM | Kleine und mittlere Unternehmen, Rapid Prototyping | Fusion 360 |
| SolidCAM | Vollständig in SolidWorks integriert | iMachining-Technologie für schnelleres Schneiden | Präzisionsbearbeitung, Branchen, die SolidWorks nutzen | SolidWorks CAM |
| GibbsCAM | CAM-Software mit benutzerfreundlicher Oberfläche | Schnelle Programmierung für Fräsen, Drehen und Multitasking | Allgemeine Bearbeitung, Medizin, Luft- und Raumfahrt | GibbsCAM V11 |
| Vectric Aspire | Spezialisiert auf CNC-Fräsen und Gravieren | Intuitive Benutzeroberfläche, erweiterte Gravurfunktionen | Holzbearbeitung, Schilderherstellung, Möbelherstellung | Aspire V10 |

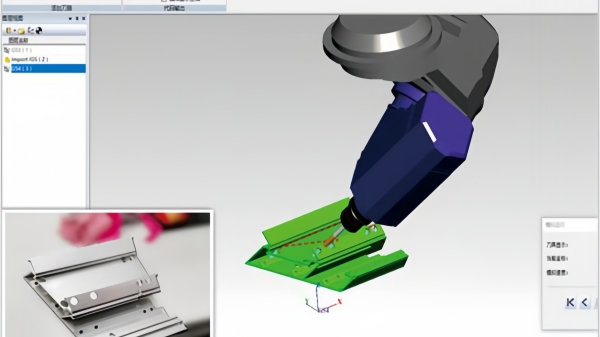

Simulationssoftware spielt eine entscheidende Rolle bei der CNC-Programmierung, indem sie den G-Code virtuell testet, bevor er auf der CNC-Maschine ausgeführt wird. Dadurch können Programmierer überprüfen, ob die Werkzeugwege korrekt sind und keine Kollisionen oder Fehler im Programm vorliegen. Mithilfe einer Nachbearbeitungssoftware wird der G-Code an bestimmte CNC-Maschinensteuerungen angepasst, um Kompatibilität sicherzustellen und den Bearbeitungsprozess zu optimieren. Es übersetzt die Werkzeugwegdaten in maschinenspezifische Anweisungen und ermöglicht so einen reibungslosen Betrieb auf verschiedenen CNC-Maschinen.
G-Codes sind wichtige Anweisungen in der CNC-Programmierung, die die Bewegung und den Betrieb von Werkzeugmaschinen steuern. Verschiedene G-Codes repräsentieren verschiedene Funktionen wie lineare Interpolation, schnelle Positionierung und kreisförmige Interpolation. Das Verständnis dieser G-Codes trägt dazu bei, die Effizienz und Genauigkeit der Programmierung zu erhöhen.
| - | Funktion | Anwendungsgeschwindigkeit | /Steuerung | Beispielverwendung |
|---|---|---|---|---|
| G00 | Schnelle Positionierung | Wird für schnelle Bewegungen zwischen Werkzeugpfaden verwendet | Am schnellsten | G00 X100 Y100 Z50 (Werkzeug schnell auf X100, Y100, Z50 positionieren) |
| G01 | Lineare Interpolation | Bewegt das Werkzeug in einer geraden Linie | Kontrollierte Vorschubgeschwindigkeit | G01 X200 Y200 F150 (Werkzeug bewegt sich geradlinig mit einer Vorschubgeschwindigkeit von 150 Einheiten pro Minute) |
| G02 | Kreisinterpolation im Uhrzeigersinn | Bewegt das Werkzeug entlang eines Bogens im Uhrzeigersinn | Variable Vorschubgeschwindigkeit | G02 X200 Y200 I50 J50 F200 (Bewegung im Uhrzeigersinn mit spezifischer Vorschubgeschwindigkeit) |
| G03 | Kreisinterpolation gegen den Uhrzeigersinn | Bewegt das Werkzeug entlang eines Bogens gegen den Uhrzeigersinn | Variable Vorschubgeschwindigkeit | G03 X200 Y200 I50 J50 F200 (Bewegung gegen den Uhrzeigersinn mit spezifischer Vorschubgeschwindigkeit) |
| G17 | Auswahl der XY-Ebene | Definiert die Ebene für die Kreisinterpolation | - | G17 (Wählt die XY-Ebene für weitere Kreisbewegungen) |
| G90 | Absolute Positionierung | Positionen werden relativ zu einem festen Punkt (normalerweise dem Ursprung) festgelegt. | Fester Bezugspunkt | G90 (Positionen mit absoluten Koordinaten) |
| G91 | Inkrementelle Positionierung | Positionen werden relativ zur aktuellen Position festgelegt | Relativ | G91 (Positionen mit relativen Koordinaten) |
Tipp: Stellen Sie bei der Verwendung von G-Codes sicher, dass Sie das Koordinatensystem (absolut oder inkrementell) richtig auswählen, um unnötige Programmierfehler zu vermeiden.
M-Codes werden zur Steuerung von Zusatzfunktionen von CNC-Maschinen wie Spindelsteuerung, Werkzeugwechsel und Kühlmittelaktivierung verwendet. Diese Codes ergänzen G-Codes, um sicherzustellen, dass die Maschine während des Bearbeitungsprozesses alle erforderlichen Vorgänge ausführt.
| M-Code | - | Funktion | Anwendungssteuerungsaspekt | Beispielverwendung |
|---|---|---|---|---|
| M03 | Spindel ein (im Uhrzeigersinn) | Startet die Spindel im Uhrzeigersinn | Spindel | M03 S1000 (Spindel mit 1000 U/min starten) |
| M04 | Spindel ein (gegen den Uhrzeigersinn) | Startet die Spindel gegen den Uhrzeigersinn | Spindel | M04 S1200 (Spindel mit 1200 U/min starten, gegen den Uhrzeigersinn) |
| M05 | Spindelstopp | Stoppt die Spindel | Spindel | M05 (Spindel stoppen) |
| M06 | Werkzeugwechsel | Befiehlt der Maschine, das Werkzeug zu wechseln | Werkzeuge | M06 T01 (Wechsel zu Werkzeug 1) |
| M08 | Kühlmittel an | Aktiviert das Kühlmittelsystem | Kühlmittelsystem | M08 (Kühlmittel einschalten) |
| M09 | Kühlmittel aus | Deaktiviert das Kühlmittelsystem | Kühlmittelsystem | M09 (Kühlmittel abstellen) |
| M30 | Programmende | Beendet das Programm und setzt die Maschine zurück | Programmsteuerung | M30 (Programm beenden) |
Tipp: Stellen Sie beim Ausführen von M-Codes sicher, dass sich die Maschine im richtigen Zustand befindet, insbesondere beim Werkzeugwechsel oder bei der Spindelsteuerung, um Schäden an der Maschine oder den Werkzeugen zu vermeiden.
Neben G- und M-Codes gibt es weitere Codes, die bei der CNC-Programmierung zur Steuerung verschiedener Aspekte des Bearbeitungsprozesses verwendet werden. T-Codes geben die Werkzeugnummer oder den Werkzeugversatz an, während S-Codes die Spindeldrehzahl festlegen. F-Codes steuern die Vorschubgeschwindigkeit und bestimmen, wie schnell sich das Werkzeug entlang der programmierten Bahn bewegt. D-Codes werden für Werkzeugversätze und N-Codes für manuell geschriebene Konvertierungen verwendet. Das Verständnis dieser Codes hilft CNC-Programmierern, den Bearbeitungsprozess zu optimieren und Genauigkeit sicherzustellen.
Mastercam ist eines der am häufigsten verwendeten CAM-Softwarepakete in der CNC-Programmierbranche. Es bietet leistungsstarke Funktionen für einfache und komplexe Bearbeitungsaufgaben. Mastercam ermöglicht die Generierung von Werkzeugwegen, die Erstellung von G-Code und die Simulation von Bearbeitungsvorgängen. Seine benutzerfreundliche Oberfläche und der große Funktionsumfang machen es zu einer beliebten Wahl für CNC-Programmierer in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und dem Formenbau. Mastercam ist insbesondere für seine Fähigkeit bekannt, die Mehrachsenbearbeitung problemlos zu bewältigen.
Fusion 360 ist eine cloudbasierte CAD/CAM-Software, die von Autodesk entwickelt wurde. Es integriert sowohl CAD- als auch CAM-Funktionen und ist somit ideal für Unternehmen, die einen optimierten Arbeitsablauf benötigen. Fusion 360 ist aufgrund seiner Erschwinglichkeit und Benutzerfreundlichkeit bei kleinen und mittleren Unternehmen beliebt. Es unterstützt 3D-Modellierung, Werkzeugweggenerierung und G-Code-Erstellung auf einer einzigen Plattform. Fusion 360 bietet außerdem erweiterte Simulationsfunktionen, die es Programmierern ermöglichen, ihre Werkzeugwege zu überprüfen und den Bearbeitungsprozess zu optimieren, bevor die Produktion beginnt.
SolidWorks CAM ist eine CAD/CAM-Hybridlösung, die sich nahtlos in SolidWorks integrieren lässt. Damit können Benutzer CNC-Programme direkt aus ihren SolidWorks-Entwürfen erstellen. SolidWorks CAM ist ideal für Unternehmen, die SolidWorks bereits für ihre CAD-Anforderungen verwenden. Die Software vereinfacht die Werkzeugweggenerierung und G-Code-Erstellung und ist damit ein wertvolles Werkzeug für CNC-Programmierer. SolidWorks CAM bietet außerdem erweiterte Funktionen wie die Feature-Erkennung, die den Programmierprozess für bestimmte Teilefeatures automatisiert.
Der erste Schritt beim Schreiben von CNC-Code ist der Export des CAD-Modells in eine CAM-Software. CAD-Modelle werden normalerweise in Software wie SolidWorks oder AutoCAD entworfen und sobald der Entwurf abgeschlossen ist, wird er in CAM-Software wie Mastercam oder Fusion 360 exportiert. Das CAD-Modell dient als Grundlage für die Generierung von Werkzeugwegen und G-Code.
Sobald sich das CAD-Modell in der CAM-Software befindet, besteht der nächste Schritt darin, die Bearbeitungsvorgänge zu definieren und Werkzeugwege zu generieren. Werkzeugwege sind die Pfade, denen das Werkzeug folgt, um Material vom Werkstück zu entfernen. Mit CAM-Software können Benutzer diese Pfade visualisieren und den Bearbeitungsprozess simulieren, um mögliche Fehler wie Werkzeugkollisionen oder falsche Geschwindigkeiten zu überprüfen.
Nach der Überprüfung der Werkzeugwege und der Generierung des G-Codes besteht der nächste Schritt darin, den Code an die CNC-Maschine zu übertragen. Dies kann über USB, direkte Netzwerkübertragung oder eine lokale Verbindung erfolgen. Sobald der G-Code in die Maschine geladen ist, kann der Bediener den Bearbeitungsprozess starten und die CNC-Maschine folgt den Anweisungen im G-Code, um das Teil zu produzieren.
Die CNC-Programmierung ist in der modernen Fertigung von entscheidender Bedeutung und ermöglicht eine hohe Präzision und Effizienz bei der Herstellung komplexer Teile. Durch die Umwandlung von CAD-Entwürfen in G-Code werden menschliche Eingriffe minimiert und die Produktionsgenauigkeit erhöht. Verschiedene Arten der CNC-Programmierung, einschließlich manueller, CAM- und Dialogprogrammierung, bieten jeweils einzigartige Vorteile. Auswahl der richtigen CNC-Programmiersoftware, wie zum Beispiel Guangzhou Onustec Group Ltd. sorgt mit seinen Produkten für optimale Bearbeitungsergebnisse. Guangzhou Onustec Group Ltd. bietet branchenführende Lösungen, die Präzision und Produktivität steigern und die CNC-Programmierung zu einem unverzichtbaren Bestandteil der heutigen Fertigungslandschaft machen.
A: Bei der CNC-Programmierung werden Anweisungen für CNC-Maschinen erstellt und CAD-Entwürfe in maschinenlesbaren G-Code für Aufgaben wie Schneiden, Bohren und Fräsen umgewandelt.
A: CNC-Programmierung automatisiert komplexe Aufgaben, minimiert menschliche Eingriffe und verbessert Präzision, Geschwindigkeit und Gesamtproduktionseffizienz in Branchen wie der Luft- und Raumfahrt sowie der Automobilindustrie.
A: Die Haupttypen sind die manuelle CNC-Programmierung, die CAM-Programmierung (Computer Aided Manufacturing) und die CNC-Konversationsprogrammierung, die jeweils für unterschiedliche Komplexitätsstufen geeignet sind.
A: Zur gängigen Software gehören CAD-Tools zum Entwerfen von Teilen, CAM-Software wie Mastercam zum Generieren von G-Code und Simulationstools zur Überprüfung von Werkzeugwegen bei der CNC-Bearbeitung.
A: Die Wahl hängt von Ihren Produktionsanforderungen ab. Software wie Fusion 360 und Mastercam bieten eine Reihe von Funktionen sowohl für einfache als auch komplexe CNC-Bearbeitungsvorgänge.
