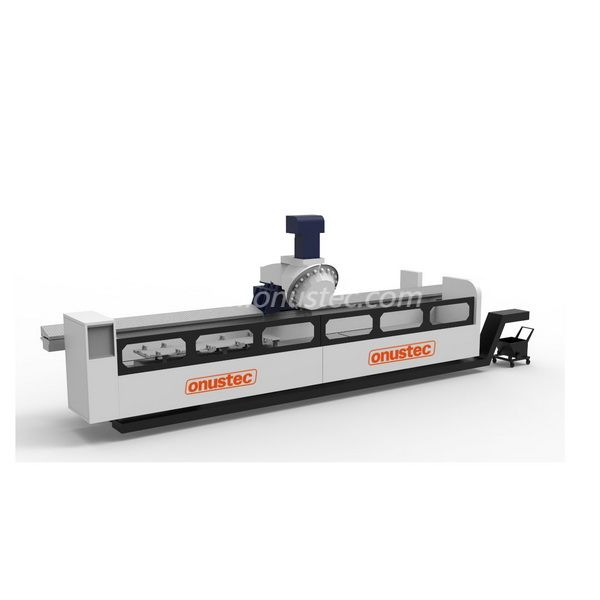

3-Achse-Metall-Aluminium-CNC-Profilbearbeitungszentrum mit schwerem Duty

Anteil an:

Dieses 3-Achsen-CNC-Metall-Aluminiumprofil-Bearbeitungszentrum für CNC-Metall-Aluminium-Profile ist für eine dicke industrielle Aluminium-Metall-Profil-Machung anwendbar. Es werden kreative Designkonzepte und -produktionstechniken entsprechend den europäischen hohen Standards und kontinuierlichen Optimierung verwendet.

Es übernimmt Deutschland Siemens professionelles Industriesystem mit einfach betriebener Man-Machine-Konversationsinterface und kreativ zusätzlicher Windows-PC auf der Steuerungsstation, um das Programm mit DXF-Dateien zu bearbeiten, Schrittdateien (Deutschland-3D-Software ist optional) in das NC-System übertragen.

Es nimmt Gussmaschinenkopf- und Gussklemmgerät sowie berühmte Hochgenauigkeitsspindel, Reduser, Kugelschraube, Zahnrad und Ritzel, linearer Leitfaden, insbesondere unsere leistungsstarken professionellen, gut ausgebildeten Montage -Technik -Technik, die den großen Verarbeitungsbereich für große und zusammengesetzte und Kurvenprofile und die Maschine mit hohen Standardverarbeitungsanforderungen gewährleistet.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Merkmale

· Hochleistungs-3-Achsen-Profilbearbeitungszentrum

· Ausgelegt für die wirtschaftliche und effiziente Bearbeitung von Profilen für industrielle Aluminium- und Eisenstahl

· Alle Vorgänge wie Routing, Bohren, Tippen, Fadenmahlen, Kerben und Sägen werden durchgeführt, während die Profilleiste stationär ist, um die Profilflächen zu schützen

· 16 Werkzeuge Fast Turrate Tool Magazine ermöglicht eine schnelle Bearbeitung und kurze Werkzeugwechselzeit, wodurch die Bearbeitungszyklen optimiert werden

· BT30 -Spindel bietet eine leistungsstarke Bearbeitungsfähigkeit für verschiedene Anwendungen

· Rotary C -Achse ist zur kontinuierlichen Bearbeitung von -90 ° bis +90 ° verfügbar (optional)

· Zwei separate Arbeitszonen ermöglichen die Bearbeitung im Shuttle -Betrieb (optional)

· Halbversiegelte Schutztüren für einen sicheren Betrieb

· Automatisches Zentralölschmiersystem

· 3-Achsen-Controller

· Camquix (optional)

Optionen

· Shuttle -Betrieb für die Arbeit an zwei Seiten

· Winkel -Routing -Kopf zur Bearbeitung von unten

· Automatischer Werkzeugsensor und Längenmessung

· Auto -Chips -Fördersystem

· Barcode -Scanner

· Etikettendrucker

· Werkzeughalter

· Collet Chuck

· Collets

· Sägeklingen

· Werkzeuge

Verwandte Produkte

Hochleistungs -Digital -Display Single Head Gehrersäge

4-Achse Cat40 Heavy Duty CNC-Bearbeitungszentrum

4-Achsen-Metallprofil BT40 CNC-Bearbeitungszentrum

Große schwere Einkopfsäge

3-Achsen-CNC-Profilbearbeitungszentrum

5-Achse 18 m groß

4-Achsen-CNC-Profilbearbeitungszentrum mit hoher Präzision

3-Achse BT40 Heavy Duty CNC-Profilbearbeitungszentrum

3-Achse BT30 Heavy Duty CNC-Profilbearbeitungszentrum

5-Achsen-Fassadenverbindungswinkel CNC-Einzelkopfsäge

Heavy Duty Single Head Gehrer Säge

Hochleistungs -CNC -Doppel -Gehrungssäge für Türen und Fenster

Hochleistungs -Digital -Display Doppelkopf -Gehrungssäge

5-Achsen-Aluminium-CNC-Profilbearbeitungszentrum

4-Achsen-Aluminium-Vorhangwandfassade CNC-Bearbeitungszentrum

3-Achse schnelles Aluminium-CNC-Profilbearbeitungszentrum

Produkte nach Anwendung

FASSADE
Türen & Windows
SOLAR
Aluminiumbrücke
Neues Energiefahrzeug
Eisenbahntransit
Smart Home
Luft- und Raumfahrt

Modellnummer	OYT-BT30
Reisehub
X-Achse	4500 mm
Y-Achse	400 mm
Z-Achse	300 mm
Entfernung vom Ende der Spindel bis zum Arbeitstable	50 mm
Arbeitstisch
Dimension (l*w)	4500 × 400 mm
Max. Lagergewicht	5000 kg
T Groove Breite	18 mm
T Groove Qty./Center Dis.	4pcs/140 mm
Fütterung
Achse	X	Y	Z
Schnelle Geschwindigkeit	60 m/min	28 m/min	28 m/min
Max. Fütterungsgeschwindigkeit	60 m/min	28 m/min	28 m/min
Bearbeitungsgeschwindigkeit	0-15000 mm/min	0-15000 mm/min	0-15000 mm/min
Positionierungsgenauigkeit	± 0,05 mm	± 0,03 mm	± 0,03 mm
Repositionierungsgenauigkeit	± 0,05 mm/300 mm	± 0,05 mm/300 m	± 0,05 mm/300 mm
Servomotor
Leistung	2,5 kW	2,0 kW	2,0 kW
Geschwindigkeit	3000 U / min	3000 U / min	3000 U / min
Spindel
Leistung	5,5 kW mechanisch
Geschwindigkeit	12000 U / min
Fahrtyp	Direkt
Gleichgewichtsniveau	G1 (ISO1940)
Montagerichtung	Vertikal
Werkzeugmagazin
Magazintyp	Scheibe
Tool Shank	BT30
Kapazität	16
Werkzeugänderungszeit	2-3s
Werkzeuglimit
Max. Dia.	Ф80mm
Max. Länge	350 mm
Max. Gewicht	8000g
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 MPA 600 l/min
Kühlung
Verarbeitung	Wasserrecycle -Kühlsystem/0,65 kW
Spindel	Ölkühlung
Schmierung
Kugelschraube	Automatisches Ölschmiersystem
Linearanleitung	Automatisches Ölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Chip -Fördersystem 0,75 kW
Schutz
Maschinenschutz	Halbversiegelte Schutzentür
Guide Rail Protection	X Concertina -Bewegungsschutz
Maschinendaten
Dimension (LXWXH)	6600 mmx2800mmx3300mm
Gewicht	6000 kg
Betriebsanforderungen
Strom	21 kW 3PHASE
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schwimmendem Staub, ätzende Luft schützen
Erdungswiderstand	<10 Ω

Modellnummer	OYT-BT30
Reisehub
X-Achse	4500 mm
Y-Achse	400 mm
Z-Achse	300 mm
Entfernung vom Ende der Spindel bis zum Arbeitstable	50 mm
Arbeitstisch
Dimension (l*w)	4500 × 400 mm
Max. Lagergewicht	5000 kg
T Groove Breite	18 mm
T Groove Qty./Center Dis.	4pcs/140 mm
Fütterung
Achse	X	Y	Z
Schnelle Geschwindigkeit	60 m/min	28 m/min	28 m/min
Max. Fütterungsgeschwindigkeit	60 m/min	28 m/min	28 m/min
Bearbeitungsgeschwindigkeit	0-15000 mm/min	0-15000 mm/min	0-15000 mm/min
Positionierungsgenauigkeit	± 0,05 mm	± 0,03 mm	± 0,03 mm
Repositionierungsgenauigkeit	± 0,05 mm/300 mm	± 0,05 mm/300 m	± 0,05 mm/300 mm
Servomotor
Leistung	2,5 kW	2,0 kW	2,0 kW
Geschwindigkeit	3000 U / min	3000 U / min	3000 U / min
Spindel
Leistung	5,5 kW mechanisch
Geschwindigkeit	12000 U / min
Fahrtyp	Direkt
Gleichgewichtsniveau	G1 (ISO1940)
Montagerichtung	Vertikal
Werkzeugmagazin
Magazintyp	Scheibe
Tool Shank	BT30
Kapazität	16
Werkzeugänderungszeit	2-3s
Werkzeuglimit
Max. Dia.	Ф80mm
Max. Länge	350 mm
Max. Gewicht	8000g
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 MPA 600 l/min
Kühlung
Verarbeitung	Wasserrecycle -Kühlsystem/0,65 kW
Spindel	Ölkühlung
Schmierung
Kugelschraube	Automatisches Ölschmiersystem
Linearanleitung	Automatisches Ölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Chip -Fördersystem 0,75 kW
Schutz
Maschinenschutz	Halbversiegelte Schutzentür
Guide Rail Protection	X Concertina -Bewegungsschutz
Maschinendaten
Dimension (LXWXH)	6600 mmx2800mmx3300mm
Gewicht	6000 kg
Betriebsanforderungen
Strom	21 kW 3PHASE
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schwimmendem Staub, ätzende Luft schützen
Erdungswiderstand	<10 Ω
