Automatische Montagelinie für Türen und Fensterfassaden

Merkmale​

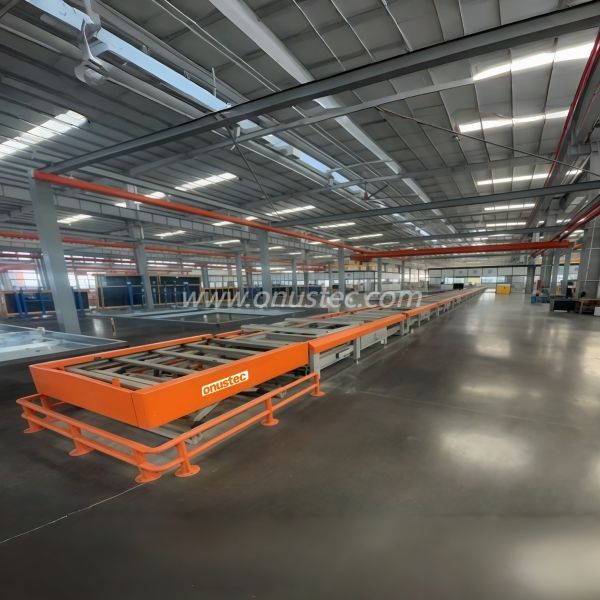

Die Facade Auto Assembly Line besteht hauptsächlich aus einer Hebebühne und einer Förderplattform.

1. Die Montagelinie ist etwa 65 Meter lang und verfügt über 19 Förderplattformabschnitte (die Anzahl kann je nach Kundenwunsch angepasst werden), wobei jeder Abschnitt 3 Meter lang ist und mit einer vorderen und hinteren Hubplattform ausgestattet ist.

2. Die Montagelinie ist eine segmentierte, in Reihe geschaltete Baugruppe, wobei jeder Abschnitt einen Abstand von 300 mm hat und durch feste Sockel verbunden ist. Die Gesamthöhe der Montagelinie beträgt ca. 800 mm.

3. Die Förderplattform besteht aus zwei Schichten. Die obere Schicht hat eine maximale Tragfähigkeit von 1,5 Tonnen x 19 Abschnitten. Die oberen Walzen sind antriebslos, während in der unteren Schicht von einem Motor angetriebene Doppelkettenradwalzen zum Einsatz kommen.

4. Jeder Abschnitt der Förderplattform verfügt über einen Sicherheits-Lichtschranken am Fußgängerweg. Wenn das Signal der Lichtschranke unterbrochen wird, stellen die unteren Rollen auf beiden Seiten der Förderplattform ihren Betrieb ein und gewährleisten so die Sicherheit des Personals.

5. Jeder obere Abschnitt der Förderplattform ist mit zwei Werkzeugablagen ausgestattet. Die Werkzeugablagen sind nicht abnehmbar, können aber zum Reinigen manuell gedreht werden.

6. Jeder Abschnitt ist mit einer 220-V-Steckdose und vier Gassteckdosen (zwei auf jeder Seite) in der Mitte ausgestattet, um dem Montagepersonal die Verwendung von Gas und Strom zu erleichtern.

7. Jede Montagelinie ist mit 26 Einheitenhalterungen ausgestattet (die Anzahl kann je nach Kundenwunsch angepasst werden) mit einer maximalen Auszugslänge von 2,4 Metern. Die Kontaktflächen sind mit kratzfesten Gummiplatten ausgestattet.

8. Beide Enden der Förderplattform sind mit Hebeplattformen für Gerätehalterungen ausgestattet, die den Transfer der Gerätehalterungen von der oberen auf die untere Ebene der Förderplattform erleichtern.
