Die Spezifikation einer CNC-Maschine für Aluminiumprofile erfordert eine sorgfältige Berechnung. Sie müssen die Vorabinvestitionen gegen langfristige Produktionsengpässe abwägen. Eine Überspezifizierung führt zu einer Verschwendung des ROI. Es verursacht auch unnötige Programmierkomplexität. Eine Unterspezifizierung führt zu einer übermäßigen manuellen Neupositionierung. Dadurch werden Ihre Vorrichtungskosten unnötig in die Höhe getrieben.
Im Gegensatz zum Vollblockfräsen sind Aluminiumprofile einzigartig. Sie sind typischerweise lang, dünnwandig und anfällig für Vibrationen. Die Wahl der Achsen bestimmt Ihre Effizienz. Es bestimmt, wie gut Sie mehrere Flächen komplexer Extrusionen bearbeiten können. Sie müssen dies tun, ohne Kompromisse bei engen Toleranzen einzugehen.
Dieser Artikel bietet einen endgültigen Rahmen. Sie werden 3-, 4- und 5-Achsen-Aufbauten sorgfältig bewerten. Wir helfen Ihnen, die Maschinenauswahl auf Ihr spezifisches Produktionsvolumen abzustimmen. Sie lernen, die Ausrüstung an die Teilegeometrien und Ihre betriebliche Reife anzupassen.
3-Achsen ist die kostengünstige Basislösung für die einseitige oder hochgradig standardisierte Profilbearbeitung, verursacht jedoch hohe Arbeitskosten für mehrseitige Teile.
4-Achsen sind der Branchenstandard für architektonische und industrielle Extrusionen und ermöglichen die Bearbeitung auf drei bis vier Seiten ohne manuelles Umspannen.
5-Achsen sind für zusammengesetzte Winkel, Präzision in Luft- und Raumfahrtqualität und echte simultane Konturierung zwingend erforderlich, erfordern jedoch fortschrittliche CAM-Software und hochqualifizierte Bediener.
Jede CNC-Maschine arbeitet auf einem grundlegenden Koordinatensystem. Die Standard-Linearachsen sind X, Y und Z. Die X-Achse übernimmt die Bewegung von links nach rechts. Die Y-Achse steuert die Bewegung von vorne nach hinten. Die Z-Achse verwaltet die Auf- und Abwärtsbewegung der Spindel. Diese drei linearen Bewegungen bilden die Grundlage für eine einfache Bearbeitung. Komplexe Extrusionen erfordern mehr Flexibilität. Um dies zu erreichen, fügen Hersteller Rotationsachsen hinzu. Wir nennen sie die A-, B- oder C-Achse. Die A-Achse dreht sich um die X-Achse. Die B-Achse dreht sich um die Y-Achse. Die C-Achse dreht sich um die Z-Achse. Das Hinzufügen von Rotationsachsen verändert die Art und Weise, wie das Werkzeug mit dem Material interagiert.
Herkömmliche Fräszentren drehen das Teil häufig mithilfe eines Drehzapfentisches. Die Profilbearbeitung kehrt diese Logik um. Aluminium-Strangpressprofile sind außergewöhnlich lang. Sie erstrecken sich oft über mehrere Meter. Das schnelle Rotieren eines riesigen, sechs Meter langen Strangpressprofils ist gefährlich und unpraktisch. Es führt zu starken Vibrationen und erfordert einen enormen Spielraum. Daher dreht stattdessen eine spezielle Profilmaschine die Spindel. Das Aluminiumprofil bleibt völlig ortsfest auf dem Maschinenbett. Die Spindel dreht sich um das feststehende Werkstück. Mit diesem Ansatz lassen sich große Längen sicher bewältigen. Es behält auch bei schweren Schnitten die erforderliche Steifigkeit bei.
Um die Maschinenfunktionen zu verstehen, muss definiert werden, wie sich die Achsen bewegen. Viele Käufer verwechseln die 3+2-Bearbeitung mit der vollständigen 5-Achsen-Bearbeitung. Sie sind mechanisch unterschiedlich. Ein 3+2-Positionsaufbau verwendet fünf Achsen. Während des eigentlichen Schneidvorgangs bewegt er jedoch nur drei Linearachsen. Die beiden Drehachsen rasten vorher fest ein. Dieser Verriegelungsmechanismus maximiert die Steifigkeit. Es eignet sich hervorragend für schwere Bohrarbeiten oder das schräge Fräsen flacher Flächen. Bei der vollständig simultanen 5-Achsen-Bearbeitung werden alle fünf Achsen gleichzeitig bewegt. Das Werkzeug gleitet kontinuierlich um komplexe Kurven. Diese gleichzeitige Bewegung ist für geformte Konturen von entscheidender Bedeutung. Es ist weniger steif, bietet aber eine beispiellose geometrische Freiheit.
Das 3-Achsen-Aluminium-CNC-Profilbearbeitungszentrum ist das grundlegende Arbeitstier der Branche. Es bewegt sich ausschließlich in der X-, Y- und Z-Ebene. Die Spindel zeigt immer direkt nach unten. Diese Konfiguration eignet sich hervorragend für bestimmte Aufgaben. Es eignet sich am besten zum Schneiden, Bohren und Fräsen auf einer Ebene. Die Maschine bietet eine hervorragende Steifigkeit, da auf komplexe Drehgelenke verzichtet wird. Die Wartung ist unkompliziert. Bediener können die grundlegenden Bedienelemente sehr schnell erlernen.
Der Betrieb einer 3-Achsen-Maschine an komplexen Teilen stellt besondere Herausforderungen dar. Die Spindel greift nur auf die Oberseite zu. Sie müssen die Klemme des Profils manuell lösen, um eine andere Seite zu bearbeiten. Der Bediener dreht das Teil physisch um. Anschließend spannen sie es für die nächste Operation wieder ein. Dieser manuelle Eingriff birgt erhebliche Risiken. Es öffnet die Tür für menschliches Versagen. „Toleranzstapelung“ wird zu einem großen Problem. Bei jedem manuellen Umdrehen ändert sich die Ausrichtung geringfügig. Diese winzigen Fehlausrichtungen verschlimmern sich über mehrere Setups hinweg. Die Genauigkeit der Endteile leidet dadurch oft.
Sie sollten ein 3-Achsen-Zentrum strategisch einsetzen. Es passt perfekt in Produktionslinien mit hohem Volumen und geringer Komplexität. Einfache Fensterrahmen sind hierfür hervorragende Kandidaten. Auch einfache Strukturhalterungen passen zu diesem Profil. Diese Teile erfordern selten eine mehrseitige Bearbeitung. Wenn dies der Fall ist, können sekundäre Vorgänge diese möglicherweise effizient bearbeiten. Kleine Werkstätten profitieren von der geringen Anfangsinvestition. Es leistet gute Dienste, wenn geometrische Anforderungen streng zweidimensional bleiben.
Die Basismaschine hat Probleme, wenn die Teilekomplexität zunimmt. Es treten schnell Engpässe bei der Skalierbarkeit auf. Die Eingriffszeit des Bedieners beeinträchtigt die Effizienz Ihres Zyklus. Sie zahlen für den Arbeitsaufwand, der erforderlich ist, um Teile ständig umzudrehen und zu messen. Bei diesen manuellen Umstellungen erhöht sich die Maschinenstillstandszeit. Folglich entspricht Ihr theoretischer Durchsatz selten der tatsächlichen Tagesleistung. Bei der Annahme komplexer Extrusionsaufträge stößt man an eine harte Rentabilitätsgrenze.
Das 4-Achsen-Aluminium-CNC-Bearbeitungszentrum schließt die Lücke zwischen Einfachheit und fortschrittlicher Technik. Es führt eine Rotationsachse ein. Dies ist typischerweise die A-Achse. Die Spindel kann um die X-Achse rotieren. Es schwankt im Allgemeinen von -90 Grad bis +90 Grad. Einige fortgeschrittene Modelle bieten noch größere Rotationsbewegungen. Diese einzige Ergänzung verändert die Bearbeitungsdynamik grundlegend. Das Werkzeug kann nun aus mehreren seitlichen Winkeln an die Extrusion heranfahren.
Eine 4-Achsen-Konfiguration ermöglicht eine enorme Rüstzeitreduzierung. Sie beladen das Aluminiumprofil einmalig. Die Maschine bearbeitet automatisch die Ober-, Vorder- und Rückseite. All diese Arbeiten werden in einer einzigen Aufspannung erledigt. Der Bediener drückt Start und geht weg. Dieser ununterbrochene Zyklus verkürzt die Produktionszeit drastisch. Dadurch haben Ihre Mitarbeiter Zeit, Teile zu prüfen oder die nächste Charge vorzubereiten. Die Effizienzgewinne bei langen Strukturteilen sind unmittelbar und gut messbar.
Der Wegfall des manuellen Umdrehens von Teilen verändert Ihre Qualitätskontrolle. Die 4-Achsen-Maschine reduziert Toleranzstapelfehler drastisch. Die Maschinensteuerung referenziert für alle drei Flächen einen einzigen absoluten Nullpunkt. Dies gewährleistet eine präzise Ausrichtung zwischen den Merkmalen. Die Löcher auf der Vorderseite stimmen perfekt mit den Schlitzen auf der gegenüberliegenden Rückseite überein. Sie erreichen konsistente geometrische Bemaßungen und Toleranzen (GD&T). Die Ausschussraten sinken, weil Inkonsistenzen bei der menschlichen Einrichtung verschwinden.
Diese Konfiguration repräsentiert den Sweet Spot der Branche. Es bietet den höchsten ROI-Sprung im Vergleich zu einer 3-Achsen-Basismaschine. Hersteller, die Vorhangfassaden herstellen, verlassen sich stark auf 4-Achsen-Zentren. Crashstrukturen im Automobil erfordern genau dieses Gleichgewicht aus Präzision und Geschwindigkeit. Strukturelle Architekturprofile passen perfekt. Der Rahmen für die industrielle Automatisierung erfordert auch mehrseitiges Bohren. Wenn sich Ihr Unternehmen auf diese Bereiche konzentriert, ist die 4-Achsen-Maschine Ihr logischer Upgrade-Weg.

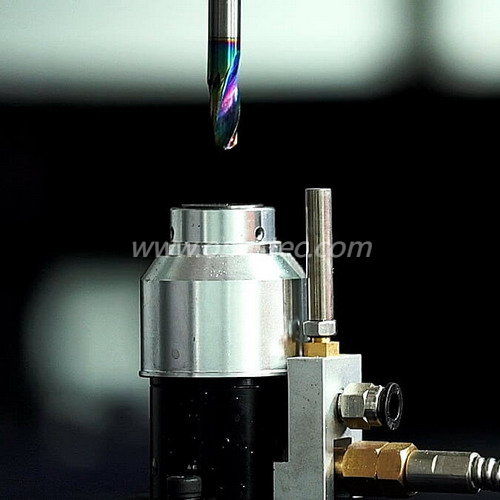

Das 5-Achsen-Aluminium-CNC-Profilbearbeitungszentrum stellt den Höhepunkt der Extrusionsbearbeitung dar. Es fügt eine zweite Rotationsachse hinzu. Die Maschine verfügt normalerweise neben der A-Achse über eine C-Achse oder B-Achse. Diese Kombination ermöglicht es dem Schneidwerkzeug, sich dem Profil aus praktisch jedem Winkel zu nähern. Die Spindel bewegt sich sanft um das Werkstück. Es erreicht mühelos Hinterschneidungen und störende Innenstege.
Sie müssen verstehen, wann die volle 5-Achsen-Fähigkeit obligatorisch wird. Die einfache Indizierung (3+2) verarbeitet einfache Winkellöcher. Echte 5-Achsen-Maschinen zeichnen sich jedoch durch simultanes Konturieren aus. Diese kontinuierliche Bewegung ist für zusammengesetzte Winkel erforderlich. Bei speziellen Strukturkerben muss sich das Werkzeug beim Schneiden drehen. Komplexe architektonische Fassaden weisen verdrehte Geometrien auf. Nur eine simultane 5-Achsen-Steuerung kann diese weitläufigen, mehrdimensionalen Werkzeugwege präzise erzeugen.
Die Fünf-Achsen-Kinematik bietet einen versteckten mechanischen Vorteil. Die Spindel neigt sich, um Kollisionen mit den Werkstückwänden zu vermeiden. Diese Neigung ermöglicht den Einsatz kürzerer Schneidwerkzeuge. Kürzere Werkzeuge sind von Natur aus steifer. Sie verbiegen sich bei Schnittbelastung weniger stark. Diese Steifigkeit ist entscheidend für dünnwandige Aluminiumprofile. Dadurch werden Werkzeugflattern und harmonische Vibrationen drastisch reduziert. Dadurch erzielen Sie hervorragende Oberflächengüten und verlängern die Standzeit Ihrer Werkzeuge erheblich.
Diese Maschine ist für anspruchsvolle technische Anwendungen konzipiert. Luft- und Raumfahrtkomponenten erfordern die Genauigkeit eines 5-Achsen-Zentrums. Fortschrittliche Batterieträger für Elektrofahrzeuge (EV) erfordern eine komplexe Mehrwinkel-Extrusionsverarbeitung. Maßgeschneiderte architektonische Elemente basieren auf fließenden, skulpturalen Schnitten. Wenn in Ihren Verträgen Verbundwinkel festgelegt sind, sollten Sie in die 5-Achsen-Technologie investieren. Es ist die einzige Wahl für hochkomplexe, margenstarke Fertigung.
Die Auswahl der richtigen Achskonfiguration erfordert eine strukturierte Vorgehensweise. Sie müssen Maschinenfunktionen direkt Ihren gewünschten Geschäftsergebnissen zuordnen. Wir empfehlen, drei kritische operative Säulen zu analysieren, bevor Sie eine endgültige Entscheidung treffen.
Einkäufer konzentrieren sich oft ausschließlich auf die Zykluszeiten einzelner Teile. Sie ignorieren die versteckten Kosten manueller Einrichtung. Diese versteckten Kosten müssen Sie sorgfältig kalkulieren. Betriebe mit hohem Mix und geringem Volumen führen täglich mehrere Umstellungen durch. Hier ist die Reduzierung der Rüstzeit durch eine Mehrachsmaschine von entscheidender Bedeutung. Eine 5-Achsen-Maschine schneidet aufgrund der komplexen Kinematik möglicherweise etwas langsamer. Es entfallen jedoch vier manuelle Nachspannschritte. Diese Rüstreduzierung überwiegt bei weitem die schnellere Einzelteilzykluszeit auf einer Basismaschine.
Mehr Achsen bedeuten mehr bewegliche Gelenke. Bewegliche Gelenke können sich traditionell auf die strukturelle Steifigkeit auswirken. Sie müssen den Maschinenrahmen sorgfältig bewerten. Vergleichen Sie Gusseisensockel mit Stahlschweißkonstruktionen. Gusseisen dämpft hochfrequente Schwingungen wirksam. Achten Sie besonders auf die Klemmmechanismen. Die Schraubstöcke müssen dünne Aluminiumwände festhalten, ohne sie zu zerdrücken. Beim mehrachsigen Schneiden werden Kräfte in unterschiedliche Richtungen übertragen. Ihre Werkstückspannung muss diesen Kräften dynamisch entgegenwirken.
Hardware-Upgrades schlagen ohne passende Software-Upgrades fehl. Um über 3-Achsen hinauszugehen, sind ausgefeilte CAM-Plattformen erforderlich. Sie benötigen hochpräzise Postprozessoren. Bewerten Sie Ihr aktuelles Engineering-Team ehrlich. Können sie sicher 4- oder 5-Achsen-G-Code generieren? Mehrachsige Werkzeugwege bergen erhebliche Kollisionsrisiken. Die Spindel kann leicht gegen das Maschinenbett stoßen. Sie müssen sicherstellen, dass Ihr Software-Ökosystem eine sichere, simulierte Mehrachsenprogrammierung unterstützt.
Vergleichstabelle: Achsenkonfigurationen vs. Produktionsergebnisse
Achsenkonfiguration | Idealer Produktionsmix | Effizienz bei der Einrichtung | Softwarekomplexität |
|---|---|---|---|
3-Achsen-Grundlinie | Großvolumige Teile in einer Ebene | Niedrig (häufiges manuelles Umdrehen) | Basic (Standard 2,5D/3D CAM) |
4-Achsen-Mittelklasse | Architekturprofile, Strukturrahmen | Hoch (3 Flächen in einer Klemme) | Moderat (Indizierungslogik erforderlich) |
5-Achsen-Erweitert | Luft- und Raumfahrt, EV-Trays, Verbundwinkel | Maximum (Zugriff aus beliebigem Winkel) | Hoch (Kollisionssimulation erforderlich) |
Durch die Verbesserung Ihrer Bearbeitungsmöglichkeiten werden neue Betriebsvariablen eingeführt. Sie können eine mehrachsige Maschine nicht einfach in die Werkstatt fallen lassen. Eine erfolgreiche Integration erfordert ein proaktives Risikomanagement. Berücksichtigen Sie die folgenden Rollout-Strategien.
Die „versteckten“ Upgrade-Kosten: Ignorieren Sie nicht die peripheren Investitionen. Mehrachsige Maschinen erfordern eine modulare Vorrichtung. Sie benötigen Spannsysteme, die für extreme Werkzeugfreiräume geeignet sind. Standard-Schraubstöcke mit niedrigem Profil funktionieren selten. Sie müssen diese speziellen Spannkosten in Ihr anfängliches Budget einkalkulieren.
Qualifikationsdefizit des Bedieners: Ein 5-Achsen-Crash ist deutlich teurer als ein 3-Achsen-Crash. Es zerstört komplexe Spindelköpfe sofort. Gehen Sie dieses Risiko sofort an. Sie müssen in Simulationssoftware wie Vericut investieren. Eine spezielle Bedienerschulung ist nicht verhandelbar. Ihr Team muss lernen, der Simulation zu vertrauen, anstatt die Kontrollen manuell außer Kraft zu setzen.
Auswahllogik: Beginnen Sie Ihre Beschaffung mit der Durchführung einer strengen Zeitstudie. Wählen Sie Ihre komplexeste Extrusion mit dem höchsten Volumen. Senden Sie die CAD-Dateien an den Maschinenhersteller. Berechnen Sie die Arbeitsersparnis durch die Einzelaufspannung. Vergleichen Sie diese Einsparungen mit den monatlichen Maschinenfinanzierungskosten. Dieser datengesteuerte Ansatz entfernt Emotionen aus dem Kaufprozess.
Kaufen Sie eine Maschine nicht aufgrund ihres vermeintlichen Prestiges. Mehrachsenfähigkeiten sehen beeindruckend aus, müssen aber einem mathematischen Zweck dienen. Passen Sie die Achskonfiguration genau an die Komplexität Ihrer Teilegeometrie an. Passen Sie es eng an Ihren erwarteten Produktionsmix an.
Wenn Sie einfache Fensterrahmen bearbeiten, leistet eine 3-Achs-Maschine hervorragende Arbeit. Wenn Sie Vorhangfassaden herstellen, wird ein 4-Achsen-Zentrum Ihre Rentabilität steigern. Wenn Sie sich mit Extrusionen für die Luft- und Raumfahrt befassen, ist die 5-Achsen-Technologie Ihr einzig gangbarer Weg. Ihr nächster Schritt ist klar. Fordern Sie bei Maschinenherstellern eine Zeitstudie oder einen Testschnitt an. Verwenden Sie Ihr spezifisches Aluminiumprofil und Ihre CAM-Dateien. Überprüfen Sie die tatsächlichen Durchlaufzeiten vor Ort, bevor Sie eine Bestellung aufgeben.
A: Ja, Sie können nachgerüstete Drehtische hinzufügen. Dies ist jedoch nicht ideal für lange Aluminium-Strangpressprofile. Drehtische reduzieren den verfügbaren Z-Achsen-Bereich erheblich. Sie führen auch zu einem Steifigkeitsverlust. Schwere, lange Profile verursachen ein übermäßiges Drehmoment bei Aftermarket-Rotationsantrieben. Eine speziell gebaute mehrachsige Profilmaschine ist baulich immer überlegen.
A: Ja. Es enthält mehr Servomotoren und eine hochkomplexe Kinematik. Sie müssen mit strengeren Kalibrierungsanforderungen rechnen. Verfahren wie die kinematische Kugelstangenprüfung sind zwingend erforderlich, um die mehrachsige Genauigkeit aufrechtzuerhalten. Diese Faktoren erhöhen Ihre geplanten vorbeugenden Wartungskosten über die Lebensdauer der Maschine.
A: Ja. Es erfordert eine Softwareschicht, die für die mehrachsige Indizierung geeignet ist. Sie benötigen außerdem einen hochspezifischen Postprozessor. Dieser Postprozessor muss genau auf die Steuerung Ihrer Maschine abgestimmt sein. Es übersetzt die CAM-Pfade in den korrekten Rotations-G-Code und verhindert so katastrophale Werkzeugwegkollisionen.
