Tipps zur Auswahl der richtigen Ausklinksäge für Ihr Projekt

Das Ausklinken ist in vielen Produktionsabläufen eine entscheidende Verbindungsstelle, vom Holzrahmen bis zur Herstellung von Aluminiumfenstern. Effizienzengpässe treten häufig im spezifischen Prozess auf. Schlechte Schnitte führen unweigerlich zu schwachen Verbindungen, erheblicher Materialverschwendung und übermäßiger Nachbearbeitungszeit. Bediener haben häufig mit Werkzeugen zu kämpfen, denen die für moderne Toleranzen erforderliche Steifigkeit oder Präzision fehlt. Dies führt zu kostspieligem Ausschuss und verzögerten Projektzeitplänen.

Der Begriff „Ausklinksäge“ deckt ein breites Spektrum an Geräten ab, was Käufer verwirren kann. Es reicht von manuellen Techniken, die auf Baustellen eingesetzt werden, bis hin zu hochspezialisierten Industriemaschinen, die für die Präzisionsfertigung konzipiert sind. Das Verständnis dieser Dichotomie ist für eine kluge Investition unerlässlich. Sie müssen Ihre Werkzeugauswahl an Ihren spezifischen Material- und Volumenanforderungen ausrichten.

Dieser Leitfaden führt Sie durch die wesentlichen Faktoren für die Auswahl der richtigen Ausrüstung. Wir bewerten die Schnittkapazität, den Automatisierungsgrad und den Return on Investment (ROI). Am Ende werden Sie verstehen, wie Sie die Fähigkeiten einer Maschine an Ihre Produktionsanforderungen anpassen und so sowohl Präzision als auch Rentabilität gewährleisten können.

Wichtige Erkenntnisse

• Das Volumen bestimmt die Automatisierung: Manuelle Werkzeuge passen sich an individuelle Rahmen an; Für die Skalierbarkeit der Fassaden- und Fensterfertigung sind automatische Ausklinksägen zwingend erforderlich.

• Präzision vs. Geschwindigkeit: Verstehen, wie sich die Anzahl der Sägeblattzähne und die Vorschubgeschwindigkeit auf die Endqualität auswirken (Verkürzung der Entgratungszeit).

• ROI-Faktoren: Hochwertige 5-Achsen-CNC-Kerbsägen rechtfertigen ihre Kosten durch Ausschussreduzierung und Arbeitsersparnis, nicht nur durch Geschwindigkeit.

• Sicherheit und Compliance: Das industrielle Ausklinken erfordert spezielle Schutz- und Klemmvorrichtungen, die bei herkömmlichen Kappsägen nicht vorhanden sind.

Definieren Ihrer Kerbanwendung: Rahmen vs. Fertigung

Bevor Sie die Spezifikationen bewerten, müssen Sie die Umgebung definieren, in der die Säge betrieben werden soll. Die Anforderungen an eine Baustelle unterscheiden sich erheblich von denen einer kontrollierten Fabrikhalle. Die Identifizierung Ihrer primären Anwendung verhindert, dass Sie zu wenig kaufen (mangelnde Präzision) oder zu viel kaufen (für ungenutzte Funktionen bezahlen).

Szenario A: Holzrahmenbau und Bauarbeiten (Bauarbeiten)

Bei groben Tischlereiarbeiten liegt der Fokus häufig auf Geschwindigkeit und Tragbarkeit. Arbeiter, die mit 2x4-Rahmen oder gekerbten Pfosten für Terrassen arbeiten, benötigen selten eine Präzision im Submillimeterbereich. Dabei geht es eher um strukturelle Integrität als um ästhetische Perfektion.

Bei den Baustellenmethoden kommen häufig Standard-Elektrowerkzeuge zum Einsatz, die an die jeweilige Aufgabe angepasst sind. Eine gängige Technik ist die „Zip-Zip“-Methode mit einer Kreissäge. Der Bediener stellt die Klingentiefe ein, führt mehrere parallele Schnitte durch und schlägt das Abfallmaterial mit einem Hammer heraus. Diese Methode eignet sich zwar für einen einzelnen gekerbten Pfosten, ist jedoch arbeitsintensiv. Es hängt stark von der Geschicklichkeit des Bedieners ab, sicherzustellen, dass der Boden der Kerbe flach ist. Spezielle Kettenstemmer bieten eine Alternative für schweres Holz, bleiben aber manuelle Werkzeuge. Die Hauptbeschränkung hier ist die Konsistenz; Die Ermüdung setzt schnell ein und führt im Laufe des Tages zu Schwankungen in der Schnittqualität.

Szenario B: Industrielle Fertigung (Aluminium, UPVC, Stahl)

Die industrielle Fertigung erfordert einen völlig anderen Standard. Hersteller, die Vorhangfassaden, Fensterrahmen oder Solarregalsysteme herstellen, können raue Kanten nicht tolerieren. Diese Profile weisen häufig komplexe Innengeometrien und dünne Wände auf, die sich unter Druck leicht verformen.

Voraussetzung hierfür ist ein gratfreier, sofort montagefertiger V-Nut- bzw. Fingerfrässchnitt. Herkömmliche Gehrungssägen oder Kappsägen haben bei dieser Anwendung Probleme. Ihnen fehlt die spezifische Klemmung, die erforderlich ist, um ein Hohlprofil während eines tiefen Schnitts starr zu halten. Hier ist die Umstellung auf eine spezielle Ausklinksäge erforderlich. Im Gegensatz zu Allzwecksägen sichern diese Maschinen das Werkstück aus mehreren Winkeln, um Verformungen vorzubeugen. Sie sorgen dafür, dass die resultierende Verbindung dicht und wetterfest ist, was für Fassadenelemente, die der Witterung ausgesetzt sind, von entscheidender Bedeutung ist.

Bewertungskriterien für industrielle Ausklinksägen

Sobald Sie feststellen, dass eine industrielle Lösung erforderlich ist, stehen Sie vor einer Reihe technischer Anforderungen. Wenn Sie sich auf Kapazität, Stabilität und Klingentechnologie konzentrieren, können Sie Maschinen herausfiltern, die Ihren Arbeitsablauf nicht bewältigen können.

Schnittleistung und Winkel

Die erste physikalische Einschränkung ist die Größe des Profils, das Sie schneiden möchten. Sie müssen die Kapazität der Säge anhand Ihres gesamten Katalogs bewerten, nicht nur Ihres häufigsten Artikels.

• Fest vs. verstellbar: Viele Einstiegsmaschinen bieten eine feste 90°-V-Kerbe. Dies reicht für Standard-Fensterrahmen aus. Architekturentwürfe erfordern jedoch zunehmend komplexe Geometrien. Wenn Ihre Projekte dreieckige Fenster oder nicht standardmäßige Fassaden umfassen, benötigen Sie eine Maschine, die variable Winkel, typischerweise im Bereich von 35° bis 90°, ermöglicht.

• Klingendurchmesser und -tiefe: Der Klingendurchmesser bestimmt die maximale Schnitthöhe. Gängige Größen reichen von 350 mm bis 600 mm. Ein 350-mm-Sägeblatt eignet sich für Standardprofile im Wohnbereich, für Vorhangfassadenprofile sind jedoch häufig 500 mm oder mehr erforderlich.

• Kauftipp: Bemessen Sie die Maschine immer für das breiteste Profil in Ihrem Bestand. Eine zu kleine Maschine führt dazu, dass eine ganze Produktlinie nicht mehr herstellbar ist, wohingegen eine größere Maschine kleinere Profile problemlos verarbeiten kann.

Klemmung und Profilstabilität

Bei der Aluminium- und UPVC-Verarbeitung sind Vibrationen der Feind der Qualität. Wenn das Profil während des Schnitts vibriert, hinterlässt die Klinge „Rattermarken“ auf der Oberfläche. Zur Reparatur ist ein manuelles Schleifen erforderlich, was die Arbeitskosten für jedes Teil erhöht.

Bei industriellen Anwendungen ist die pneumatische Klemmung der manuellen Klemmung überlegen. Suchen Sie nach Maschinen, die sowohl vertikale als auch horizontale pneumatische Klemmen bieten. Vertikale Klemmen halten das Profil am Tisch fest, während horizontale Klemmen es gegen den Anschlag drücken. Dieses Doppeldrucksystem fixiert das Werkstück vollständig. Erwägen Sie außerdem die Profilunterstützung. Lange Profile wirken als Hebel; Ohne verlängerte Tische oder Rollenbahnen hebt das Gewicht des an der Maschine hängenden Profils den Schnittbereich an, was zu ungenauen Kerben führt.

Klingentechnologie und Physik

Die Säge selbst ist nur so gut wie das Sägeblatt, das sie antreibt. Das Verständnis der „Klingenphysik“ hilft bei der Auswahl der richtigen Verbrauchsmaterialien für Ihre Maschine.

Für die Aluminiumfertigung ist eine hohe Zähnezahl unerlässlich. Es wirkt wie eine feine Feile und hinterlässt eine polierte Kante. Umgekehrt sind bei Holz tiefe Hohlräume erforderlich, um zu verhindern, dass sich das Sägeblatt mit Sägespänen verstopft und verbrennt. Dünne Schnittfugenklingen sind auch eine strategische Wahl für Großserien, da sie kostengünstigeres Rohmaterial in Staub verwandeln.

Auswahl der richtigen Automatisierungsstufe

Ihr Produktionsvolumen bestimmt in der Regel den Grad der Technologie, den Sie einsetzen sollten. Die Umstellung von manueller auf CNC-Ausrüstung stellt einen erheblichen Anstieg der Investitionsausgaben dar, verändert jedoch die Produktionskapazität.

Stufe 1: Ausklinksägen mit manueller und digitaler Anzeige

Diese Maschinen sind die Arbeitspferde von kundenspezifischen Werkstätten, Prototyping-Laboren und Reparaturbetrieben mit geringem Volumen. Der Bediener positioniert das Material manuell und bewegt die Klinge.

Obwohl es sich um einfache Versionen handelt, haben sich moderne Versionen weiterentwickelt. Eine Ausklinksäge mit digitaler Anzeige schließt die Lücke zwischen Rätselraten der alten Schule und CNC-Präzision. Anstatt ein abgenutztes Maßband am Maschinenanschlag abzulesen, liest der Bediener einen digitalen Bildschirm ab, der den genauen Winkel und die Position anzeigt. Diese Funktion ermöglicht präzise Winkelanzeigen ohne die hohen Kosten einer vollständigen CNC-Programmierbarkeit. Der Hauptnachteil ist die Abhängigkeit vom Betreiber. Wenn der Bediener müde oder abgelenkt ist, variieren die Schnitte, was zu Inkonsistenzen innerhalb einer Charge führt.

Stufe 2: Automatische Ausklinksägen

Wenn der tägliche Durchsatz auf Hunderte von Schnitten ansteigt, wird die manuelle Bedienung zur Belastung. Ermüdung des Bedieners führt zu langsameren Zyklen und Sicherheitsrisiken. Dies ist das Revier für eine automatische Ausklinksäge.

Diese Maschinen verfügen über automatische Zuführsysteme, voreingestellte Tiefenkontrollen und Zykluszähler. Der Bediener lädt einfach das Material und startet das Programm. Die Maschine übernimmt das Spannen, Schneiden und Zurückziehen der Klinge automatisch. Durch diese Standardisierung wird sichergestellt, dass die erste Kerbe des Tages genauso aussieht wie die letzte. Effizienzsteigerungen ergeben sich nicht nur aus der Schnittgeschwindigkeit, sondern auch aus der Reduzierung von „Mikrobrüchen“, die ein Bediener erleidet, wenn er manuell mit schweren Maschinen ringt.

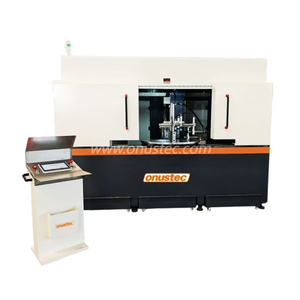

Stufe 3: CNC- und 5-Achsen-CNC-Ausklinksägen

Für Hersteller, die komplexe Fassadengeometrien, Vorhangfassaden und Massenproduktion produzieren, reicht eine einfache Automatisierung oft nicht aus. Diese Projekte erfordern zusammengesetzte Winkel, bei denen ein Profil auf mehreren Flächen gleichzeitig gekerbt wird.

Eine Standard -CNC-Ausklinksäge ermöglicht das mehrseitige Ausklinken in einem einzigen Durchgang. Durch die Integration mit CAD/CAM-Software kann das Ingenieurteam Schnittlisten direkt an die Maschine senden und so Dateneingabefehler vermeiden. Für die extremsten Geometrien bietet eine 5-Achsen-CNC-Ausklinksäge ultimative Flexibilität. Es kann die Klinge und das Werkstück drehen, um komplexe Fasen und zusammengesetzte Winkel zu erzeugen, die manuell nicht berechnet werden könnten. Der Geschäftsvorteil dieser Maschinen liegt in der drastischen Reduzierung der Rüstzeit. Anstatt 20 Minuten damit zu verbringen, eine Vorrichtung für einen komplexen Schnitt einzurichten, stellt sich die CNC-Maschine in Sekundenschnelle ein.

Spezialisierter Anwendungsfall: Rohrkerben

Das Einkerben von Rohren ist eine eigenständige Untergruppe dieser Kategorie, die hauptsächlich für die Automobilfertigung (Überrollkäfige) und industrielle Handläufe relevant ist. Die Physik besteht darin, ein gebogenes „Fischmaul“ in das Ende eines runden Rohrs zu schneiden, damit es perfekt mit einem anderen Rohr zusammenpasst.

Lochsägen vs. Schaftfräser

Für Automobil-Enthusiasten und Karosseriebauer sind Lochsägen-Ausklinker der Standard. Sie verwenden einen Standardbohrer und einen Lochsägenbohrer, um das Rohr zu durchtrennen. Sie sind wirtschaftlich und effektiv für Weichstahl. Marken wie Starrett oder Deep Cut Sägen sind hier üblich. Sie haben jedoch Probleme mit gehärteten Materialien und erfordern einen häufigen Klingenwechsel.

Bei der industriellen Herstellung von Handläufen kommen in der Regel Schleif- oder Fräskerbe zum Einsatz. Diese verwenden einen Schaftfräser oder ein Schleifband, um das Rohr zu konturieren. Diese Methode ist schneller und hinterlässt eine sauberere Kante. Der entscheidende Entscheidungspunkt dreht sich normalerweise um den Schweißprozess. Wenn Sie WIG-Schweißen, benötigen Sie einen absolut festen Sitz ohne Lücken. Dafür ist die Präzision eines Fräskerbes erforderlich. Das MIG-Schweißen verzeiht kleine Lücken besser und ermöglicht die Verwendung von weniger präzisen Lochsägen-Ausklinkern.

Bewertung des Herstellers und der TCO (Total Cost of Ownership)

Beim Kauf der Maschine fallen nur die Anschaffungskosten an. Der langfristige Wert hängt von der Zuverlässigkeit der Ausrüstung und der Unterstützung dahinter ab. Sie müssen den Hersteller der Ausklinksäge bestätigen , bevor Sie die Bestellung unterzeichnen.

Validierung des Ausklinksägenherstellers

Unterstützung ist entscheidend. Sie sollten die Verfügbarkeit von Ersatzteilen prüfen, insbesondere von Ersatzmessern, Antriebsriemen und Spannzylindern. Eine Maschine, die drei Wochen lang stillsteht und auf ein Magnetventil wartet, ist eine Gefahr. Bei CNC-Modellen ist die Softwarekompatibilität ein wichtiger Faktor. Verfügt die Maschine über eine Schnittstelle zu Ihrer vorhandenen Konstruktionssoftware? Proprietäre Systeme, die nicht mit branchenüblichen CAD-Plattformen kommunizieren, schaffen Workflow-Inseln, die eine manuelle Dateneingabe erfordern.

Versteckte Kosten vs. Wert

Schauen Sie bei der Berechnung des ROI über den Aufkleberpreis hinaus. Eine Präzisionssäge reduziert die Ausschussquote deutlich. Aluminiumextrusion ist teuer; Fehlschnitte wirken sich direkt auf Ihr Endergebnis aus. Berücksichtigen Sie außerdem die Nachbearbeitung. Wenn eine billige Säge einen Grat hinterlässt, für den ein Mitarbeiter zwei Minuten braucht, um ihn zu feilen, summieren sich die Arbeitskosten schnell. Eine hochwertige Säge macht diesen Schritt überflüssig. Bewerten Sie abschließend die Sicherheitsfunktionen. Für das industrielle Ausklinken sind vollständig geschlossene Schutzvorrichtungen und Sicherheitsverriegelungen erforderlich, um die OSHA- oder ISO-Konformität zu erfüllen. Billige Maschinen machen hier oft Abstriche und setzen Sie damit erheblichen Haftungsrisiken aus.

Abschluss

Bei der Auswahl der richtigen Ausklinksäge müssen Sie Ihre Variablen definieren: Material (Holz vs. Metall) und Volumen (Einzelstück vs. Produktion). Während manuelle Methoden wie Kreissägen und Meißel ihre Berechtigung beim Baurahmenbau haben, können sie auf dem Fertigungsmarkt nicht mithalten.

Um bei der Herstellung von Fenstern, Vorhangfassaden oder Industrieprofilen erfolgreich zu sein, benötigen Sie im Allgemeinen die Beständigkeit einer automatischen oder CNC-gesteuerten Ausklinksäge . Geben Sie bei Ihrer endgültigen Entscheidung der Steifigkeit und den Klemmmechanismen Vorrang vor der bloßen Leistung. Ein leistungsstarker Motor auf einem dünnen Rahmen erzeugt nur schnelleren Schrott. Indem Sie in den richtigen Automatisierungsgrad investieren und sicherstellen, dass Ihr Hersteller einen zuverlässigen Support bietet, verwandeln Sie einen Produktionsengpass in einen Wettbewerbsvorteil.

FAQ

F: Was ist der Unterschied zwischen einer V-Kerbsäge und einer Standard-Gehrungssäge?

A: Die Hauptunterschiede liegen in der Klingenausrichtung und -klemmung. Eine V-Kerbsäge verwendet normalerweise zwei im 45-Grad-Winkel angeordnete Sägeblätter, um gleichzeitige Schnitte durchzuführen und so in einem Arbeitsgang eine perfekte V-Form zu erzeugen. Standard-Gehrungssägen erfordern zwei separate Schnitte, was oft zu einer Fehlausrichtung führt. Darüber hinaus verfügen V-Ausklinker über eine spezielle pneumatische Klemmung, die Hohlprofile von mehreren Seiten festhält, um Verformungen zu verhindern, während Gehrungssägen normalerweise nur nach unten klemmen.

F: Lohnt sich die Investition in eine 5-Achsen-CNC-Ausklinksäge für kleine Betriebe?

A: Im Allgemeinen nein. Für kleine Geschäfte ist es schwierig, die hohen Kapitalkosten zu amortisieren, es sei denn, Sie sind auf hochwertige Artikel mit geringem Volumen und extremer Komplexität spezialisiert. Eine 5-Achsen-Maschine eignet sich am besten für die Herstellung großer Vorhangfassaden oder für Anwendungen in der Luft- und Raumfahrt, bei denen komplexe Verbundwinkel täglich erforderlich sind. Für die meisten kleinen Fertigungsbetriebe bietet eine standardmäßige automatische oder 3-Achsen-CNC-Maschine ein besseres Gleichgewicht zwischen Leistungsfähigkeit und ROI.

F: Kann ich zum Ausklinken von Aluminium ein Standard-Holzbearbeitungsblatt verwenden?

A: Nein, Sie sollten niemals ein Standard-Holzbearbeitungsblatt für Aluminium verwenden. Holzklingen haben normalerweise einen positiven Hakenwinkel, der dazu führt, dass die Klinge „klettert“ oder das Metall erfasst, was zu einem gefährlichen Rückschlag und schlechten Schnitten führt. Für Aluminium ist eine Klinge mit negativem Spanwinkel und einer bestimmten Hartmetallsorte (TCT) erforderlich, die das Metall schneidet, anstatt es abzusplittern, wodurch verhindert wird, dass das Material mit den Zähnen verschweißt.

F: Auf welche Funktionen sollte ich bei einer Ausklinksäge mit Digitalanzeige achten?

A: Achten Sie auf eine hohe Auflösung der Anzeige, idealerweise eine Genauigkeit von 0,1°, um präzise Winkel zu gewährleisten. Die Möglichkeit, die Anzeige einfach „auf Null zu setzen“ oder zu kalibrieren, ist für schnelle Setup-Änderungen von entscheidender Bedeutung. Überprüfen Sie außerdem die Haltbarkeit der Elektronik. Das Display und die Sensoren müssen gegen Staub und Metallspäne abgedichtet sein (IP-zertifiziert), um in einer industriellen Umgebung ohne Ausfälle oder falsche Messwerte zu bestehen.
