Wie funktioniert die CNC-Bearbeitung von Aluminium?

Sie sind Maschinenbauingenieur, Einkaufsmanager oder Produktdesigner? Sie evaluieren ständig Fertigungsmethoden für Prototyping und skalierbare Produktion. Die Wahl des richtigen Weges entscheidet über den Markterfolg Ihres Produkts. Aluminium gilt oft als Spitzenkandidat.

Die CNC-Bearbeitung ist ein subtraktiver Herstellungsprozess. Es entfernt Material von einem massiven Block, um eine präzise endgültige Form zu erhalten. In der modernen Fertigungsrealität sticht Aluminium deutlich hervor. Seine gute Bearbeitbarkeit macht es für vielfältige Anwendungen äußerst kostengünstig. Allerdings ist es selten einfach, enge Toleranzen einzuhalten. Es erfordert spezielle Werkzeuge, präzise Maschinenkonfigurationen und strenge Wärmemanagementprotokolle.

Wir werden untersuchen, wie das Verständnis des mechanischen Prozesses Ihre Designstrategie beeinflusst. Sie werden entdecken, wie unterschiedliche Ausstattungskategorien und Materialbeschränkungen die Produktqualität beeinflussen. Die Beherrschung dieser Elemente führt zu einer besseren Anbieterauswahl. Es senkt auch Ihre Stückkosten erheblich. Wenn Sie sich oft fragen, wie die CNC-Bearbeitung von Aluminium funktioniert, finden Sie in diesem umfassenden Leitfaden genau das, was Sie wissen müssen.

Wichtige Erkenntnisse

• Materialvielfalt: Aluminium (insbesondere 6061 und 7075) bietet ein optimales Verhältnis von Festigkeit zu Gewicht und eine außergewöhnliche Bearbeitbarkeit, wodurch die Zykluszeiten erheblich verkürzt werden.
• Abhängigkeit von der Ausrüstung: Die Komplexität und das Volumen der Teile bestimmen die Ausrüstung – von einem standardmäßigen 3-Achsen-Hochgeschwindigkeits-CNC-Bearbeitungszentrum für Aluminium bis hin zu komplexen 5-Achsen-Fräsmaschinen und speziellen CNC-Profilbearbeitungszentren. .
• Kostenfaktoren: Rüstzeiten, komplexe Geometrien, die mehrere Werkstückaufnahmen erfordern, und enge Toleranzen treiben die Kosten stärker in die Höhe als das Rohmaterial selbst.
• DFM-Realitäten: Die Konstruktion für Standardwerkzeuge und die Berücksichtigung der Wärmeausdehnung beim aggressiven Materialabtrag sind für die Qualitätskontrolle von entscheidender Bedeutung.

Die Mechanik des Fräsens und Drehens von Aluminium

Die subtraktive Fertigung beruht auf präzisen mathematischen Anweisungen. Sie beginnen mit einem rohen Aluminiumblock, einem sogenannten Knüppel. Ingenieure verwenden CAD-Software (Computer-Aided Design), um ein 3D-Modell zu erstellen. Anschließend übersetzt eine CAM-Software (Computer-Aided Manufacturing) dieses Modell in G-Code. Dieser G-Code steuert die Motoren der Maschine. Es bestimmt genau, wohin sich die Schneidwerkzeuge bewegen. Die Werkzeuge drehen sich mit hoher Geschwindigkeit und rasieren überschüssiges Metall ab, bis die endgültige Geometrie erhalten bleibt.

Aluminium ist im Vergleich zu Stahl relativ weich. Durch diese Weichheit entsteht eine einzigartige Spanbildungsdynamik. Beim Schneiden erzeugt das Werkzeug kleine Metallspäne, sogenannte Späne. Wenn die Spanabfuhr nicht gelingt, kann das Metall mit dem Schneidwerkzeug verschweißen. Wir nennen dies eine „aufgebaute Kante“ (BUE). BUE ruiniert die Oberflächengüte und macht teure Fräser schnell kaputt. Um dies zu verhindern, verwenden Maschinisten spezielle Hartmetallwerkzeuge. Typischerweise entscheiden sie sich für Schaftfräser mit zwei oder drei Schneiden. Diese Werkzeuge bieten große Vertiefungen zwischen den Schneidkanten. Breite Täler sorgen dafür, dass die sperrigen Aluminiumspäne effizient entweichen können.

Ein wesentlicher Risikofaktor ist die thermische Dynamik. Aluminium besitzt einen hohen thermischen Ausdehnungskoeffizienten. Es nimmt Wärme schnell auf und dehnt sich messbar aus. Aggressive Bearbeitung erzeugt erhebliche Reibung und Hitze. Wird das Teil zu heiß, dehnt es sich beim Schneidvorgang aus. Die Maschine schneidet das expandierte Material auf das richtige Maß. Sobald das Teil abkühlt, schrumpft es. Es wird dann völlig aus der Toleranz herausfallen. Um dies zu verhindern, sind präzise Kühlmittelstrategien erforderlich. Flutkühlmittel oder Minimalmengenschmierung (MMS) halten das Material stabil. Maschinenbauer müssen außerdem die Vorschubgeschwindigkeiten optimieren, um die Wärme in den Span und nicht in das Teil selbst zu übertragen.

Bewertung von Maschinenkonfigurationen für Aluminiumteile

3-Achsen-Hochgeschwindigkeits-CNC-Bearbeitungszentrum für Aluminium

Diese Ausrüstung bildet das Rückgrat moderner Maschinenwerkstätten. Ein 3-Achsen-Hochgeschwindigkeits-CNC-Bearbeitungszentrum für Aluminium bewegt das Schneidwerkzeug entlang dreier linearer Achsen: X, Y und Z. Es eignet sich am besten für flache 2,5D-Geometrien. Zu den gängigen Anwendungen gehören einfache Halterungen, Elektronikgehäuse und Frontplatten.

Wenn Sie dies durch eine Entscheidungslinse betrachten, bietet es die niedrigsten Einrichtungskosten. Die Programmierung dieser Maschinen ist deutlich schneller als bei komplexen Alternativen. Für ein sauberes Scheren benötigt Aluminium eine hohe Oberflächenlänge in Fuß pro Minute (SFM). Ideal sind daher Hochgeschwindigkeitsspindeln mit 10.000 bis 30.000 U/min. Sie maximieren den Materialabtrag ohne Einbußen bei der Oberflächenqualität.

4-Achsen- und 5-Achsen-CNC-Fräsmaschinen

Diese fortschrittlichen Maschinen fügen den standardmäßigen X-, Y- und Z-Bewegungen Rotationsachsen hinzu. Sie eignen sich am besten für komplexe Luft- und Raumfahrtkomponenten und organische Formen. Sie zeichnen sich durch die Reduzierung mehrerer Setups aus. Anstatt dass ein Bediener das Teil manuell umdreht, dreht die Maschine es automatisch.

Die Entscheidungslinse konzentriert sich hier auf Qualität gegenüber Stundensatz. Sie zahlen einen höheren Maschinenstundensatz. Dies gleicht jedoch die Kosten aus, da eine manuelle Neupositionierung entfällt. Jedes Mal, wenn ein Mensch ein Teil löst und wieder einspannt, leidet die Genauigkeit. Die Fünf-Achsen-Bearbeitung reduziert menschliche Fehler. Es garantiert enge Positionstoleranzen über mehrere Teilflächen hinweg.

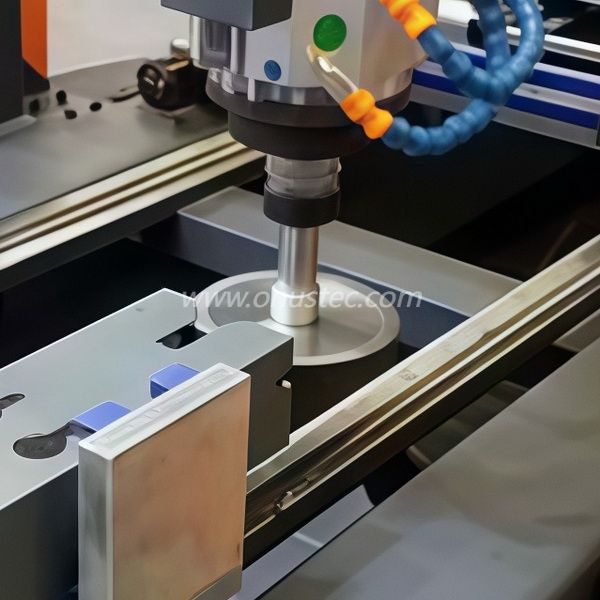

CNC-Profilbearbeitungszentren

Spezielle Anwendungen erfordern spezielle Footprints. CNC-Profilbearbeitungszentren verfügen über außergewöhnlich lange Maschinenbetten. Sie eignen sich am besten für Extrusionen, lange Architekturbauteile und Strukturrahmen.

Ihre Entscheidungsfindung hängt hier von den Teileabmessungen ab. Standardmäßigen 3-Achsen-Fräsern fehlt einfach die Bettlänge, um ein 10-Fuß-Extrusionsteil aufzunehmen. Diese Profilzentren sind für hochvolumige lineare Teile unerlässlich. Sie bearbeiten mehrere Merkmale entlang einer durchgehenden Länge, ohne dass spezielle kundenspezifische Vorrichtungen erforderlich sind.

Vergleichstabelle: CNC-Maschinenkonfigurationen für Aluminium

Auswahl der richtigen Aluminiumsorte für Ihre Anwendung

Die Auswahl eines Materials ist immer eine Kompromissanalyse. Sie müssen die mechanische Festigkeit gegen Bearbeitbarkeit und Kosten abwägen. Verlassen Sie sich auf branchenübliche Streckgrenzen und nicht auf subjektive Behauptungen.

1. Legierung 6061-T6: Dies ist der Branchenstandard. Es zeichnet sich durch hervorragende Bearbeitbarkeit und eine Streckgrenze von etwa 40.000 psi (40 ksi) aus. Es bietet eine gute Schweißbarkeit und lässt sich hervorragend eloxieren. Es bleibt die beste Wahl für allgemeine mechanische Komponenten.
2. Legierung 7075-T6: Ingenieure spezifizieren dies für Anwendungen mit hoher Beanspruchung. Man findet es häufig in der Luft- und Raumfahrt sowie im Verteidigungsbereich. Es bietet eine außergewöhnliche Streckgrenze (ca. 73 ksi), vergleichbar mit einigen Kohlenstoffstählen. Allerdings ist es teurer. Außerdem ist es weniger schweißbar und etwas schwieriger zu bearbeiten als 6061.
3. Legierung 5052: Diese Sorte eignet sich am besten für Blechbearbeitungen. Werkstätten bearbeiten es gelegentlich für bestimmte Anwendungsfälle. Es zeichnet sich durch eine hohe Korrosionsbeständigkeit aus und ist daher ideal für Schiffsanwendungen. Leider ist es beim Mahlen gummiartig. Es entstehen lange, zähe Späne, die eine automatisierte Produktion erschweren.
4. Legierung 2024: Diese Legierung bietet eine hervorragende Ermüdungsbeständigkeit. Strukturbauteile in der Luft- und Raumfahrtindustrie nutzen es häufig. Sein Hauptnachteil ist die schlechte Korrosionsbeständigkeit. Oft sind Alclad-Schichten oder hochspezifische chemische Beschichtungen erforderlich, um rauen Umgebungen standzuhalten.

Design für Herstellbarkeit (DFM) und Kostenkontrolle

Intelligentes Engineering reduziert direkt die Reibungsverluste bei der Fertigung. Design for Manufacturability (DFM) stellt sicher, dass Ihre Teile wirtschaftlich produziert werden können.

Die Standardisierung von Toleranzen ist Ihr stärkster Kostenhebel. CNC-Geräte können eine Genauigkeit von ±0,001 Zoll (0,025 mm) erreichen. Es ist jedoch ein Fehler, über das gesamte Teil hinweg zu enge Toleranzen anzugeben. Dadurch verlängert sich die Inspektionszeit drastisch. Es zwingt den Maschinisten, die Vorschubgeschwindigkeit zu verlangsamen. Empfehlen Sie Standardtoleranzen (±0,005 Zoll), wenn Teile nicht mit anderen Komponenten zusammenpassen.

Wandstärke und Hohlräume bestimmen die Stabilität des Werkzeugs. Wir warnen davor, Wände dünner als 0,020 Zoll (0,5 mm) zu entwerfen. Dünne Aluminiumwände vibrieren beim Schneiden. Diese Vibrationen führen zum Rattern des Werkzeugs, beeinträchtigen die Oberflächengüte und beeinträchtigen die Maßhaltigkeit. Begrenzen Sie in ähnlicher Weise die Tiefe des inneren Hohlraums. Halten Sie die Tiefen auf maximal das 3- bis 4-fache des Werkzeugdurchmessers ein. Tiefere Hohlräume erfordern Werkzeuge mit größerer Reichweite. Diese Werkzeuge verbiegen sich leicht und brechen bei seitlicher Belastung.

Innenradien bereiten bei der Fertigung häufig Probleme. Ein Schaftfräser ist ein sich drehender Zylinder. Es kann keine perfekt scharfe 90-Grad-Innenecke schneiden. Wir empfehlen, Ihre CAD-Modelle mit großzügigen Eckradien auszustatten. Passen Sie diese Radien an Standard-Schaftfräsergrößen an. Wenn Sie eine scharfe Innenecke benötigen, muss die Werkstatt Funkenerosion (EDM) oder spezielles Räumen verwenden. Diese sekundären Operationen lassen Ihr Budget in die Höhe schnellen.

Nachbearbeitung und Bewertung der Oberflächenbeschaffenheit

Der Bearbeitungsprozess ist selten der letzte Schritt. Oberflächenbehandlungen schützen das Aluminium und verbessern seine mechanischen Eigenschaften.

• Unbearbeitet (Standard): Diese Oberfläche hinterlässt sichtbare Werkzeugspuren. Die Oberflächenrauheit liegt typischerweise bei etwa 125 µin Ra. Es ist die wirtschaftlichste Wahl. Es eignet sich am besten für funktionale Innenkomponenten, bei denen die Ästhetik einfach keine Rolle spielt.
• Perlenstrahlen und Bürsten: Bediener strahlen das Teil mit feinen Glasperlen oder bürsten es mit Schleifmitteln. Dadurch werden Werkzeugspuren vollständig entfernt. Es entsteht ein gleichmäßig mattes oder seidenmattes Finish. Es bereitet die Oberfläche optimal auf weitere chemische Behandlungen vor.
• Eloxieren (Hartbeschichtung Typ II und Typ III): Eloxieren ist für Aluminiumteile von entscheidender Bedeutung. Typ II sorgt für lebendige Farben und grundlegende Korrosionsbeständigkeit. Typ III (Hardcoat) sorgt für eine erhebliche Oberflächenverschleißfestigkeit. Es ist für gleitende oder bewegliche Teile unerlässlich.

Sie müssen beim Eloxieren physikalische Risiken berücksichtigen. Beim Hardcoat-Anodisieren wird die Oberfläche des Teils physikalisch vergrößert. Designer müssen Dimensionsaufbau berücksichtigen. Eine Beschichtung vom Typ III erhöht typischerweise die Dicke um 0,001 bis 0,002 Zoll. Wenn Sie Passstiftlöcher mit engen Toleranzen haben, wird diese Ansammlung die Passung beeinträchtigen. Sie müssen eine Maskierung für diese kritischen Funktionen festlegen.

So nehmen Sie einen Partner für die Aluminium-CNC-Bearbeitung in die engere Auswahl

Nicht alle Maschinenwerkstätten verfügen über die gleichen Fähigkeiten. Durch die Auswahl des richtigen Anbieters werden Unterbrechungen der Lieferkette minimiert.

Qualitätssicherung und Compliance bilden die Basis. Wenn Sie in der Luft- und Raumfahrt- oder Medizinbranche tätig sind, überprüfen Sie die Zertifizierungen sofort. Fordern Sie AS9100- oder ISO 9001-Zertifikate an. Stellen Sie sicher, dass der Anbieter über robuste FAI-Funktionen (First Article Inspection) verfügt. Sie müssen nachweisen, dass sie messen können, was sie herstellen.

Werkzeugausstattung und CAM-Expertise unterscheiden durchschnittliche Werkstätten von großartigen. Ein kompetenter Fertigungspartner schlägt Ihnen Werkzeugwegoptimierungen vor. Sie nutzen fortschrittliche Techniken wie das Trochoidenfräsen (dynamisches Fräsen). Bei dieser Methode bleibt der Werkzeugeingriff konstant. Es reduziert die Hitze, verlängert die Werkzeuglebensdauer und verkürzt die Zykluszeiten. Letztendlich senken diese CAM-Effizienzen Ihr endgültiges Angebot.

Bewerten Sie die Kapazität im Vergleich zur Skalierbarkeit sorgfältig. Stellen Sie sicher, dass die Ausrüstung des Anbieters zu Ihrer aktuellen Lebenszyklusphase passt. Eine kleine Werkstatt mit 3-Achsen-Schnelldrehzentren eignet sich hervorragend für die Prototypenerstellung. Bei einer groß angelegten Produkteinführung werden sie jedoch scheitern. Für die Massenproduktion benötigen Sie einen Partner mit Zugang zu automatisierten 5-Achsen-Palettenwechselmaschinen. Passen Sie ihre Infrastruktur an Ihre zukünftigen Volumenanforderungen an.

Abschluss

Eine erfolgreiche CNC-Bearbeitung von Aluminium erfordert einen ganzheitlichen Ansatz. Sie müssen die Materialauswahl mit intelligenten DFM-Prinzipien in Einklang bringen. Ebenso wichtig ist es, die richtige Maschinenarchitektur an Ihre Teilegeometrie anzupassen.

• Aluminium ist äußerst kosteneffektiv, vorausgesetzt, Sie steuern die Wärmeausdehnung und die Spanabfuhr richtig.
• Die Maschinenauswahl bestimmt die Wirtschaftlichkeit der Einheit. Richten Sie die Komplexität Ihrer Teile mit dem richtigen 3-Achsen-, 5-Achsen- oder Profilbearbeitungszentrum aus.
• DFM-Richtlinien – wie die Standardisierung von Toleranzen und die Vermeidung scharfer Innenecken – senken die Produktionshürden drastisch.
• Berücksichtigen Sie in der Entwurfsphase stets Maßänderungen bei der Oberflächenbehandlung.

Werden Sie noch heute aktiv. Überprüfen Sie Ihre aktuellen CAD-Dateien anhand der Standard-DFM-Richtlinien. Erhöhen Sie Innenradien und eröffnen Sie unkritische Toleranzen. Kontaktieren Sie einen Fertigungsingenieur, um neben Ihrem nächsten Angebot eine umfassende DFM-Analyse anzufordern.

FAQ

F: Ist die CNC-Bearbeitung von Aluminium günstiger als die von Stahl?

A: Ja. Aluminium verfügt über eine extrem gute Bearbeitbarkeit. Dies ermöglicht deutlich schnellere Schnittgeschwindigkeiten und einen aggressiveren Materialabtrag. Es verursacht deutlich weniger Werkzeugverschleiß als Stahl. Diese Faktoren reduzieren die Gesamtzykluszeiten und die stündlichen Bearbeitungskosten drastisch.

F: Was ist die engste Toleranz, die bei der Bearbeitung von Aluminium erreichbar ist?

A: High-End-CNC-Geräte können Toleranzen von bis zu ±0,0005 Zoll erreichen. Dies erfordert äußerst steife Aufbauten, erstklassige Werkzeuge und strenge thermische Kontrollen der Umgebung. Die Standardgenauigkeit für die meisten kommerziellen Aluminiumbearbeitungen beträgt jedoch ±0,005 Zoll.

F: Verzieht sich Aluminium während der CNC-Bearbeitung?

A: Ja, das ist häufig der Fall. Zu Verformungen kommt es aufgrund eingebauter Materialspannungen und thermischer Ausdehnung, die durch Schnittreibung entstehen. Sie können dieses Risiko mindern, indem Sie spannungsarm geglühte Güten wie T651 in Kombination mit geeigneten Überflutungskühlmittelstrategien verwenden.

F: Kann man Aluminiumguss CNC-bearbeiten?

A: Ja. Aluminiumguss bringt jedoch besondere Herausforderungen mit sich. Gussteile weisen häufig innere Porosität und abrasive Sandeinschlüsse aus der Form auf. Diese Einschlüsse können den Verschleiß des Schneidwerkzeugs im Vergleich zur Bearbeitung von Standard-Knetaluminium erheblich erhöhen.
