Was ist CNC-gefrästes Aluminium?

CNC-gefrästes Aluminium stellt eine äußerst strategische Materialwahl für die Fertigung dar. Es bietet ein perfektes Gleichgewicht zwischen struktureller Festigkeit, geringem Gewicht und schneller Zykluszeiteffizienz. Moderne Ingenieure verlassen sich auf dieses Metall, um Leistungsgrenzen in der Luft- und Raumfahrt-, Automobil- und Unterhaltungselektronikindustrie zu verschieben.

Der Übergang eines Teils vom Kleinserien-Prototyping zur Produktion im Produktionsmaßstab bringt erhebliche Herausforderungen mit sich. Die Teams müssen die Materialabtragsraten optimieren und gleichzeitig die Dimensionsstabilität streng kontrollieren. Ohne ordnungsgemäße Planung führen geringfügige Designineffizienzen schnell zu massiven Budgetüberschreitungen. Die Bearbeitung von Rohlingen zu fertigen Teilen erfordert Präzision.

Dieser Leitfaden schließt die Lücke zwischen grundlegenden metallurgischen Eigenschaften und der Entscheidungsfindung am Boden des Trichters. Sie erfahren, wie Sie bestimmte Legierungsqualitäten genau an Ihre mechanischen Anforderungen anpassen. Wir untersuchen auch Ausrüstungsstrategien und Lieferantenüberprüfungsprotokolle, um Ihren Produktionserfolg zu gewährleisten. Lassen Sie uns herausfinden, wie Sie Ihren nächsten Fertigungslauf optimieren können.

Wichtige Erkenntnisse

• Um zu verstehen, „was CNC-bearbeitetes Aluminium ist“, müssen bestimmte Legierungsqualitäten anhand mechanischer Anforderungen und Budgetbeschränkungen bewertet werden.
• Die Wahl der Bearbeitungsausrüstung – von Standardfräsern bis hin zu einem 3-Achsen-Schnellbearbeitungszentrum für Aluminium-CNC-Profile – bestimmt die Zykluszeiten und die Kosten pro Teil.
• Die Auswahl des richtigen Fertigungspartners hängt von der Überprüfung seiner Werkzeugstrategien, seines Wärmemanagements und seiner Prüfprotokolle nach der Bearbeitung ab.
• Die Bearbeitbarkeit des Materials wirkt sich direkt auf den ROI aus; Höhere Geschwindigkeiten bedeuten niedrigere Arbeitskosten, sofern die Toleranzen strikt eingehalten werden.

Definition der Grundlinie: Warum CNC-gefrästes Aluminium den Produktions-ROI steigert

Ingenieure stehen bei der Auswahl der Rohstoffe für neue Produktlinien vor einem ständigen Kampf. Sie müssen die Rohstoffpreise gegen die Zeit abwägen, die zum Schneiden, Bohren und Fräsen dieser Materialien erforderlich ist. Um vollständig zu verstehen, was CNC-bearbeitetes Aluminium aus kommerzieller Sicht ist, müssen wir seine wirtschaftlichen Vorteile in der Werkstatt bewerten.

Geschäftsproblemgestaltung

Vergleichen Sie Aluminium mit gängigen Alternativen wie Edelstahl, Titan und technischen Kunststoffen. Stahl bietet eine unglaubliche Festigkeit. Das Schneiden von Stahl erfordert jedoch ein enormes Spindeldrehmoment und deutlich langsamere Vorschubgeschwindigkeiten. Titan bietet eine hervorragende Hitzebeständigkeit, verschlechtert jedoch schnell die Qualität von Schneidwerkzeugen. Technischen Kunststoffen fehlt die strukturelle Steifigkeit, die für hochbeanspruchte mechanische Baugruppen erforderlich ist.

Aluminium löst diese Verbindungsprobleme. Es kostet etwas mehr pro Pfund als Baustahl. Doch Hersteller decken diese Kosten durch deutlich kürzere Bearbeitungszyklen wieder auf. Schnellere Durchlaufzeiten reduzieren direkt die Maschinenstundensätze, die auf Ihre Endrechnung angewendet werden. Aluminium bietet den idealen Mittelweg für die Fertigung im Produktionsmaßstab.

Der Vorteil der Bearbeitbarkeit

Aluminium besitzt eine von Natur aus weiche und gut bearbeitbare Molekularstruktur. Diese Eigenschaft ermöglicht es Betreibern, enorme Materialentfernungsraten (MRR) zu erreichen. Moderne Bearbeitungszentren können Schneidwerkzeuge bei der Bearbeitung von Aluminiumbarren mit 15.000 U/min oder mehr drehen.

Diese erhöhten Geschwindigkeiten reduzieren die Gesamtspindelzeit pro Teil. Folglich geben Sie weniger Geld für Arbeits- und Maschinenaufwand aus. Darüber hinaus übt das Schneiden von Aluminium eine minimale Belastung auf Hartmetallwerkzeuge aus. Die Werkzeugstandzeit verlängert sich erheblich. Bediener müssen die Produktion selten unterbrechen, um kaputte Schaftfräser auszutauschen. Der kontinuierliche Produktionsfluss maximiert Ihren Fertigungs-ROI.

Key Performance Indicators (KPIs)

Um den Erfolg Ihrer bearbeiteten Komponenten bewerten zu können, sind klare Kennzahlen erforderlich. Verfolgen Sie diese spezifischen KPIs während Ihrer Pilotproduktionsläufe:

• Verhältnis von Festigkeit zu Gewicht: Stellen Sie sicher, dass das Teil den Betriebsbelastungen standhält, ohne unnötige Masse hinzuzufügen.
• Wärmeleitfähigkeit: Messen Sie, wie effektiv das Teil die Wärme von kritischen elektronischen Komponenten ableitet.
• Oberflächenrauheit (Ra): Überprüfen Sie, ob die Schnittparameter direkt nach der Maschine eine glatte Oberfläche erzeugen.
• Korrosionsbeständigkeit: Bewerten Sie die Widerstandsfähigkeit der blanken Legierung gegenüber Umwelteinflüssen, bevor Sie Schutzbeschichtungen auftragen.

Materialauswahlrahmen: Bewertung von Standard- und Hochleistungslegierungen

Die Angabe von generischem „Aluminium“ in einer CAD-Zeichnung garantiert inkonsistente Ergebnisse. Die Aluminiumfamilie umfasst verschiedene Legierungsserien, die nach ihren primären Legierungselementen kategorisiert sind. Die Auswahl der richtigen Sorte verhindert katastrophale Teileausfälle vor Ort.

6061-T6 (Der Allzweckstandard)

Hersteller betrachten 6061-T6 als das unbestrittene Arbeitspferd der Branche. Es enthält Magnesium und Silizium. Diese Kombination ergibt ein äußerst vielseitiges Material. 6061-T6 eignet sich hervorragend für Strukturbauteile, Kfz-Halterungen und allgemeine Werksbefestigungen.

Diese Legierung eignet sich hervorragend für Standardschweißverfahren. Es reagiert auch perfekt auf Eloxierungsbehandlungen. Allerdings gibt es bei 6061-T6 Kompromisse. Es bietet eine geringere Zugfestigkeit als spezielle Sorten für die Luft- und Raumfahrt. Für hochbeanspruchte Luftfahrtbauteile sollten Sie diesen Werkstoff nicht spezifizieren.

7075-T6 (Der Luft- und Raumfahrt-Benchmark)

Wenn ein Ausfall keine Option ist, greifen Ingenieure auf 7075-T6 zurück. Zink fungiert hier als primäres Legierungselement. Diese Formulierung liefert eine Festigkeit, die mit der vieler Baustähle vergleichbar ist. Rahmen für die Luft- und Raumfahrt, militärische Waffen und stark beanspruchte Robotik sind stark auf 7075-T6 angewiesen.

Sie müssen die Nachteile sorgfältig abwägen. 7075-T6 ist bekanntermaßen schwer zu schweißen. Außerdem ist der Rohstoffpreis deutlich höher als bei Legierungen der 6000er-Serie. Darüber hinaus ist es aufgrund seines hohen Zinkgehalts in rauen Meeresumgebungen etwas anfälliger für Korrosion.

Alternative Noten (2024, 5052, 6063)

Spezialanwendungen erfordern spezielle metallurgische Profile. Betrachten Sie diese alternativen Optionen für Nischenanforderungen in der Fertigung:

• 2024: Kupfer bietet eine hervorragende Ermüdungsbeständigkeit. Flugzeugtragflächen und Rumpfstrukturen nutzen diesen Werkstoff in großem Umfang.
• 5052: Diese Sorte bietet außergewöhnliche Biegbarkeit. Hersteller verwenden es hauptsächlich für Blechgehäuse und Schiffszubehör.
• 6063: Bekannt als Architekturlegierung. Es formt mühelos kundenspezifische Extrusionen und akzeptiert komplexe Oberflächenveredelungen.

Ihre Entscheidungsfindung muss sich auf die Betriebsumgebung konzentrieren. Passen Sie die Legierung immer an Ihre Endbearbeitungsanforderungen an. Die Eloxierungskompatibilität variiert stark zwischen diesen verschiedenen Materialserien.

Tabelle 1: Kurzanleitung für Aluminiumlegierungen

Primäres Legierungselement	in Legierungsqualität.	Beste Anwendungen,	Bearbeitbarkeitsbewertung.
6061-T6	Magnesium / Silizium	Automobil, Vorrichtungen, allgemeine Verwendung	Exzellent
7075-T6	Zink	Luft- und Raumfahrt, Militär, hoher Stress	Gut
2024-T3	Kupfer	Luftfahrtteile mit hoher Ermüdung	Gerecht
5052-H32	Magnesium	Blech, Marinegehäuse	Fair (Gummibärchen)

Anpassen der Teilegeometrie an die richtige Bearbeitungstechnologie

Die Wahl der richtigen Legierung ist nur die halbe Miete. Sie müssen Ihre Entwürfe den richtigen Maschinen zuordnen. Eine Diskrepanz zwischen Teilegeometrie und Maschinenarchitektur zerstört Ihre Produktionseffizienz.

Standard-CNC-Fräsen im Vergleich zu Aluminiumprofilmaschinen

Herkömmliche 3- und 5-Achsen-Vertikalbearbeitungszentren (VMCs) eignen sich hervorragend zum Schneiden von Vollblöcken. Sie bewältigen komplexe, mehrdimensionale Geometrien perfekt. Allerdings haben sie mit extrem langen, schlanken Bauteilen zu kämpfen.

Wenn Ihr Projekt lange extrudierte Geometrien wie Solarpanelrahmen, Transportschienen oder lineare Führungsschienen umfasst, benötigen Sie spezielle Ausrüstung. Standardfräsmaschinen erfordern mehrere Aufspannungen, um eine 10 Fuß lange Schiene zu bearbeiten. Bediener müssen das Teil wiederholt durch die Maschinentüren schieben. Aluminiumprofilmaschinen lösen dieses Problem. Sie verfügen über verlängerte X-Achsen-Fahrbetten, die speziell für lange Profile entwickelt wurden. Dadurch entfallen sekundäre Setups vollständig.

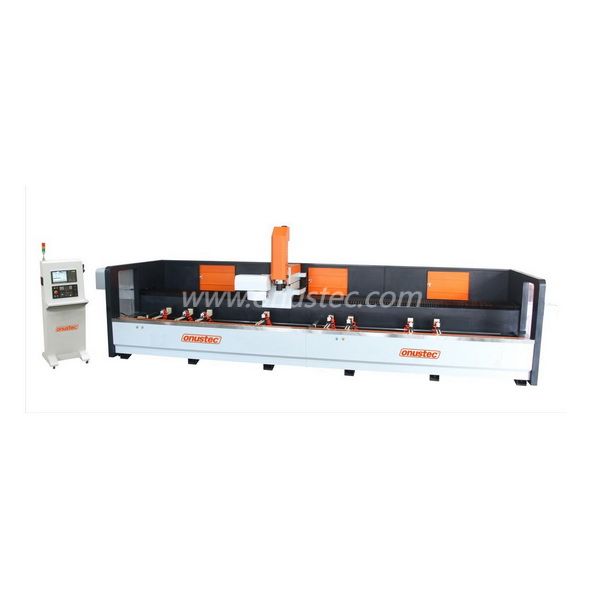

Die Rolle eines 3-Achsen-Schnellbearbeitungszentrums für Aluminium-CNC-Profile

Wirtschaftlichkeit erfordert Schnelligkeit. Ein schnelles 3-Achsen-CNC-Profilbearbeitungszentrum für Aluminium verwendet Hochgeschwindigkeitsspindeln, die speziell für leichtes Hochgeschwindigkeitsschneiden entwickelt wurden. Im Gegensatz zu schweren Eisenwerken, die für Stahl gebaut sind, beschleunigen diese Profilzentren schnell.

Sie bieten enorme Skalierbarkeit. Ein spezielles Profilbearbeitungszentrum reduziert sowohl die Rüstzeiten als auch die Zykluszeiten für lineare Teile drastisch. Sie spannen das Profil einmal ein. Die Spindel bewegt sich über die gesamte Länge des Rohmaterials und bohrt und schlitzt in einem Durchgang. Diese spezialisierte Architektur übertrifft herkömmliche VMCs bei weitem.

Möglichkeiten zum Drehen und Fräsen

Zylindrische Teile erfordern eine Drehbearbeitung. Standard-Drehzentren drehen den Rohaluminiumstab, während ein stationäres Werkzeug das Profil fräst. Wenn Ihr zylindrisches Teil quergebohrte Löcher oder flache gefräste Oberflächen erfordert, entscheiden Sie sich für eine Fräs-Drehmaschine.

Fräs-Drehmaschinen nutzen angetriebene Werkzeuge. Der Revolver der Drehmaschine enthält Miniatur-Frässpindeln. Mit dieser Funktion können Bediener das Aluminiumteil in einem einzigen Arbeitsgang drehen, bohren und fräsen. Durch die Minimierung der manuellen Teilehandhabung werden die Arbeitskosten gesenkt und eine kumulative Toleranzstapelung verhindert.

Implementierungsrisiken, Fehlervermeidung und EEAT-Realitäten

Erfahrene Beschaffungsteams wissen, dass die Theorie in der Werkstatt selten mit der Realität übereinstimmt. Die Bearbeitung von Aluminium birgt erhebliche physikalische Risiken. Sie müssen die thermische Dynamik und die Wechselwirkungen zwischen Schneidwerkzeugen proaktiv steuern.

Wärmeausdehnung und Verformung

Risiko: Aluminium besitzt einen besonders hohen Wärmeausdehnungskoeffizienten. Da das Schneidwerkzeug Reibung erzeugt, nimmt das Teil Wärme auf. Das Aluminium dehnt sich physikalisch aus. Wenn die Maschine das Teil im heißen Zustand auf sein Endmaß schneidet, schrumpft das Bauteil beim Abkühlen. Diese Dimensionsverschiebung ruiniert Teile mit engen Toleranzen.

Schadensbegrenzung: Bewerten Sie Ihre Lieferanten genau im Hinblick auf ihre Kühlmittelstrategien. Hochdruck-Flutkühlmittel verhindert Hitzestau. Darüber hinaus trennen erfahrene Werkstätten die Schrupp- und Endbearbeitungsschritte. Sie entfernen das Schüttgut, lassen das Teil abkühlen und führen dann einen letzten leichten Glättungsdurchgang durch. Komplexe Luft- und Raumfahrtteile erfordern häufig ein zwischenzeitliches thermisches Spannungsarmglühen.

Häufiger Fehler: Erlauben Sie dem Bediener niemals, aggressive Schruppbahnen trocken zu fahren. Bei dünnwandigen Aluminiumgehäusen ist ein Wärmeverzug irreversibel.

Werkzeug- und Aufbauschneide (BUE)

Risiko: Aluminium schmilzt bei relativ niedrigen Temperaturen. Durch die hohe Reibung schmelzen winzige Aluminiumpartikel und verschweißen sich direkt mit dem Schneidwerkzeug. Wir nennen dieses Phänomen „Built-Up Edge“ (BUE). Sobald sich BUE bildet, verliert das Werkzeug seine scharfe Schneidkante. Es fängt an, das Metall zu verschmieren, anstatt es zu schneiden, und zerstört so die Oberflächenbeschaffenheit.

Abhilfe: Stellen Sie sicher, dass Ihr Bearbeitungspartner geeignete Fräser verwendet. Sie müssen polierte, unbeschichtete Hartmetallwerkzeuge verwenden. Die polierten Rillen verhindern das Anhaften von Aluminium. Für die Produktion extrem hoher Stückzahlen sind Werkzeuge mit DLC-Beschichtung (Diamond-Like Carbon) erforderlich. DLC-Beschichtungen sorgen für höchste Gleitfähigkeit und eliminieren BUE vollständig.

Realitäten in Bezug auf Toleranz und Oberflächenbeschaffenheit

Übermäßige Toleranzen treiben die Produktionskosten in astronomische Höhen. Viele Ingenieure wenden unnötigerweise extrem enge Luft- und Raumfahrttoleranzen auf unkritische kosmetische Teile an.

Definieren Sie realistische Grundtoleranzen. Eine Standard-CNC-Fräse hält bei Standard-Aluminiumelementen problemlos +/- 0,005 Zoll. Standardmäßige Oberflächengüten „wie bearbeitet“ liegen typischerweise bei etwa 63 Ra. Geben Sie keinen Spiegelglanz von 16 Ra oder eine Toleranz von +/- 0,001 Zoll an, es sei denn, die mechanische Baugruppe erfordert dies unbedingt.

Lieferantenauswahl: So überprüfen Sie einen Bearbeitungspartner

Ihre Entwürfe sind nur so gut wie der Partner, der sie umsetzt. Die Überprüfung eines CNC-Bearbeitungsanbieters erfordert einen Blick auf dessen Marketingbroschüren. Sie müssen ihre Qualitätssysteme und Nachbearbeitungsfähigkeiten prüfen.

Compliance und Qualitätssicherung

Regulierte Branchen tolerieren Null-Fehler. Wenn Sie Komponenten für die Luft- und Raumfahrt, Verteidigung oder Medizin beziehen, müssen Sie strenge Zertifizierungen einfordern. Fordern Sie einen Nachweis der AS9100- oder ISO 9001:2015-Registrierung.

Gefälschte Metalle belasten die globale Lieferkette. Minderwertigem Aluminium fehlt die für einen sicheren Betrieb erforderliche strukturelle Integrität. Fordern Sie absolute Transparenz in Bezug auf Materialtestberichte (MTRs). Ihr Lieferant muss eine zertifizierte MTR vorlegen, die den Aluminiumbarren bis zur ursprünglichen Gießerei zurückverfolgt. Dadurch wird eine Substitution minderwertiger Legierungen verhindert.

Möglichkeiten zur Oberflächenveredelung

Blankes Aluminium zerkratzt leicht. Außerdem oxidiert es mit der Zeit. Die meisten Produktionsteile erfordern sekundäre Schutzbeschichtungen. Sie sollten Anbietern den Vorzug geben, die integrierte Nachbearbeitungsfunktionen anbieten.

Bewerten Sie ihr internes oder verwaltetes Netzwerk für die Oberflächenveredelung. Zu den allgemeinen Anforderungen gehören:

• Typ II. Eloxieren: Fügt eine dünne Schutzschicht hinzu und ermöglicht eine lebendige Farbfärbung.
• Typ-III-Hartanodisierung: Erzeugt eine dicke, keramikähnliche Verschleißoberfläche für Komponenten mit hoher Reibung.
• Chem Film (Alodine): Bietet Korrosionsbeständigkeit bei gleichzeitiger Beibehaltung der elektrischen Leitfähigkeit.
• Perlenstrahlen: Entfernt Werkzeugspuren und erzeugt vor dem Eloxieren eine einheitliche matte Ästhetik.

Durch die Konsolidierung der Bearbeitung und Endbearbeitung bei einem Anbieter wird Ihre Lieferkettenlogistik drastisch reduziert.

Kosten-Volumen-Analyse

Ein Anbieter, der sich im Prototyping auszeichnet, könnte bei der Massenfertigung Schwierigkeiten haben. Sie benötigen einen Übergangsrahmen. Prototypen in kleinen Stückzahlen sind mit hohen Stückkosten verbunden, da die Rüstzeit die Gleichung dominiert.

Beim Übergang zur Großserienproduktion verlagert sich der Schwerpunkt vollständig auf die Reduzierung der Zykluszeit. Suchen Sie nach Anbietern, die die Automatisierung von Palettenpools nutzen. Automatisierte Palettenwechsler laden frische Aluminiumbarren in die Maschine, während die Spindel kontinuierlich ein weiteres Teil schneidet. Diese „Lights-out“-Fertigungsfunktion senkt die Arbeitskosten und garantiert konsistente Produktionspläne.

Abschluss

• Für eine erfolgreiche Aluminiumherstellung ist es erforderlich, dass Ihre spezifische Legierungssorte direkt an die Endanwendungsumgebung angepasst wird.
• Optimieren Sie Ihre Produktionseffizienz, indem Sie die richtige Maschinenarchitektur auswählen und spezielle Profilzentren für lange Strangpressteile und 5-Achsen-Fräsmaschinen für komplexe Blöcke nutzen.
• Überprüfen Sie Ihre Lieferanten intensiv auf ihre Wärmemanagementstrategien, MTR-Rückverfolgbarkeit und integrierten Fähigkeiten zur Oberflächenveredelung.
• Führen Sie eine umfassende DFM-Prüfung (Design for Manufacturability) Ihrer aktuellen CAD-Dateien durch, um unnötig enge Toleranzen zu vermeiden.
• Kontaktieren Sie umgehend Ihre ausgewählten Bearbeitungspartner, um eine technische Prüfung und eine Angebotsanfrage auf Grundlage dieser optimierten Kriterien anzufordern.

FAQ

F: Was ist die kostengünstigste Aluminiumlegierung für die CNC-Bearbeitung?

A: 6061-T6 ist die kostengünstigste Wahl für die allgemeine CNC-Bearbeitung. Es vereint die Erschwinglichkeit des Rohmaterials, die weitverbreitete weltweite Verfügbarkeit und die hervorragende Bearbeitbarkeit perfekt miteinander. Es reduziert die Spindelzeit im Vergleich zu stärkeren Luft- und Raumfahrtlegierungen erheblich und bietet gleichzeitig eine ausreichende strukturelle Integrität für die meisten kommerziellen Anwendungen.

F: Können CNC-Aluminiumteile geschweißt werden?

A: Ja, aber die Schweißbarkeit hängt vollständig von der jeweiligen Legierungssorte ab. Sie können 6061- und 5052-Legierungen problemlos mit Standard-WIG- oder MIG-Verfahren schweißen. Im Gegensatz dazu sollten Sie das Schweißen von 7075-Aluminium generell vermeiden, da sein hoher Zinkgehalt bei thermischen Wechseln zu starken Mikrorissen und einem Verlust der strukturellen Festigkeit führt.

F: Welche Oberflächenbeschaffenheit kann ich direkt von der Maschine erwarten?

A: Sie können in der Regel eine standardmäßige Oberflächengüte im bearbeiteten Zustand zwischen 63 Ra und 125 Ra erwarten. Dieses Finish zeigt sichtbare, gleichmäßige Werkzeugspuren. Wenn für Ihr Teil kosmetische Perfektion oder O-Ring-Dichtungsflächen erforderlich sind, müssen Sie sekundäre Endbearbeitungsprozesse wie Perlenstrahlen oder Hochgeschwindigkeits-Konturschleifen festlegen, um 32 Ra oder besser zu erreichen.

F: Warum eine Aluminiumprofilmaschine anstelle einer Standard-VMC verwenden?

A: Aluminiumprofilmaschinen bieten enorme Effizienzsteigerungen bei langen, extrudierten Teilen. Standard-VMCs verfügen über begrenzte X-Achsen-Verfahrbetten, was den Bediener dazu zwingt, lange Profile mehrmals neu zu positionieren. Profilmaschinen verfügen über spezielle lange Maschinenbetten und Spindeln mit hoher Drehzahl. Sie bearbeiten die gesamte Länge des Profils in einer kontinuierlichen, automatisierten Einrichtung.
