Warum sollten Sie sich für eine leichte CNC-Aluminiumschneidemaschine entscheiden?

Die Bewertung von Anlagen zur Herstellung von Nichteisenmetallen stellt den Käufer vor ein klares Dilemma. Sie möchten nicht zu viel Geld für riesige, schwere Maschinen ausgeben, die Sie selten voll ausnutzen. Umgekehrt besteht die Gefahr, dass Teile beschädigt werden und Produktionslinien ins Stocken geraten, wenn Sie Ihre Ausrüstung nicht ausreichend spezifizieren. Was ist die richtige Balance? In industriellen Umgebungen bezieht sich „leichte Beanspruchung“ typischerweise auf Portalmaschinen mit hoher Drehzahl. Ingenieure bauen sie speziell für Plattenmaterialien, Strangpressteile und Verbundwerkstoffe. Diese Setups bieten deutliche Vorteile für spezialisierte Arbeitsabläufe. In diesem Leitfaden werden die technischen, finanziellen und betrieblichen Gegebenheiten bei der Einführung eines leichten Systems für die Aluminiumverarbeitung bewertet. Sie erfahren genau, wie diese Maschinen funktionieren und welche Einschränkungen sie haben. Wir werden auch untersuchen, wie sie im Vergleich zu herkömmlichen Mahlgeräten abschneiden. Das Verständnis dieser spezifischen Faktoren stellt sicher, dass Sie eine fundierte und äußerst strategische Ausrüstungsauswahl treffen.

Wichtige Erkenntnisse

• Leichte CNC-Maschinen maximieren den ROI für die Verarbeitung dünner bis mittlerer Aluminiumbleche, Verbundwerkstoffe und Strangpressteile, bei denen eine hohe Drehzahl ein hohes Drehmoment überwiegt.
• Eine 3-Achsen-Konfiguration bietet die optimale Balance zwischen Arbeitsfläche und Vielseitigkeit für die Herstellung von Flachbildschirmen.
• Der Erfolg hängt stark von der Steifigkeit, der richtigen Werkzeugausstattung (z. B. einschneidige Fräser) und der automatischen Schmierung (MMS) ab, nicht nur von der reinen Maschinenleistung.
• Diese Systeme sind kein Ersatz für vertikale Bearbeitungszentren (VMCs) beim Zerspanen dicker Knüppelblöcke; Sie dienen unterschiedlichen, ergänzenden Produktionsanforderungen.

Der Business Case: Das Produktionsproblem formulieren

Die Kapitalallokation erfordert präzises strategisches Denken. Viele Ladenbesitzer greifen bei der Metallbearbeitung instinktiv zu schweren vertikalen Bearbeitungszentren (VMCs). VMCs erfordern jedoch enorme Vorabinvestitionen. Sie zahlen einen Aufpreis für die Steifigkeit des Gusseisens und das Drehmoment bei niedrigen Drehzahlen. Dieses enorme Drehmoment geht völlig verloren, wenn 90 % Ihrer Arbeit das Schneiden von 1/4-Zoll-Aluminiumplatten umfasst. Es bleibt auch ungenutzt, wenn Sie leichte Aluminium-Strangpressteile dimensionieren. Fehlausgerichtete Gerätekäufe binden wertvolles Kapital. Stattdessen greifen Industriebetriebe zunehmend auf CNC-Fräsbearbeitungszentren zurück . Diese Maschinen zielen auf bestimmte Anwendungen ab, um die anfänglichen Gerätebudgets zu maximieren.

Platzbedarf und Anlagenanforderungen stellen einen weiteren wichtigen Aspekt dar. VMCs nehmen eine beträchtliche vertikale und horizontale Produktionsfläche ein. Sie erfordern außerdem hochbelastbare Stahlbetonfundamente. Darüber hinaus benötigen sie eine robuste dreiphasige Strominfrastruktur. Leichte Oberfräsen bieten eine weitaus flexiblere Installationslogistik. Sie verteilen ihr Gewicht auf eine größere Stellfläche. Viele arbeiten bequem auf handelsüblichen Werkstattböden. Einige Modelle bieten sogar einphasige Stromversorgungsoptionen. Durch diese Flexibilität werden teure Anlagenmodernisierungen drastisch reduziert.

Durchsatzkennzahlen erzählen eine überraschende Geschichte in Bezug auf dünne Bestände. Man könnte annehmen, dass schwerere Maschinen immer schneller schneiden. Für dünne Nichteisenmetalle erweist sich diese Annahme als falsch. Die Hochgeschwindigkeitsvorschübe auf Maschinen für leichte Beanspruchung übertreffen regelmäßig langsamere, schwerere Mühlen bei Plattenmaterial. Das Geheimnis liegt in optimierten Chipladungen. Spindeln mit hoher Drehzahl ermöglichen schnellere Vorschubgeschwindigkeiten, ohne dass kleine Werkzeuge kaputt gehen. Bediener schließen die Profilierung verschachtelter Bleche viel schneller ab. Die Maschine bewegt sich flink über einen großen Arbeitsbereich.

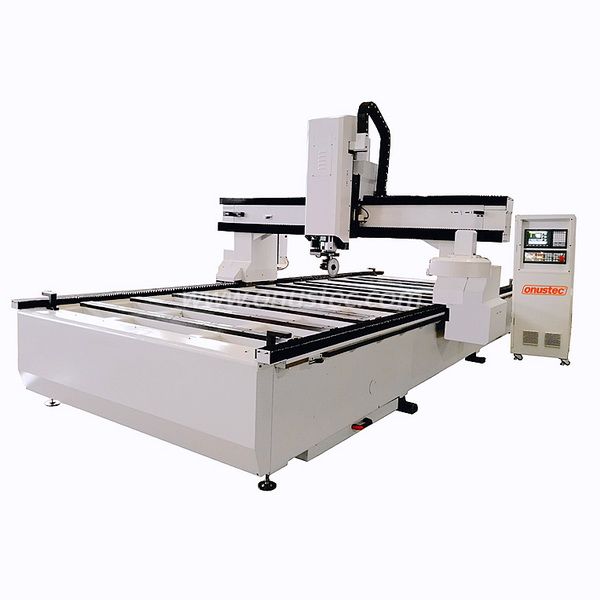

Kernfunktionen eines 3-Achsen-CNC-Fräsbearbeitungszentrums für Aluminium

Die Spindeldynamik bestimmt den Erfolg bei der Bearbeitung von Nichteisenmaterialien. Ein 3-Achsen-CNC-Fräsbearbeitungszentrum für Aluminium ist auf Spindeln mit hoher Drehzahl angewiesen. Standardbetriebe erfordern Drehzahlen zwischen 18.000 und 24.000 U/min. Durch diese hohe Geschwindigkeit wird die richtige Oberflächengeschwindigkeit für Werkzeuge mit kleinerem Durchmesser erreicht. Kleine Werkzeuge benötigen eine unglaubliche Drehzahl, um Aluminium sauber zu scheren. Wenn sich die Spindel zu langsam dreht, greift der Fräser das Material. Eine hohe Drehzahl verhindert ein Abbrechen des Werkzeugs.

Der Arbeitsraum bietet den offensichtlichsten funktionalen Vorteil. Diese Maschinen zeichnen sich durch große Bettgrößen aus. Beliebte Formate sind 4x8 oder 5x10 Fuß große Tische. Diese massiven Betten ermöglichen es dem Bediener, ganze Aluminiumbleche problemlos zu stapeln. Durch die Verschachtelung wird die Rohstoffverschwendung minimiert. Außerdem wird die manuelle Materialhandhabung dadurch drastisch reduziert. Die Bediener laden ein komplettes Blech, führen das Programm aus und entladen die fertigen Teile. Diese Effizienz spart unzählige Arbeitsstunden.

Achsenverfahrweg und Präzision haben sich in modernen Systemen erheblich weiterentwickelt. High-End-Oberfräsen für leichte Beanspruchung verwenden keine grundlegenden Hobbykomponenten mehr. Sie nutzen fortschrittliche Schrittmotoren mit geschlossenem Regelkreis oder AC-Servomotoren. Diese Antriebssysteme halten über große Verfahrwege unglaublich enge Toleranzen ein. Sie überwachen kontinuierlich ihre eigene Position. Wenn ein Werkzeug auf unerwarteten Widerstand stößt, korrigiert das geschlossene Regelsystem die Position sofort. Sie erhalten höchste Genauigkeit, ohne dass Sie die massive Gusseisenbasis einer Hochleistungsmühle benötigen.

Technische Bewertungskriterien: Merkmale bis Ergebnisse

Steifigkeit und Vibrationsdämpfung bleiben selbst in der Kategorie „leichte Beanspruchung“ von entscheidender Bedeutung. Das Rahmengewicht ist absolut immer noch wichtig. Eine Maschine muss die beim Aluminiumfräsen entstehenden Resonanzfrequenzen absorbieren. Geschweißte Stahlrahmen bieten im Vergleich zu verschraubten Aluminium-Strangpressprofilen eine deutlich bessere Dämpfung. Verschraubte Rahmen vibrieren häufig unter seitlichen Schnittkräften. Durch diese Vibration entstehen Rattermarken an der Schnittkante. Starkes Rattern führt direkt zum vorzeitigen Werkzeugbruch. Überprüfen Sie immer die strukturelle Integrität des Portals und der Basis.

Kühlung und Spanabfuhr sind lebenswichtige Faktoren für Ihre Schaftfräser. Sie können Aluminium auf einer Oberfräse nicht erfolgreich trockenschneiden. Aluminium wird bei Erwärmung durch Reibung weich und klebrig. Trockenschnitt führt zum Abrieb. Das Aluminium schmilzt regelrecht und verschweißt sich mit dem Schneidwerkzeug. Sie müssen eine Mindestmengenschmierung (MMS) oder ein Nebelsystem verwenden. MMS liefert eine präzise Mischung aus Druckluft und winzigen Schmierstofftröpfchen. Es kühlt den Schnitt ab und bläst dabei die Späne heftig aus dem Kanal. Flutkühlmittel ist schmutzig und bei diesen Großbettmaschinen normalerweise unnötig.

Spannlösungen bestimmen die Qualität Ihres Endteils. Die Sicherung dünner Bestände stellt einzigartige Herausforderungen dar. Material mit einer Dicke von nur 0,24 mm biegt sich bei unsachgemäßer Befestigung nach oben. Wir müssen das Material flach verschließen.

Vergleich der Spannvorrichtungen für Aluminiumbleche

Implementierungsrealitäten und anerkannte Einschränkungen

Das Setzen realistischer Erwartungen hinsichtlich der Materialentfernungsraten (MRR) verhindert frühzeitige Frustration. Leichten Maschinen fehlt die nötige Kraft für tiefe, schwere Schnitte. Sie können einen 1,5-Zoll-Schaftfräser nicht tief in einen Aluminiumblock eintauchen und ihn durchpflügen. Stattdessen müssen die Bediener mehrere flache Durchgänge nutzen. Wir nennen diese Schälfräs- oder Trochoidenstrategien. Trochoide Werkzeugwege erzeugen leichte, schnelle, kreisförmige Schnitte aus dem Material. Diese Strategie hält den Werkzeugeinsatz gering. Es nutzt die hohe Spindeldrehzahl, um Material effizient zu reinigen, ohne das Portal zu überlasten.

Die Lernkurve des Bedieners unterscheidet sich von der Holz- oder Kunststofffräsung. Bei Aluminium ist eine strikte Abhängigkeit von präzisen Vorschüben und Geschwindigkeiten erforderlich. Holz verzeiht. Kunststoffe könnten etwas schmelzen. Aluminium ist jedoch gnadenlos. Bereits eine Abweichung von 10 % der Vorschubgeschwindigkeit kann zum sofortigen Ausfall des Werkzeugs führen. Bediener müssen die Berechnung der Spanlast verstehen. Sie müssen auf die Maschine hören. Ein hohes Quietschen weist auf schlechte Parameter hin. Für den dauerhaften Erfolg ist die richtige Ausbildung absolut unerlässlich.

Der Wartungsaufwand erfordert tägliche Aufmerksamkeit. Aluminiumspäne verhalten sich anders als Sägemehl. Sie sind scharf, gezackt und abrasiv. Die Handhabung dieser Späne in Portalschienen erfordert Sorgfalt.

1. : Bediener müssen die Linearschienen täglich fegen oder ausblasen, um abrasiven Verschleiß zu verhindern.
2. Schmierungskontrollen: Durch die tägliche Inspektion der automatischen Öler wird sichergestellt, dass die Lager nicht festfressen.
3. MMS-Flüssigkeitsstände: Wenn das Nebelsystem auch nur fünf Minuten lang trocken läuft, werden die Werkzeuge zerstört.
4. Oberflächenerneuerung von Spoilboards: Regelmäßiges Fliegenschneiden des MDF- oder Phenol-Spoilboards stellt sicher, dass der Vakuumdruck optimal bleibt.

Analyse der Alternativen: Warum sollten Sie sich für eine leichte CNC-Aluminiumschneidemaschine gegenüber anderen entscheiden?

Käufer vergleichen häufig verschiedene Technologien, bevor sie einen Kauf abschließen. Wenn Sie sich fragen, warum Sie leichte CNC-Aluminium-Schneidemaschinen anstelle von VMCs oder Plasmatischen wählen sollten, liegt die Antwort in der Anwendungsanpassung. VMCs sind beim starken Materialabtrag absolut überzeugend. Sie halten auch die engsten Toleranzen für Luft- und Raumfahrtteile ein. Allerdings verlieren sie enorm an Vorabkosten. Außerdem fehlt ihnen die Blattkapazität, die für die Bearbeitung großer Platten erforderlich ist. Darüber hinaus haben ihre niedrigeren Spindelgeschwindigkeiten Probleme mit winzigen Gravurstücken.

Wir müssen uns auch CNC-Plasmaschneider ansehen. Plasmatische schneiden grobe Formen unglaublich schnell. Sie verarbeiten problemlos dicken Stahl. Beim Plasmaschneiden ist jedoch extreme Hitze erforderlich. Dadurch entsteht eine Wärmeeinflusszone (HAZ) entlang der Schnittkante. Durch die HAZ wird das Aluminium härter, was die Nachbearbeitung der Kanten erschwert. Darüber hinaus können Plasmaschneider keine Taschen fräsen. Sie können Löcher nicht genau versenken oder Teilenummern eingravieren. Sie dienen als reine Profilschneidewerkzeuge.

Der leichte CNC-Fräser stellt den perfekten Sweet Spot dar. Es überbrückt die Lücke zwischen diesen beiden Extremen. Es sorgt für perfekt saubere Kanten in Mühlenqualität. Es führt präzise Bohrungen und komplexe Taschenbearbeitungen durch. Er verarbeitet mühelos große 4x8-Blätter. Das Beste daran ist, dass diese Ergebnisse zu einem Bruchteil der Kapitalkosten eines VMC erzielt werden.

Auswahllogik für CNC-Fräsbearbeitungszentren

Benchmarking-Leistung liefert die sichersten Kaufdaten. Kaufen Sie niemals eine Maschine nur anhand eines Prospekts. Fordern Sie Probeschnitte mit Ihren spezifischen Materialien an. Eine Legierung wie 6061-T6 schneidet scharf und sauber. Im Gegensatz dazu ist 5052-Aluminium in Marinequalität klebrig und neigt zum Schweißen. Sie müssen sehen, wie die Maschine Ihre genaue Materialstärke und Legierungssorte verarbeitet. Fordern Sie ein Video des Testschnitts an. Besser noch: Nehmen Sie persönlich am Probeschnitt teil.

Die Controller-Architektur bestimmt die tägliche Zuverlässigkeit. Bewerten Sie das Steuerungssystem sorgfältig. Vermeiden Sie PC-basierte Hobbysoftware für kommerzielle Produktionsumgebungen. Windows-Updates können Produktionsabläufe unterbrechen. Industrielle Steuerungen bieten eine überragende Stabilität. Sie interpretieren G-Code schneller und genauer. Stellen Sie sicher, dass der Controller volle Kompatibilität mit standardmäßiger, branchenführender CAM-Software bietet. Ihre Programmierer benötigen eine nahtlose Integration zwischen dem Designbüro und der Werkstatt.

Verkäuferunterstützung und Schulungen nach dem Verkauf runden den Deal ab. Maschinen gehen zwangsläufig kaputt. Ersatzteile müssen in Ihrer Region leicht verfügbar sein. Prüfen Sie die Garantiebedingungen genau. Halten Sie außerdem Ausschau nach zugänglicher Unterstützung bei der Anwendungstechnik. Ein guter Anbieter bietet grundlegende Werkzeugrezepte an. Sie helfen Ihren Bedienern in den ersten entscheidenden Betriebswochen bei der Eingabe von Vorschüben, Geschwindigkeiten und MMS-Einstellungen. Starke Lieferantenpartnerschaften verkürzen den ROI-Zeitplan drastisch.

Abschluss

Die Wahl einer leichten Maschine ist eine strategische Überlegung und kein Kompromiss. Es zielt speziell auf flache Plattenmaterialien, Extrusionen und Verbundwerkstoffe ab. Sie maximieren Ihre Investition, indem Sie unnötige schwere Gussgeräte vermeiden. Um eine erfolgreiche Implementierung sicherzustellen, sollten Sie die folgenden wichtigen Handlungsschritte im Hinterkopf behalten:

• Passen Sie den Maschinenraum an: Passen Sie die Bettgröße genau an Ihre gängigsten Rohmaterialabmessungen an, um die manuelle Handhabung zu reduzieren.
• Priorisieren Sie starre Spindeln: Stellen Sie sicher, dass die Spindel 18.000 bis 24.000 U/min liefert, um die Spanbelastung bei Nichteisenmetallen zu optimieren.
• Investieren Sie in Nebelkühlung: Versuchen Sie niemals, trocken zu schneiden. Geben Sie gleich beim Kauf ein zuverlässiges MMS-System an.
• Fordern Sie einen Testschnitt an: Senden Sie Ihre spezielle Aluminiumlegierung an den Hersteller, um die Kantenqualität und die Schnittzeiten in der Praxis zu überprüfen.

Machen Sie den nächsten Schritt zur Optimierung Ihrer Produktionsfläche. Konsultieren Sie noch heute einen Anwendungstechniker. Fordern Sie einen materialspezifischen Testschnitt an, um die tatsächlichen finanziellen Auswirkungen der Hinzufügung eines speziellen Routing-Centers zu Ihrem Arbeitsablauf zu bewerten.

FAQ

F: Kann eine leichte CNC-Maschine sehr dünnes Aluminium (z. B. 0,24 mm) präzise schneiden?

A: Ja, bei richtiger Befestigung kann es dünnes Aluminium präzise schneiden. Sie müssen einen Zonen-Vakuumtisch oder ein spezielles doppelseitiges Bearbeitungsband verwenden. Herkömmliche mechanische Klemmen führen dazu, dass sich das dünne Blech nach oben biegt, was zu eingerissenen Kanten und gebrochenen Schaftfräsern führt.

F: Welche Art von Schaftfräsern sind für das leichte CNC-Schneiden von Aluminium erforderlich?

A: Sie müssen einschneidige, O-schneidige Vollhartmetall-Bohrer verwenden. Diese spezifischen Geometrien sorgen für maximale Spanfreiheit. Sie verhindern, dass sich das gummiartige Aluminium in den Nuten festsetzt, wodurch verhindert wird, dass das Werkzeug bei hohen Drehzahlen überhitzt und abbricht.

F: Ist ein automatischer Werkzeugwechsler (ATC) für einen Aluminiumfräser erforderlich?

A: Obwohl es nicht unbedingt notwendig ist, verbessert ein ATC den Durchsatz erheblich. Wenn Ihre Aufträge mehrstufige Prozesse erfordern – wie das Bohren von Löchern in der Mitte, das Ausschneiden von Taschen und das anschließende Schneiden von Profilen –, eliminiert ein ATC die Ausfallzeiten und menschlichen Fehler, die mit dem manuellen Spannzangenwechsel einhergehen.

F: Kann ich diese Maschinen ohne Nebelkühlsystem betreiben?

A: Wir raten dringend davon ab. Beim Trockenschneiden von Aluminium entsteht eine enorme Reibung. Das Metall wird schmelzen, festfressen und dauerhaft mit Ihrem Schaftfräser verschweißen. Als absolutes Minimum benötigen Sie einen Hochdruck-Luftstrahl, aber ein echtes Nebelkühlsystem (MMS) garantiert Werkzeugstandzeit und Kantenqualität.
