So wählen Sie eine Aluminium-CNC-Maschine für die Profilbearbeitung aus

Bei der Beschaffung von Ausrüstung für die Bearbeitung von Aluminiumprofilen muss der Schwerpunkt vom Standardblockfräsen auf die Bearbeitung länglicher, dünnwandiger Strangpressteile verlagert werden. Standardmaschinen versagen oft, wenn sie für spezielle Extrusionsaufgaben eingesetzt werden. Es besteht die Gefahr einer starken Profilverformung, übermäßig langer Zykluszeiten und einer schlechten Oberflächengüte. Die falsche Ausrüstung gefährdet direkt die Produktqualität und Produktionseffizienz. Um diese Probleme zu vermeiden, muss die von Ihnen gewählte Ausrüstung genau auf Ihr spezifisches Produktionsvolumen, die Teilekomplexität und die Platzbeschränkungen abgestimmt sein. Wir untersuchen die kritischen technischen Spezifikationen, die Sie vor einem Kauf prüfen müssen. Sie erfahren, wie Sie Achskonfigurationen, Werkstückhaltesysteme und Softwarekompatibilität effektiv bewerten. Dieser Leitfaden bietet umsetzbare Erkenntnisse zur Optimierung Ihres Fertigungsworkflows. Es hilft Ihnen, kostspielige Implementierungsfehler zu vermeiden.

Wichtige Erkenntnisse

• Standard-Vertikalbearbeitungszentren verfügen oft nicht über die speziellen Bettlängen und Werkstückhalterungen, die für Aluminium-Strangpressteile erforderlich sind.
• Die Auswahl zwischen 3-, 4- und 5-Achsen-Konfigurationen bestimmt Ihre Fähigkeit, mehrere Profilflächen ohne manuelle Neupositionierung zu bearbeiten.
• Hohe Spindeldrehzahlen und spezielle Kühlmittelsysteme sind unabdingbar, um zu verhindern, dass Aluminium mit dem Schneidwerkzeug verschweißt (Aufbaukante).
• Die Gesamtbetriebskosten (TCO) gehen über den Maschinenpreis hinaus und umfassen die CAM-Softwareintegration, automatisierte Aufspannung und Bedienerschulung.

Warum Aluminium-Strangpressprofile spezialisierte CNC-Profilbearbeitungszentren erfordern

Das Geschäftsproblem beginnt mit der Unterscheidung zwischen Standard-Knüppelbearbeitung und Profilbearbeitung. Bei der Billet-Bearbeitung handelt es sich um massive Rohmaterialblöcke. Sie spannen einen massiven Block in einen Hochleistungsschraubstock. Das dichte Material hält hohen Schnittkräften problemlos stand. Ein völlig anderes Szenario stellt die Profilbearbeitung dar. Aluminiumstrangpressteile bilden hohle, längliche Formen. Zu den üblichen Anwendungen gehören Fensterrahmen, Türschienen, Architekturfassaden und industrielle Rahmensysteme. Sie können diese dünnwandigen Strukturen nicht wie massive Knüppel behandeln. Sie benötigen spezielle CNC-Profilbearbeitungszentren , um die Maßhaltigkeit aufrechtzuerhalten.

Strukturelle Herausforderungen machen den Bedarf an Spezialausrüstung erforderlich. Extrusionen zeichnen sich durch dünne Wände und ein komplexes Innengewebe aus. Diese Wände bleiben bei aggressiven Schneidzyklen sehr anfällig für Vibrationen und Rattern. Mit normalen Fräskräften kann das Hohlmaterial leicht zerdrückt oder gebogen werden. Durch Verformung wird das Bauteil sofort zerstört und es entsteht kostspieliger Ausschuss. Spezialisierte Bearbeitungszentren wirken dem durch den Einsatz adaptiver Stützstrukturen entgegen. Sie verteilen den Haltedruck gleichmäßig auf der empfindlichen Oberfläche.

Die Realität des Arbeitsumfelds macht Standardmaschinen für diese Anwendung ebenfalls überflüssig. Standard-Rohstrangpresslängen umfassen typischerweise 3 bis 7 Meter. Bei individuellen Architekturprojekten überschreiten sie manchmal 7 Meter. Das Vorschneiden dieser langen Profile vor dem Verlegen verschwendet wertvolle Produktionszeit. Es erhöht die Arbeitskosten und führt zu zusätzlichen Handhabungsfehlern. Spezialisierte Profilzentren verfügen über einen erweiterten X-Achsen-Verfahrweg. Sie nehmen Strangpressteile in voller Länge direkt aus der Mühle auf. Sie laden den gesamten Balken einmal. Die Maschine verarbeitet dann mehrere unterschiedliche Teile entlang der einzelnen Extrusion. Dieser kontinuierliche Betrieb maximiert die Materialausbeute.

Evaluierung von Achsenkonfigurationen für Ihren Produktionsworkflow

Das Verständnis der 3-Achsen-Einschränkungen ist Ihr erster Schritt. Eine 3-Achsen-Maschine bewältigt einfache Vorgänge ausreichend. Es eignet sich gut für einseitiges Bohren oder einfaches Fräsen. Allerdings schränkt es komplexe Produktionsabläufe stark ein. Die Verarbeitung mehrerer Flächen erfordert das manuelle Umdrehen der Teile. Eine manuelle Neupositionierung führt zu hohen Arbeitskosten in Ihrem Betrieb. Es zerstört auch schnell die Präzision. Jedes Mal, wenn ein Bediener das Teil bewegt, sinkt die Genauigkeit. Bei großen Extrusionslängen wird die Stapelung der Toleranzen zu einem großen Problem.

Der Umstieg auf ein 4-Achsen-Aluminium-CNC-Bearbeitungszentrum verändert die Dynamik völlig. Diese Maschinen verfügen über eine rotierende Spindel oder einen indexierenden Rundtisch. Das Schneidwerkzeug kann in einer einzigen Aufspannung auf drei verschiedene Seiten eines Profils zugreifen. Sie eliminieren das manuelle Umblättern aus dem Prozess. Diese Konfiguration sorgt für einen schnellen Return on Investment. Es reduziert die Zykluszeiten drastisch. Es minimiert Handhabungsfehler, die durch menschliches Eingreifen verursacht werden. Sie behalten mühelos die perfekte Ausrichtung über mehrere bearbeitete Flächen hinweg bei.

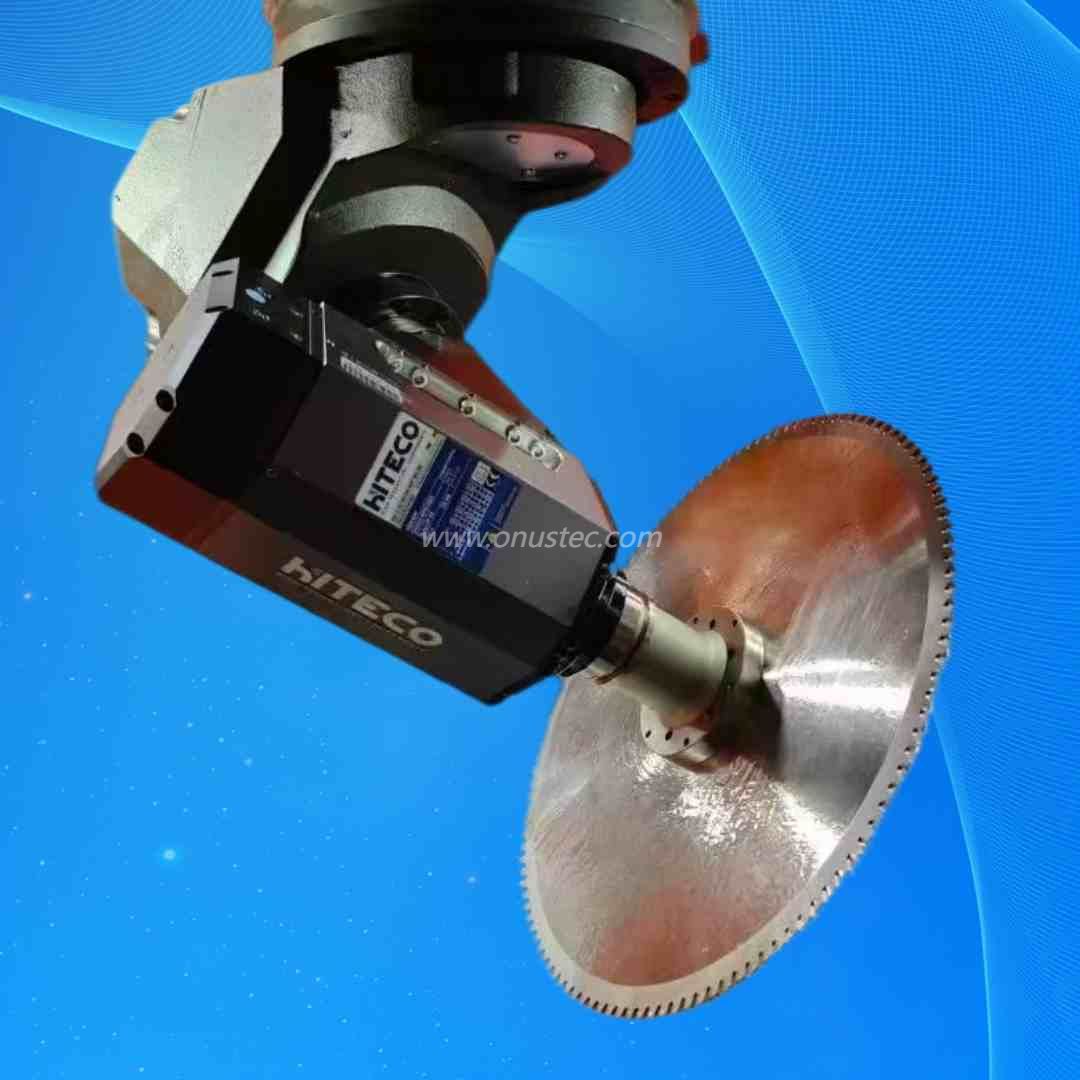

Für ultimative geometrische Flexibilität sollten Sie ein 5-Achsen-Aluminium-CNC-Profilbearbeitungszentrum in Betracht ziehen . Diese Technologie löst komplexe architektonische Herausforderungen. Es bewältigt problemlos komplizierte Fassaden, zusammengesetzte Winkel und mehrseitige Industriebauteile. Die Spindel nähert sich dem Werkstück aus nahezu jedem Winkel. Sie müssen jedoch bestimmte Kompromisse sorgfältig abwägen. Die anfänglichen Investitionsausgaben fallen deutlich höher aus. Auch bei der CAM-Programmierung müssen Bediener eine steilere Lernkurve bewältigen. Doch bei komplexen mehrseitigen Teilen rechtfertigt maximale geometrische Flexibilität die anfänglichen Hürden.

Vergleich der Achsenkonfigurationsfähigkeiten

Wichtige technische Spezifikationen, die es zu prüfen gilt

Die Auswahl der idealen Aluminium-CNC-Maschine erfordert eine gründliche Analyse ihrer Kernkomponenten. An erster Stelle dieser Liste steht die Spindeldynamik. Bei der Aluminiumbearbeitung ist Geschwindigkeit wichtiger als Drehmoment im unteren Drehzahlbereich. Das effiziente Schneiden von Aluminium erfordert große Flächenaufnahmen. Um saubere Schnitte zu erzielen, benötigen Sie Hochgeschwindigkeitsbearbeitungsmöglichkeiten. Spindeln müssen typischerweise zwischen 12.000 und 24.000 U/min laufen. Bei geringeren Geschwindigkeiten wird das Material eher gerissen als geschert. Hohe Drehzahlen sorgen für eine spiegelglatte Oberfläche und verlängern die Lebensdauer des Werkzeugs.

Maschinensteifigkeit und Rahmenkonstruktion wirken sich direkt auf die Teilequalität aus. Sie müssen das Gewicht und das Material des Portals und der Basis sorgfältig abschätzen. Gusseisen bietet hervorragende vibrationsdämpfende Eigenschaften. Geschweißter Stahl bietet eine starre strukturelle Unterstützung, dämpft jedoch Vibrationen unterschiedlich. Ein leichter Rahmen überträgt Spindelvibrationen direkt auf das dünnwandige Profil. Durch diese Übertragung entstehen Rattermarken am fertigen Teil. Schwere, starre Rahmen absorbieren diese Frequenzen. Sie halten das Schneidwerkzeug bei schnellen Richtungswechseln perfekt stabil.

Die Werkzeugkapazität und der automatische Werkzeugwechsler (ATC) bestimmen die Produktionsgeschwindigkeit. Bewerten Sie vor dem Kauf die benötigte Anzahl an Werkzeugstationen. Für komplexe Profile sind häufig Bohrer, Gewindebohrer, Schaftfräser und spezielle Formwerkzeuge erforderlich. Eine Maschine sollte über genügend Werkzeuge verfügen, um das komplexeste Teil ohne manuellen Eingriff fertigzustellen. Auch die Geschwindigkeit des Werkzeugwechsels ist von großer Bedeutung. Die Einsparung von Sekunden bei einem Werkzeugwechsel summiert sich zu Stunden eingesparter Zeit pro Woche. Schnelle ATCs helfen Ihnen, anspruchsvolle Zielzykluszeiten konsequent einzuhalten.

• Häufiger Fehler: Priorisierung einer Spindel mit hohem Drehmoment, die für Stahl entwickelt wurde. Aluminium erfordert hohe Drehzahlen, keine rohe Gewalt.
• Best Practice: Fordern Sie immer einen Spindelrundlauf-Testbericht an. Übermäßiger Rundlauf führt zum sofortigen Bruch empfindlicher Mikrowerkzeuge.
• Checklistenpunkt: Stellen Sie sicher, dass der ATC-Mechanismus geschlossen bleibt. Aluminiumspäne blockieren leicht freiliegende Werkzeugkarussells.

Betriebsrisiken mindern: Werkstückspannung, Kühlung und Spanmanagement

Spannsysteme stellen ein großes Betriebsrisiko dar. Standardschraubstöcke verformen zerbrechliche Strangpressteile beim Spannen. Automatisierte Spannsysteme bieten die einzig zuverlässige Lösung. Sie benötigen pneumatische oder motorisierte Spanner, die speziell für Hohlprofile ausgelegt sind. Diese Klemmen passen ihre Position automatisch über die CNC-Programmierung an. Die Klemmen bewegen sich dynamisch aus dem Weg, um Kollisionen zu vermeiden, wenn sich die Spindel nähert. Diese dynamische Vermeidung verhindert katastrophale Unfälle und Maschinenschäden.

Kühlmittel- und Schmierstrategien erfordern eine sorgfältige Bewertung. Sie müssen zwischen Minimalmengenschmierung (MMS) und herkömmlicher Flutkühlung wählen. Für Aluminiumprofile empfehlen wir dringend MMS. Aluminium neigt unter Hitze dazu, sich mit dem Schneidwerkzeug zu verschweißen. Dieses Phänomen wird als Build-up-Edge (BUE) bezeichnet. MMS sprüht einen präzisen, mikrotröpfchenförmigen Ölnebel direkt auf die Schneidkante. Es verhindert BUE vollständig. MMS sorgt außerdem dafür, dass die Teile sauber und trocken austreten. Es macht unordentliche Waschstationen überflüssig und gewährleistet eine strikte Einhaltung der Umweltvorschriften.

Eine weitere große Herausforderung stellt die Spanabfuhr dar. Aluminiumspäne sind unglaublich voluminös. Sie nehmen schnell enorm viel Platz ein. Sie müssen die Einbeziehung integrierter Späneförderer prüfen. Die manuelle Spänebeseitigung stoppt die Produktion und verschwendet Bedienerzeit. Auch hier spielen Schutzumzäunungen eine entscheidende Rolle. Hochgeschwindigkeitsspindeln schleudern Späne mit gefährlicher Geschwindigkeit. Gehäuse gewährleisten die Sicherheit in der Werkstatt. Außerdem leiten sie die Späne direkt in das automatisierte Fördersystem für den kontinuierlichen Betrieb.

1. Analysieren Sie die Extrusionsform, um optimale Klemmbackenprofile zu ermitteln.
2. Programmieren Sie Spannbewegungsmakros in Ihre CAM-Software, um Spindelkollisionen zu verhindern.
3. Kalibrieren Sie die MMS-Düse genau so, dass sie auf die Werkzeugnut und nicht auf den Werkzeugschaft zielt.
4. Leeren Sie die Spänebehälter häufig oder installieren Sie ein automatisiertes Trichtersystem mit hoher Kapazität.

Implementierungsrealitäten, Softwareintegration und versteckte Kosten

Die CAD- und CAM-Kompatibilität entscheidet über Ihren ultimativen Erfolg. Die Hardware der Maschine ist nur so gut wie der Code, der sie antreibt. Sie müssen die Softwareintegration frühzeitig im Kaufprozess überprüfen. Die Original Equipment Manufacturer (OEM)-Software muss sich nahtlos in Ihren bestehenden Arbeitsablauf integrieren. Bewerten Sie die Kompatibilität mit gängigen architektonischen oder mechanischen CAD-Systemen. Systeme wie AutoCAD, SolidWorks oder spezielle Fenstersoftware müssen einwandfrei kommunizieren. Ein schlecht integrierter Postprozessor erzeugt fehlerhaften Code. Dies führt zu verschrotteten Teilen und endloser Fehlerbehebung.

Die Anforderungen an die Einrichtung überraschen Käufer oft. Sie müssen den physischen Platzbedarf der Maschine berücksichtigen. Diese Maschinen mit langem Bett erfordern enorme Stellfläche. Bediener benötigen außerdem Freiraum, um 7-Meter-Profile sicher laden zu können. Die Anforderungen an die Stromversorgung erfordern strenge Beachtung. Stellen Sie sicher, dass Ihre Anlage die richtige Spannung und Phase ohne Spannungsabfälle liefern kann. Ebenso entscheidend ist die Qualität der pneumatischen Luftversorgung. Hochgeschwindigkeitsspindeln sind auf ständige Luftspülungen angewiesen, um die Lager sauber zu halten. Sie müssen trockene, hochgefilterte Luft liefern. Feuchtigkeit in den Luftleitungen zerstört teure Spindeln schnell.

Schulungen und fortlaufender Support bestimmen die langfristige Betriebszeit. In jeder Produktionsumgebung kommt es zu Hardwareausfällen. Bewerten Sie das Service Level Agreement (SLA) des Anbieters sorgfältig. Untersuchen Sie die Verfügbarkeit von Ersatzteilen vor Ort. Der Versand von Ersatzteilen aus Übersee führt zu einem wochenlangen Produktionsstopp. Die Reaktionszeiten der Techniker sind von enormer Bedeutung. Sie benötigen Garantien für den Vor-Ort-Service, um katastrophale Ausfallzeiten zu verhindern. Eine spezielle Bedienerschulung stellt sicher, dass Ihr Team die Maschinenfunktionen sicher maximiert.

Abschluss

Die Auswahl der richtigen Ausrüstung erfordert einen logischen Auswahlprozess. Basieren Sie Ihre endgültige Entscheidung auf einer strengen Matrix betrieblicher Realitäten. Die Komplexität des Teils sollte die erforderliche Achsenanzahl bestimmen. Das Produktionsvolumen bestimmt Ihren Automatisierungsbedarf, insbesondere in Bezug auf dynamisches Spannen und Werkzeugwechsel. Anlagenbeschränkungen müssen Ihre Größen- und Leistungsparameter festlegen. Das Ausbalancieren dieser Faktoren stellt sicher, dass Sie eine hocheffiziente, leistungsstarke Maschine auswählen, die speziell auf Ihren Extrusionsarbeitsablauf zugeschnitten ist.

Als nächsten Schritt empfehlen wir dringend, ein umfassendes Zeitstudium anzufordern. Bitten Sie den Verkäufer, einen physischen Testschnitt mit Ihren tatsächlichen Aluminiumprofilfeilen durchzuführen. Dieser Proof of Concept zeigt die wahren Fähigkeiten der Ausrüstung. Es deckt etwaige Software-Integrationsfehler auf, bevor Sie sich dazu verpflichten. Unterschreiben Sie niemals eine Bestellung, ohne zu überprüfen, ob die Maschine Ihr spezifisches Material genau nach Ihren Toleranzanforderungen schneidet.

FAQ

F: Was ist die ideale Spindeldrehzahl für eine Aluminium-CNC-Maschine?

A: Aluminiummaschinen erfordern Hochgeschwindigkeitsspindeln, die typischerweise zwischen 12.000 und 24.000 U/min arbeiten. Die genaue Drehzahl hängt stark von Ihrem Werkzeugdurchmesser und den gewünschten Vorschüben ab. Werkzeuge mit kleinem Durchmesser erfordern höchste Drehzahlen, um die erforderliche Oberflächenlänge für einen sauberen Scherschnitt zu erreichen.

F: Kann ein Standard-CNC-Fräser Aluminiumprofile bearbeiten?

A: Standard-CNC-Fräsern fehlt die erforderliche Steifigkeit und spezielle Spannsysteme. Oberfräsen sind in erster Linie für die Bearbeitung flacher Bleche wie Holz oder Kunststoff konzipiert. Profilbearbeitungszentren verfügen über verlängerte Betten und dynamische Klemmen, die speziell dafür entwickelt wurden, zerbrechliche, längliche Strukturprofile zu stützen, ohne dass es zu Verformungen kommt.

F: Wie verhindere ich, dass Aluminiumspäne an den Fräser schweißen?

A: Sie können Aufbauschneiden verhindern, indem Sie einschneidige oder nach oben gerichtete Werkzeuggeometrien verwenden, die speziell für Aluminium entwickelt wurden. Durch die Anwendung spezieller Werkzeugbeschichtungen wie Zirkoniumnitrid (ZrN) wird die Reibung erheblich reduziert. Durch die Kombination geeigneter Werkzeuge mit einem präzisen MMS-System (Mindestmengenschmierung) bleibt die Schneidkante kühl und sauber.

F: Was ist die typische Vorlaufzeit für die Installation eines 5-Achsen-Aluminium-CNC-Profilbearbeitungszentrums?

A: Die branchenüblichen Lieferzeiten liegen zwischen 12 und 20 Wochen. Dieser verlängerte Zeitrahmen berücksichtigt die Herstellung kundenspezifischer Bettlängen, die Integration spezifischer Klemmkonfigurationen und die Durchführung einer strengen Werkskalibrierung vor dem Versand. Auch komplexe 5-Achsen-Köpfe erfordern vor der endgültigen Auslieferung umfangreiche Tests.
