In der Welt der Präzisionsbearbeitung werden nur wenige Begriffe so häufig verwechselt wie „Fräser“ und „Schaftfräser“. Auch wenn diese Begriffe in der Werkstatt oft gelegentlich vertauscht werden, stellen sie in der Fertigungstaxonomie unterschiedliche Konzepte dar. Sie als Synonyme zu behandeln, ist nicht nur ein semantischer Fehler; Dabei handelt es sich um ein technisches Versehen, das zu suboptimalen Werkzeugwegen, längeren Zykluszeiten und sogar katastrophalen Schäden an hochpräzisen Geräten führen kann. Für leitende Ingenieure und Beschaffungsmanager ist das Verständnis des Unterschieds von entscheidender Bedeutung für die Prozessoptimierung.

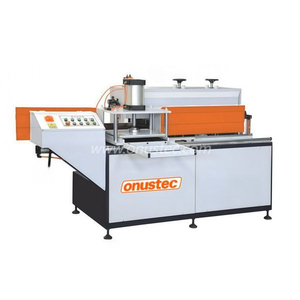

Ein „Fräser“ dient als Oberkategorie für eine Vielzahl rotierender Werkzeuge, während ein „Schaftfräser“ ein spezifischer, äußerst vielseitiger Untertyp ist, der für einzigartige axiale und radiale Bearbeitungen entwickelt wurde. Wenn nicht zwischen einem allgemeinen Planfräser und einem speziellen Schaftfräser unterschieden wird, führt dies oft zu ineffizienten Materialabtragsraten oder schlechten Oberflächengüten. In diesem Leitfaden werden die hierarchischen Beziehungen, technischen Geometrieunterschiede und Auswahlstrategien erläutert, die zur Maximierung des ROI Ihrer Schaftfräsmaschine erforderlich sind.
Hierarchie: Alle Schaftfräser sind Fräser, aber nicht alle Fräser sind Schaftfräser. „Fräser“ ist der Überbegriff; „Schaftfräser“ ist eine spezielle Unterkategorie für axiales und radiales Schneiden.
Geometrie: Schaftfräser zeichnen sich durch ihre Fähigkeit aus, über die Spitze (Eintauchen) und die Seite (Profilieren) zu schneiden, während andere Fräser (wie Planfräser) hauptsächlich die Stirnfläche nutzen.
Maschinenanwendung: High-End -5-Achsen-Schaftfräsmaschinen sind für komplexe Konturen stark auf Vollhartmetall-Schaftfräser angewiesen, während für die Massenmaterialentfernung allgemeine Fräser verwendet werden.
Auswahlregel: Wendeplattenfräser für großflächige Planflächen (>25 mm) verwenden; Verwenden Sie Vollschaftfräser für Schlitze, Taschen und Präzisionskonturen.
Um technische Autorität innerhalb einer Produktionsumgebung zu etablieren, müssen wir zunächst die Taxonomie klären. Die Verwirrung rührt daher, dass ein Schaftfräser per Definition ein Fräser ist, das Gegenteil jedoch nicht der Fall ist.
Ein „Fräser“ ist ein rotierendes Werkzeug, das mehrere Schneidkanten verwendet, um Material innerhalb einer Fräsmaschine zu entfernen. Diese Definition ist von Natur aus weit gefasst. Es umfasst über ein Dutzend spezifische Werkzeugkategorien, darunter Planfräser, Plattenfräser, Schlagfräser, Zahnradfräser und Schaftfräser. Wenn in einem Prozessblatt ein „Fräser“ ohne Spezifikation gefordert wird, führt dies zu Mehrdeutigkeiten. Branchenklassifizierungsstandards, wie sie beispielsweise in der Taxonomie von HLC-Metallteilen verwendet werden, behandeln diese Gruppe als übergeordnete Gruppe für alle subtraktiven Rotationswerkzeuge.
Ein „Schaftfräser“ definiert eine spezifische Fräserarchitektur, die durch Schneidzähne gekennzeichnet ist, die sich sowohl am zylindrischen Körper (Umfang) als auch am Werkzeugende (Fläche) befinden. Diese Doppelgeometrie ermöglicht es dem Werkzeug, entweder gleichzeitig oder nacheinander axial (in das Material eintauchend wie ein Bohrer) und radial (seitlich schneidend wie eine Säge) zu schneiden. Diese einzigartige Fähigkeit macht es zum Hauptwerkzeug zum Generieren von Taschen, Konturen und komplexen 3D-Formen.
Innerhalb der Schaftfräser-Kategorie gibt es eine weitere Unterunterscheidung, die den Bedienern häufig Probleme bereitet:
Schlitzbohrer: Hierbei handelt es sich in der Regel um ein Werkzeug mit zwei oder drei Schneiden, das mit einer „zentrierten“ Geometrie ausgestattet ist. Die Schneidkanten treffen genau in der Mitte der Spitze zusammen, sodass sie vertikal in festes Material bohren kann, bevor sie sich seitlich bewegt, um einen Schlitz zu schneiden.
Standard-Schaftfräser: Bezieht sich häufig auf Werkzeuge mit 4, 6 oder hoher Nutanzahl. In der Vergangenheit wurden viele dieser Werkzeuge nicht mittig geschnitten, was bedeutete, dass sie eine Pilotbohrung oder einen Rampeneintritt erforderten, da die Mitte des Werkzeugs fest war. Heutzutage wird bei ihnen die Steifigkeit und Oberflächenbeschaffenheit und nicht der vertikale Eintritt priorisiert.
Die physikalischen Unterschiede zwischen allgemeinen Fräsern und Schaftfräsern bestimmen ihre Leistung. Diese geometrischen Abweichungen beeinflussen die Schnittkräfte, die Spanabfuhr und die strukturelle Integrität des Aufbaus.
Planfräser und allgemeine Fräser üben hauptsächlich axialen Druck aus. Sie erzeugen durch eine streichende Bewegung ebene Flächen und leiten Kräfte nach oben in die Spindel. Im Gegensatz dazu erzeugen Schaftfräser einen hohen Radialdruck (Seitenlast). Da sie mit ihren Seitenwänden schneiden, um senkrechte Wände und Schlitze zu erzeugen, setzen sie die Maschinenspindel erheblichen seitlichen Kräften aus. Diese Unterscheidung ist bei der Programmierung einer Schaftfräsmaschine von entscheidender Bedeutung . Eine übermäßige seitliche Belastung einer Maschine, die nicht dafür ausgelegt ist, kann zu Rattern und Durchbiegung führen.
Die „mittenschneidende“ Geometrie ist das Markenzeichen eines echten Schlitzfräsers. Dadurch funktioniert das Werkzeug wie eine Bohrmaschine für den Einstieg. Den meisten Plattenfräsern, Scheibenfräsern oder großen Planfräsern fehlt diese Funktion vollständig. Wenn Sie versuchen, ein nicht zentriertes Schneidwerkzeug in massives Material einzutauchen, versagt das Werkzeug sofort, da das nicht schneidende Zentrum auf das Material trifft und sich wie ein massiver Stab und nicht wie ein Fräser verhält.
Standard-Wendeschneidfräser verfügen häufig über feste Einsatzwinkel, die durch den Werkzeugkörper vorgegeben werden. Schaftfräser, insbesondere Vollhartmetallversionen, bieten variable Spiraloptionen. Ein Allzweck-Schaftfräser kann einen Spiralwinkel von 30° haben, während Hochleistungswerkzeuge einen Spiralwinkel von 45° oder 60° verwenden. Variable Helix-Designs sind entscheidend für das Aufbrechen harmonischer Schwingungen und ermöglichen tiefere und schnellere Schnitte in schwierigen Materialien wie Titan oder Inconel.
Schaftfräser basieren im Allgemeinen auf einem massiven Kern (Hartmetall, HSS oder Pulvermetall), um einer Durchbiegung beim Tiefseitenfräsen zu widerstehen. Das gesamte Werkzeug ist die Schnittschnittstelle. Im Gegensatz dazu verwenden größere Fräser einen Stahlkörper mit austauschbaren Einsätzen. Obwohl der Wendeschneidkörper starr ist, kann er in tiefen, schmalen Taschen nicht mit den vibrationsdämpfenden Eigenschaften eines Vollhartmetallkerns mithalten.
Ihre Werkzeugauswahl muss mit den Maschinenfunktionen übereinstimmen. Die Vielseitigkeit moderner CNC-Geräte ermöglicht nahtlose Übergänge zwischen schwerem Schruppen und kompliziertem Schlichten, sofern der richtige Fräsertyp ausgewählt wird.
Moderne vertikale Bearbeitungszentren nutzen automatische Werkzeugwechsler, um zwischen Hochleistungs-Planfräsern zum Schruppen und Präzisions-Schaftfräsern zum Schlichten zu wechseln. Ein häufiger Fehler besteht darin, einen Wendeschneidplattenfräser für eine Funktion zu verwenden, die die Steifigkeit eines Vollhartmetall-Schaftfräsers erfordert, oder umgekehrt die Lebensdauer eines teuren Vollhartmetall-Schaftfräsers für die Flächenbearbeitung zu verschwenden, wo ein Planfräser schneller und billiger wäre.
Mit zunehmender Fertigungskomplexität wird die Unterscheidung noch wichtiger. Bei einer 5-Achsen-Schaftfräsmaschine muss das Werkzeug in verschiedenen Winkeln Kontakt mit dem Werkstück halten. Allgemeine Fräser mit flachem Boden sind für die kontinuierliche 5-Achsen-Konturbearbeitung von Teilen wie Laufrädern oder Turbinenschaufeln ungeeignet. Hier sind Kugelfräser und Radiusfräser die einzigen praktikablen Optionen. Sie ermöglichen es der Maschine, komplexe Kurven zu interpolieren, ohne dass es zu den „Fugenhobeln“ kommt, die ein Fräser mit flachem Boden verursachen würde.

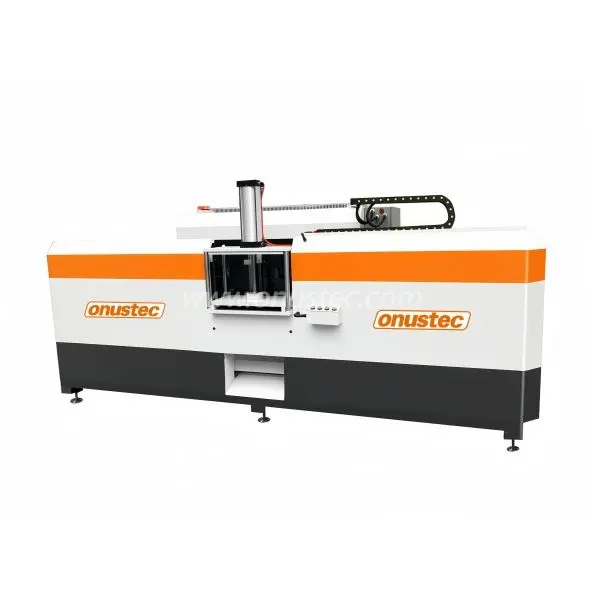

Darüber hinaus spielen spezielle Schaftfräser in einer 6-Achsen-Schaftfräsmaschine oder einem „Done-in-One“-Fräs-Dreh-Aufbau eine entscheidende Rolle. Für diese Maschinen sind häufig Werkzeuge erforderlich, die Dreharbeiten oder außermittiges Bohren bewältigen können. Eine Multifunktions-Schaftfräsmaschine profitiert von Hybridwerkzeugen wie Bohr-Fräsern, die die Grenze zwischen Bohren und Fräsen verwischen, um Zeit für den Werkzeugwechsel zu sparen.
Die Schnittstelle zwischen Maschine und Werkzeug unterscheidet sich deutlich. Allgemeine Fräser (Planfräser) verwenden typischerweise Aufsteckfräserdorne, die robust sind, aber leichte Unrundheitstoleranzen aufweisen können. Schaftfräser benötigen hochpräzise Spannzangen (ER, hydraulisch oder Schrumpfspannzange), um den zylindrischen Schaft zu greifen. Die Minimierung des Rundlauffehlers ist für Schaftfräser von entscheidender Bedeutung, insbesondere bei hohen Drehzahlen, um ungleichmäßigen Verschleiß an den Spannuten zu verhindern und Maßgenauigkeit sicherzustellen.
Um Prozessingenieure dabei zu unterstützen, datenbasierte Entscheidungen zu treffen, haben wir eine Anwendungsmatrix zusammengestellt. Dieses Framework hilft dabei, zu bestimmen, wann ein allgemeiner Fräser oder ein bestimmter Schaftfräser eingesetzt werden sollte.
| Hauptgrund für die Auswahl | des Szenario- | Tools |
|---|---|---|
| A: Oberflächenabflachung (Planfläche) | Planfräser (Fräser) | Größerer Durchmesser deckt mehr Fläche ab; geringere Kosten pro Schneide; höchste Materialentfernungsrate (MRR) auf flachen Ebenen. |
| B: Taschenfräsen und Schlitzen | Schaftfräser (Schlitzbohrer oder Zentrumsfräser) | Unverzichtbar für den vertikalen Eintritt (Eintauchen) und die Erstellung senkrechter 90-Grad-Wände, die mit Planfräsern nicht möglich sind. |
| C: 3D-Konturierung | Kugel- oder Bull-Schaftfräser | Kann komplexe Kurven und Neigungen interpolieren, ohne die bei Wendeschneidplattenfräsern üblichen „Schrittspuren“ zu hinterlassen. |
| D: Tiefe Hohlräume | Schaftfräser mit reduziertem Schaft | Der entlastete Schaft verhindert ein Reiben an hohen Wänden und behält gleichzeitig die für eine tiefe Reichweite erforderliche Steifigkeit bei. |
Bei der Bevorratung eines Werkzeuglagers oder der Angebotserstellung für einen neuen Auftrag kommt es bei der Entscheidung zwischen Vollschaftfräsern und Wendeschneidplattenfräsern oft auf die Gesamtbetriebskosten (TCO) und spezifische Leistungskennzahlen an.
Bei der Werkzeugbeschaffung gibt es eine weithin akzeptierte wirtschaftliche Logik, die als „25-mm-Regel“ bekannt ist. Im Allgemeinen bieten Vollhartmetall-Schaftfräser bei Durchmessern unter 25 mm (ca. 1 Zoll) einen besseren ROI. Sie sind starr, präzise und relativ erschwinglich. Ab 25 mm werden die Kosten für einen massiven Hartmetallstab unerschwinglich. An dieser Stelle reduzieren Wendeschneidplattenfräser die Gesamtbetriebskosten deutlich. Sie kaufen den Stahlkörper einmal und tauschen danach nur noch die kleinen Hartmetalleinsätze aus, was ihn zur kostengünstigen Wahl für das Schneiden großer Durchmesser macht.
Das Werkstückmaterial bestimmt die erforderliche Nutgeometrie:
Aluminium: Erfordert Schaftfräser mit hoher Helix und 2–3 Schneiden. Durch die geringere Spanzahl entstehen größere Spanräume für eine effiziente Spanabfuhr, wodurch verhindert wird, dass sich klebriges Material ansammelt und mit dem Werkzeug verschweißt.
Harter Stahl: Erfordert variable Spirale, Schaftfräser mit mehr als 4 Schneiden oder beschichtete Wendeschneidplattenfräser. Die höhere Kernfestigkeit trägt dazu bei, einer Durchbiegung standzuhalten, und die höhere Anzahl der Rillen verbessert die Oberflächengüte.
Effiziente Werkstätten trennen Schrupp- und Schlichtstrategien. Zum Schruppen eignen sich hervorragend „Corn Cob“- oder „Ripper“-Fräser. Ihre gezackten Kanten brechen die Späne in kleinere Stücke und reduzieren so den Leistungsbedarf und die Wärmeentwicklung. Für die Schlichtbearbeitung sind Vollschaftfräser mit hoher Spannutenzahl (5 bis 7 Spannuten) besser geeignet. Sie ermöglichen mehr Schnitte pro Umdrehung und liefern überlegene Ra-Werte (Durchschnittsrauheit), die ein Nachpolieren überflüssig machen.
Wenn Sie in Investitionsgüter investieren, bewerten Sie den Schaftfräsmaschinenhersteller anhand der empfohlenen Werkzeugpakete. Verfügt die Maschine über die Spindelsteifigkeit (z. B. BT40- oder BT50-Kegel), um große Wendeschneidplattenfräser zu bearbeiten, oder handelt es sich um eine Hochgeschwindigkeits-HSK-Spindel, die für Vollschaftfräser mit kleinem Durchmesser optimiert ist? Die Ausrichtung Ihrer Beschaffungsstrategie auf die physikalischen Eigenschaften der Maschine ist entscheidend, um Rattern und vorzeitigen Spindelverschleiß zu vermeiden.
Während „Fräser“ als breite Kategorie für rotierende subtraktive Werkzeuge dient, ist der „Schaftfräser“ das unbestrittene Arbeitspferd der modernen CNC-Bearbeitung. Es ist die Vielseitigkeit des Schaftfräsers – er kann bohren, schlitzen und profilieren –, die das volle Potenzial einer 5-Achsen-CNC-Schaftfräsmaschine freisetzt . Allerdings ist es ein kostspieliger Fehler, diese Werkzeuge als austauschbar zu betrachten.
Um maximale Effizienz zu erreichen, müssen Geschäfte die „Ein-Werkzeug-für-alle“-Mentalität aufgeben. Nehmen Sie eine Strategie an, bei der Wendeschneidplattenfräser für die Massenentfernung und große Planbearbeitungen eingesetzt werden, während hochwertige Vollhartmetall-Schaftfräser für Präzisionsmerkmale, Taschen und Konturen reserviert werden. Wir empfehlen Ihnen, Ihren aktuellen Werkzeugbestand anhand der Fähigkeiten Ihrer Maschine zu prüfen, um Effizienzlücken zu identifizieren. Durch die Abstimmung der richtigen Geometrie auf den richtigen Vorgang stellen Sie Präzision sicher, verlängern die Lebensdauer der Maschine und sichern sich einen Wettbewerbsvorteil in der Fertigung.
A: Der Hauptunterschied liegt in der Schnittrichtung. Ein Bohrer ist ausschließlich für das axiale (vertikale) Schneiden zur Herstellung von Löchern konzipiert. Es kann nicht seitlich geschnitten werden. Ein Schaftfräser ist sowohl für das axiale als auch für das radiale (seitliche) Schneiden konzipiert und ermöglicht die Herstellung von Schlitzen, Wänden und komplexen Konturen. Während einige Schaftfräser bohren können, können Bohrer nicht fräsen.
A: Ja, Sie können zum Planfräsen einen Schaftfräser verwenden, dieser ist jedoch bei großen Flächen im Allgemeinen weniger effizient als ein Planfräser. Schaftfräser haben kleinere Durchmesser und erfordern mehr Durchgänge, um eine Oberfläche zu glätten. Bei kleinen Teilen oder schmalen Leisten ist jedoch oft ein Schaftfräser das bevorzugte Werkzeug zum Planfräsen.
A: Die Anzahl der Nuten gleicht die Spanfreiheit mit der Kernfestigkeit aus. Weniger Spannuten (2-3) bieten große Spannräume für die Spanabfuhr und sind somit ideal für weiche Materialien wie Aluminium. Mehr Rillen (4+) erzeugen einen dickeren, stärkeren Kern und sorgen für eine bessere Oberflächengüte, wodurch sie für härtere Stähle und Endbearbeitungsvorgänge geeignet sind.
A: Ein Schlitzbohrer ist eine spezielle Unterart eines Schaftfräsers. Es handelt sich um einen zweischneidigen Fräser mit „Center-Cutting“-Geometrie, der es ihm ermöglicht, wie ein Bohrer vertikal direkt in das Material einzutauchen. Standard-Schaftfräser mit mehreren Schneiden schneiden möglicherweise nicht in der Mitte und erfordern möglicherweise eine Vorbohrung oder einen Rampeneintritt.
A: Für eine 5-Achsen-CNC-Schaftfräsmaschine sind Vollhartmetall-Kugelfräser und konische Schaftfräser der Standard. Diese Formen ermöglichen es dem Werkzeug, sich zu neigen und komplexen 3D-Oberflächenkrümmungen zu folgen, ohne dass der Werkzeughalter mit dem Teil kollidiert oder die Schneidkante die Oberfläche zerkratzt.
