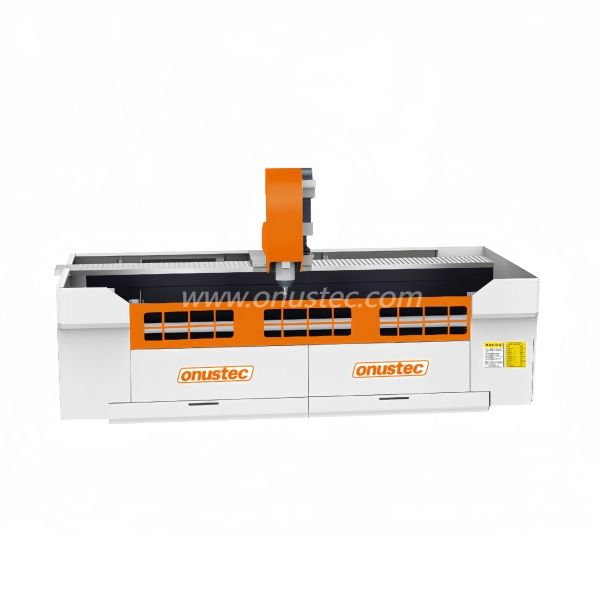

3+1-Achsen-CNC-Profilbearbeitungszentrum

Anteil an:

Dieses 3+1-Achsen-CNC-Profilbearbeitungszentrum mit Servo-Rotationsarbeitstisch ist für die Bearbeitung von Aluminium-Metall-Verbundprofilen geeignet und verfügt über kreative Designkonzepte und Produktionstechniken gemäß den hohen deutschen Standards und kontinuierlicher Optimierung.

Es nimmt Gussmaschinenkopf- und Gussklemmgerät sowie berühmte Hochgenauigkeitsspindel, Reduser, Kugelschraube, Zahnrad und Ritzel, linearer Leitfaden, insbesondere unsere leistungsstarken professionellen, gut ausgebildeten Montage -Technik -Technik, die den großen Verarbeitungsbereich für große und zusammengesetzte und Kurvenprofile und die Maschine mit hohen Standardverarbeitungsanforderungen gewährleistet.

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Produktmarke:
Onustec

3+1-Achsen-Profilbearbeitungszentrum
Entwickelt für wirtschaftliche und effiziente Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen
Alle Arbeitsgänge wie Fräsen, Bohren, Gewindeschneiden, Gewindefräsen, Ausklinken und Sägen werden zur Schonung der Profiloberflächen bei stillstehendem Profilstab durchgeführt
Der Servo-Drehtisch ermöglicht die Herstellung von 3+1-Achsen-Oberflächen
Das lineare Werkzeugmagazin mit 4 Positionen ermöglicht eine schnelle Bearbeitung und kurze Werkzeugwechselzeiten und optimiert so die Bearbeitungszyklen
Professionelles Kurvensystem mit grafischer 3D-Darstellung der Werkstücke für eine komfortable Bedienung.
Das Magazin kann mit T -Slot -Slot -Klinge ausgestattet werden, um das Ende von Bahnprofilen zu beenden.
Automatische Schutztüren für Sicherheit
Automatisches Zentralölschmiersystem
3-Achsen-Controller

Optionen

Winkel -Routing -Kopf zur Bearbeitung von unten
T Slot Blade zum Mahlprofil Tenon und Mullion
Automatischer Werkzeugsensor und Längenmessung
Auto -Chips -Fördersystem
Lichtvorhang
Barcode -Scanner
Beschriftungsdrucker
Werkzeughalter
Collet Chuck
Collets
Sah Klingen
Werkzeuge

Verwandte Produkte

4-Achsen-Aluminium-Vorhangwandfassade CNC-Bearbeitungszentrum

Einspindel-Kopierfräse für Aluminiumfenster und -türen

3-Achse schnelles Aluminium-CNC-Profilbearbeitungszentrum

Mehrwinkel-Schaftfräsmaschine für Aluminiumprofile

Endfräsmaschine für Aluminiumtüren und Fenster

Große 45-Grad-Hochpräzisions-CNC-Doppelgehrungssäge

Doppelspindel-Kopierfräse

Hocheffiziente Aluminium-Bohrmaschine mit mehreren Köpfen

Produkte nach Anwendung

FASSADE
Türen & Windows
SOLAR
Aluminiumbrücke
Neues Energiefahrzeug
Eisenbahntransit
Smart Home
Luft- und Raumfahrt

Reisehub
X-Achse	3000 mm
Y-Achse	300mm
Z-Achse	300mm
A-Achse	-90°/0°/-90° (Servoantrieb)
Fütterung
Achse	X	Y	Z	A
Fütterungsgeschwindigkeit	50 m/min	30m/min	30m/min	30m/min
Verarbeitungsgeschwindigkeit	10000 mm/min	10000 mm/min	10000 mm/min	10000 mm/min
Servomotor	1,0 kW	850W	850W	850W
Genauigkeit neu positionieren	± 0,1 mm	± 0,1 mm	± 0,1 mm	± 0,1 mm
Spindel
Leistung	9,0 kW
Max. Geschwindigkeit	24000 U/min
Tool Shank	ISO 30
Werkzeugmagazin
Magazintyp	Linearer Typ
Kapazität	4
Werkzeugwechselzeit	6s
Stromversorgung
Stromspannung	415 V/380 V/220 V gemäß den Anforderungen
Transformatoranforderung	25 KVA
Luftquelle	0,6 MPA ~ 0,9 mPa
Luftverbrauch	105L/min
Kühlung
Verarbeitung	Nebelspray -Kühlsystem
Spindel	Luftkühlung
Schmierung
Kugelschraube	Automatisches zentrales Ölschmiersystem
Linearanleitung	Automatisches zentrales Ölschmiersystem
Staubsammlung
Standard	Manuelle Push-Pull-Schublade
Optional	Spänefördersystem
Schutz
Maschinenschutz	Schutz des elektronischen Lichtvorhangssensors
Maschinendaten
Dimension (LXWXH)	4500x2000x2200mm
Gewicht	3800kg
Betriebsanforderungen
Gesamtleistung	12,65 kW
Umwelttemperatur	5 ~ 40 C. Grad
Umweltfeuchtigkeit	30 ~ 70
Schwingungsintensität	<0,5 g
Vor schützen schwimmendem Staub, ätzende Luft
Erdungswiderstand	<10 Ω
